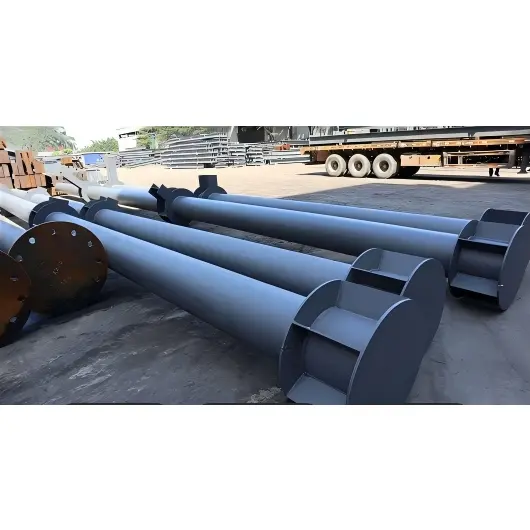

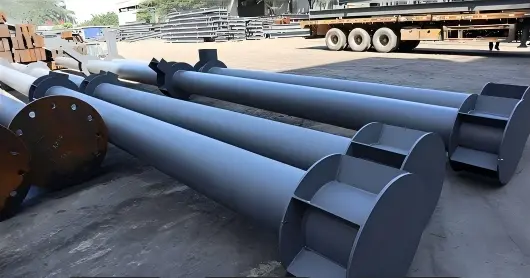

Colonne circulaire de tuyaux en acier creux

Ces colonnes présentent un profil cylindrique lisse et droit et une section transversale annulaire qui assure une répartition uniforme de la charge et une capacité de charge axiale supérieure. Ils transfèrent efficacement les charges de la superstructure aux fondations et conviennent au support vertical dans diverses applications, notamment les structures en acier légères et lourdes, l'architecture paysagère, les stades, les passerelles, les installations industrielles et les bâtiments préfabriqués. Ils sont livrés complets avec les composants de connexion nécessaires tels que des plaques de base, des plaques de renforcement, des plaques de connexion et des boulons à haute résistance.

Définition et configuration du produit

I. Définition de base des colonnes de tuyaux circulaires

La colonne circulaire en tuyaux d'acier creux est un composant porteur vertical avec une section transversale creuse et circulaire. Principalement construites à partir de tubes d'acier circulaires sans soudure ou soudés, ces colonnes sont largement utilisées dans les bâtiments à structure métallique, les projets municipaux, les ponts et les stades, où elles résistent principalement à la compression axiale, aux moments de flexion et aux moments de torsion.

1. Attributs de base

Matériau : acier de construction à prédominance de carbone et acier faiblement allié ; des finitions galvanisées, des revêtements anticorrosion ou de l'acier inoxydable sont disponibles pour les environnements extérieurs ou corrosifs.

Caractéristiques transversales : définies par le diamètre extérieur (D) et l'épaisseur de paroi (t) ; la forme circulaire creuse assure une répartition uniforme de la charge dans toutes les directions, une excellente résistance à la torsion et à la compression et une concentration minimale des contraintes.

Processus de fabrication : Disponible sous forme de colonnes de tuyaux sans soudure (intégralement laminées, offrant une capacité portante élevée) ou de colonnes de tuyaux soudés (formées par laminage et soudage de plaques d'acier, offrant des coûts inférieurs).

2. Scénarios d'application clés

Tubes centraux pour immeubles de très grande hauteur, sites de grande portée (centres d'exposition/stades), gares ferroviaires à grande vitesse, auvents, installations industrielles, piliers de pont, poteaux de garde-corps municipaux, colonnes paysagères, etc. 3. Notation des spécifications de base

Notation standard : φ Diamètre extérieur × Épaisseur de paroi × Longueur ; par exemple, φ219×8×6000 (diamètre extérieur 219 mm, épaisseur de paroi 8 mm, longueur de colonne 6 m).

II. Configuration de l'assemblage de colonnes à section creuse circulaire (CHS)

Un système complet comprenant le corps principal de colonne en tube d'acier creux circulaire, les connexions d'extrémité supérieure et inférieure, les accessoires de connexion et les composants auxiliaires. Il est classé en cinq modules principaux en fonction de l'emplacement : le corps de colonne, la base/fondation de colonne, la connexion supérieure de colonne, la connexion poutre-colonne et les accessoires auxiliaires.

1. Corps de colonne (composant principal)

Tuyau circulaire principal : le diamètre du tuyau, l'épaisseur de paroi et le matériau sont sélectionnés en fonction des exigences de charge ; les colonnes extra-longues peuvent être fabriquées en segments, équipées de joints pour l'épissure (connexions à brides, soudées ou enfichables).

Structures de renfort (obligatoires pour les applications à forte charge ou en grande hauteur) :

Anneaux de raidissement internes et nervures de raidissement longitudinales : Pour éviter le flambage local de la paroi du tuyau.

Réduction de taille / Section de transition de diamètre : Transition utilisant des tuyaux circulaires à diamètre variable lorsque les charges diffèrent entre les sections supérieure et inférieure.

2. Assemblage de la base de la colonne (se connecte à la fondation ; détermine la stabilité globale)

Un ensemble porteur complet pour la partie inférieure de la colonne CHS ; deux formes courantes existent :

1) Type de boulon d'ancrage intégré (le plus courant)

·Plaque de base : Tôle d'acier épaisse, circulaire ou carrée, entièrement soudée au corps de la colonne.

·Boulons d'ancrage : plusieurs boulons d'ancrage à haute résistance intégrés dans la fondation en béton.

·Accessoires : écrous, rondelles, cales de nivellement et matériel de jointoiement (pour le jointoiement secondaire pour niveler et sécuriser la base).

2) Fondation à douille de type insert (fondation en coupelle)

·Douille en béton (coupelle) + section de colonne insérée + béton compacté ou béton à granulats fins environnants ; couramment utilisé dans l’ingénierie municipale et la construction de ponts.

3. Assemblage supérieur de colonne (transfère la force et soutient la superstructure)

Sélectionné en fonction du type de composants de superstructure :

·Plaque supérieure de colonne : plaque de recouvrement qui scelle le dessus, protège l'intérieur du tuyau et transfère les charges par le haut.

·Siège/bride de connexion supérieure de colonne : utilisé pour se connecter aux tuyaux circulaires supérieurs, aux fermes ou aux supports de cadre spatial. ·Chapeaux de poteaux (pour aménagement paysager/garde-corps) : décoratifs et résistants aux intempéries ; disponible en formes sphériques, plates et coniques.

4. Joints de raccordement poutre-colonne / tube à tube (accessoires pour transfert de charge latéral)

Accessoires standard pour connecter des colonnes de tuyaux circulaires aux poutres en acier, aux éléments secondaires et aux colonnes de tuyaux adjacentes :

·Corbeaux circonférentiels/plaques à oreilles : soudés au corps du tuyau pour supporter les poutres en acier.

·Brides de raccordement / colliers de serrage : Pour assembler des tuyaux de même diamètre ou faire la transition entre des diamètres différents (joints de réduction).

·Boulons à haute résistance, plaques de support à souder et plaques de connexion : pour la fixation et le renforcement des joints.

5. Composants auxiliaires (installation, protection et maintenance)

·Accessoires de levage : Anneaux de levage, anneaux de levage (installés en usine pour faciliter le levage sur site).

·Protection anticorrosion : Apprêt, couche intermédiaire et couche de finition/revêtement galvanisé à chaud ; scellement anticorrosion (embouts pour empêcher l'infiltration d'eau et la rouille).

· Auxiliaires d'installation : Equerres de positionnement, supports provisoires, vérins supérieurs réglables (pour alignement et fixation provisoire lors de l'installation).

III. Exemples de configurations d'assemblage courantes

1. Colonne de tuyau circulaire d'usine standard : tuyau circulaire principal + plaque de base + boulons d'ancrage + cales de nivellement + capuchon supérieur + corbeau de corps de tuyau + boulons à haute résistance + revêtement anticorrosion + oreille de levage.

2. Poteau de garde-corps de route municipale : tuyau circulaire principal + bride de base intégrée / socle en béton + capuchon supérieur décoratif + pince de connexion de garde-corps / plaque de cosse + revêtement anticorrosion galvanisé.

3. Colonne de tuyau circulaire segmentée à structure métallique de grande hauteur : tuyaux circulaires segmentés + brides d'épissure / joints soudés + anneaux de raidissement internes + assemblage de boulon d'ancrage intégré + plaque de connexion poutre-colonne annulaire + système anticorrosion complet.

IV. Bref résumé

·Définition : Un élément porteur vertical constitué d'un tube d'acier circulaire creux ; présente d'excellentes propriétés mécaniques et des applications étendues. ·Logique du système : Corps de colonne + ensemble de connexion de base + ensemble de connexion supérieur + accessoires de connexion latérale + accessoires anti-corrosion/levage ; des configurations complètes sont sélectionnées en fonction des charges du projet et des scénarios d'application.

Quels sont les principaux avantages des colonnes circulaires en tubes d'acier creux ?

1. La section circulaire assure une répartition uniforme des contraintes, une résistance à la compression axiale élevée et une excellente stabilité en torsion.

2. L'apparence épurée est minimaliste mais impressionnante, améliorant l'attrait esthétique global de la structure.

3. La faible résistance au vent offre des performances éoliennes supérieures pour les applications extérieures.

4. La nature légère simplifie le levage et l'installation, ce qui se traduit par une efficacité de construction élevée.

5. Les surfaces internes et externes peuvent être traitées pour résister à la corrosion, garantissant ainsi une durabilité contre l'humidité et une longue durée de vie.

6. Spécifications complètes disponibles ; la hauteur, les plaques de connexion et les pièces encastrées peuvent être personnalisées pour s'adapter à divers scénarios architecturaux.

Par rapport aux colonnes en acier à section en H et aux colonnes à section creuse carrée/rectangulaire, quelles sont les principales caractéristiques distinctives des colonnes à tubes circulaires ?

I. Avantages de la mécanique des structures

1. Charge omnidirectionnelle équilibrée et performances de torsion supérieures : le moment d'inertie est cohérent dans toutes les directions (aucune distinction entre les axes forts et faibles), offrant une bien meilleure adaptabilité aux charges de vent, à la torsion sismique et aux charges excentriques que les sections en H ou les tubes carrés. Ils constituent le choix privilégié pour les sites de grande envergure, les structures imposantes et les projets côtiers soumis à des vents violents. En revanche, les tubes carrés et les sections en H ont des axes faibles et des faiblesses importantes en termes de torsion latérale.

2. Capacité de charge de compression et résistance au flambage local plus élevées pour la même quantité d'acier : sous compression axiale, la contrainte est uniformément répartie sur la paroi du tuyau circulaire. Pour une section transversale donnée, la capacité de charge suit l'ordre : tube circulaire > tube carré > acier à section H. Les colonnes robustes peuvent être allégées pour réduire les coûts, économiser de l'acier et réduire le poids propre.

3. Coefficient de résistance au vent le plus bas : La forme circulaire profilée entraîne un coefficient de forme de charge de vent d'environ 0,8, contre 1,3 pour les tubes carrés et plus de 1,5 pour l'acier à section en H. Cela réduit considérablement les charges de vent sur les colonnes imposantes, les passerelles extérieures, les supports d'énergie éolienne et les piliers de l'auvent, réduisant ainsi les coûts d'ancrage des fondations.

II. Caractéristiques distinctives dans la fabrication et la construction

1. Conception de joint simplifiée et connexions poutre-colonne flexibles : les poutres en acier peuvent se connecter à des sections creuses circulaires (CHS) à n'importe quel angle sur toute la circonférence de 360°, évitant ainsi les contraintes des angles droits de tubes carrés ou des alignements de brides de poutres en H ; cela offre des avantages évidents pour les scénarios impliquant des poutres inclinées, des fermes radiales et des intersections de poutres multidirectionnelles. Les corbeaux annulaires standardisés et les connecteurs à pince facilitent l'assemblage.

2. Épissage segmentaire pratique : prend en charge à la fois le soudage bout à bout sur toute la circonférence (avec biseaux internes/externes) et les connexions à bride. Les soudures circonférentielles sur les tubes circulaires répartissent les contraintes de manière uniforme, contrairement aux tubes carrés, qui sont sujets à une concentration de contraintes dans les coins, ou aux poutres en H, qui nécessitent un alignement précis des brides et des âmes, ce qui entraîne des tolérances de fabrication plus élevées.

3. Poids de levage équilibré : la répartition uniforme du poids élimine les risques de chargement excentrique ou de basculement pendant le levage.

III. Caractéristiques distinctives en matière de protection contre la corrosion et de maintenance

1. Surface optimisée pour la protection contre la corrosion : Pour une surface de section donnée, la surface externe suit l'ordre : Tube circulaire < Tube carré/rectangulaire < Poutre en H. Cela réduit le volume de peinture ou de matériau de galvanisation à chaud requis, ce qui réduit les coûts. L'absence d'arêtes vives ou de « zones mortes » empêche l'accumulation de peinture ou les endroits manqués, garantissant ainsi une durabilité supérieure dans les environnements corrosifs extérieurs.

2. Pas de « zones mortes » pour l'accumulation d'eau ou de poussière : contrairement aux rainures supérieures des tubes carrés ou aux canaux de bride des poutres en H, qui ont tendance à retenir l'eau de pluie et la poussière, conduisant à la corrosion, la surface incurvée des tubes circulaires permet à l'eau de pluie de s'écouler naturellement, prolongeant ainsi considérablement la durée de vie des colonnes municipales extérieures et des piliers paysagers.

IV. Caractéristiques distinctives de l'esthétique architecturale et des scénarios d'application

1. Conception décorative intégrée : le profil incurvé convient à l'architecture paysagère, aux meneaux de murs-rideaux et aux façades de halls d'exposition. Il accueille des chapeaux de colonnes sphériques et des éléments décoratifs incurvés, alliant structure porteuse et esthétique architecturale, tandis que les tubes carrés et les poutres en H semblent souvent résolument industriels.

2. Adéquation aux espaces confinés : offre un diamètre extérieur plus petit pour la même capacité portante, offrant des avantages distincts pour le routage des services publics, les colonnes décoratives intérieures et les supports d'équipement compacts. V. Compromis en matière de coûts (tirer parti de la différenciation : faiblesses et forces)

Faiblesses : Pour les charges ultra-lourdes et les colonnes de cadre densément espacées, les poutres en H offrent un meilleur rapport coût-performance. Scénarios d'application clés : structures de grande hauteur, longues portées, chargements multidirectionnels, emplacements exposés/enclins au vent et fonctions structurelles et décoratives intégrées ; les sections creuses circulaires (CHS) offrent un coût total de cycle de vie inférieur dans ces domaines.

VI. Résumé du positionnement différencié

Poutres en H : concentrez-vous sur les cadres à plusieurs étages et densément espacés. Tubes carrés : Focus sur les installations industrielles classiques de petite portée. Colonnes à section creuse circulaire (CHS) : se concentrent sur les projets de longue portée, de grande hauteur, à chargement multidirectionnel et de structure paysagère intégrée ; ils constituent un avantage irremplaçable sur le marché grâce à la résistance à la torsion, à la faible résistance au vent et à la facilité de protection contre la corrosion.

Flux de travail de traitement de bout en bout pour les colonnes de tuyaux en acier creux circulaires

I.Classification des produits

1. Colonnes CHS sans soudure : produites via un traitement en profondeur du stock de tuyaux en acier sans soudure finis ; généralement utilisé pour les diamètres petits à moyens et les colonnes porteuses de haute précision (φ60–φ630).

2. Colonnes CHS laminées et soudées : produites en laminant une plaque d'acier dans un cylindre suivi d'un soudage longitudinal et/ou circonférentiel ; utilisé pour les colonnes de grand diamètre et à forte charge (la méthode standard pour les colonnes extra-larges >φ630).

II. Étapes de traitement standard (processus en aval partagés pour les deux types)

Processus 1 : Inspection des matières premières et plan de découpe

1. Tuyaux sans soudure : inspection entrante du matériau, du diamètre extérieur, de l'épaisseur de paroi et des rapports de détection de défauts ; coupé à longueur à l’aide de scies CNC ou de découpeuses plasma.

2. Tuyaux laminés/soudés : détection des défauts entrants et nivellement des plaques d'acier ; Découpe CNC à la largeur développée et biseautage.

Les tolérances pour le retrait de soudage et l'usinage sont incluses lors de la découpe.

Processus 2 : Laminage et formage (spécifique aux CHS laminés/soudés uniquement)

1. Tôle d'acier roulée dans un cylindre à l'aide d'une cintreuse de tôles à trois rouleaux ; bords alignés et fermés.

2. Soudage par pointage pour la fixation ; réglage de l'arrondi et du désalignement des bords (désalignement ≤ 10% de l'épaisseur de paroi).

Processus 3 : Soudage des joints du corps du tuyau principal

1. Soudage longitudinal : soudage automatique à l'arc submergé (SAW) — formant des cordons intérieurs et extérieurs — pour le joint longitudinal du tuyau laminé ;

2. Post-soudage : Inspection visuelle des cordons de soudure → Test par ultrasons (UT) (inspection à 100 % pour les soudures de grade I) ;

3. Soudage bout à bout circonférentiel pour l'épissage multi-segments de longues colonnes : utilise également SAW et NDT double face (tests non destructifs).

Processus 4 : Arrondissement et redressage des tuyaux circulaires

Les tuyaux laminés et soudés subissent une déformation de soudage importante ; une machine à arrondir hydraulique spécialisée est utilisée pour corriger la rondeur et la rectitude, contrôlant l'ovalité à ≤D/1000 ; les tuyaux sans soudure ne nécessitent que des ajustements de redressement mineurs.

Processus 5 : chanfreinage des extrémités et usinage des faces d'extrémité (processus critique)

Tour CNC / Fraisage d'extrémité :

· Fraiser les deux extrémités du tuyau à plat et couper les biseaux de soudage, en assurant la perpendiculaire des faces d'extrémité ;

· Pour les colonnes nécessitant des connexions à bride, usinez avec précision un registre (embout mâle) à l'extrémité du tuyau pour garantir un ajustement plat et affleurant avec la bride.

Processus 6 : Assemblage et soudage des composants d'extrémité de colonne

1. Assemblage de la plaque de base de la colonne : disposition et assemblage des plaques de base carrées/circulaires et des nervures de raidisseur, suivis d'un pointage pour le positionnement ;

2. Plaque supérieure de colonne et capuchon d'extrémité : Soudage complet du capuchon d'extrémité pour sceller l'ouverture du tuyau et empêcher la pénétration d'eau ;

3. Corbeaux / Plaques à cosses / Plaques de raccordement annulaires : Implantation selon plans, assemblage autour de la circonférence du tuyau et fixation par pointage ;

4. Anneaux de raidissement internes (pour colonnes de grande hauteur à forte charge) : Levage segmenté et installation de plaques de raidissement annulaires internes, fixées par pointage interne.

Processus 7 : Soudage toutes positions des composants

1. Nervures et corbeaux de la plaque de base : soudés par soudage sous protection gazeuse ou par soudage à l'arc submergé (SAW) ;

2. Soudures de joints critiques : soumises à des tests non destructifs UT conformément aux exigences de conception.

Processus 8 : Correction du produit fini et perçage des trous

1. Correction de la déformation du soudage et de la rectitude des colonnes en utilisant une combinaison de chauffage à la flamme et de méthodes mécaniques ;

2. Perçage CNC de trous pour les boulons et les lignes électriques aux emplacements requis. Processus 9 : Dérouillage et traitement anticorrosion

1. Grenaillage jusqu'à la qualité Sa2.5 pour éliminer la calamine et la rouille ;

2. Revêtement : Apprêt + couche intermédiaire + couche de finition ; procéder au processus de galvanisation à chaud si nécessaire.

Processus 10 : Numérotation, inspection, emballage et expédition du produit fini

1. Marquez l'ID du composant, les lignes de quadrillage et les niveaux d'élévation ;

2. Inspection complète des dimensions, des soudures et du revêtement anticorrosion avant l'entreposage.

III. Comparaison des deux processus

1. Colonnes de tuyaux en acier creux circulaires sans soudure : temps de traitement court, pas de soudures longitudinales, excellente intégrité structurelle ; cependant, le diamètre des tuyaux est limité et les coûts d'approvisionnement pour les grands diamètres sont élevés.

2. Colonnes de tuyaux circulaires laminées et soudées : capables de diamètres ultra-larges avec une épaisseur de paroi entièrement personnalisable ; implique des étapes supplémentaires de laminage et de soudage longitudinal, mais offre des coûts inférieurs pour les composants à grande échelle.

IV. Personnalisation spécialisée (méga colonnes de tuyaux circulaires pour immeubles de grande hauteur)

1. Pour les colonnes remplies de béton : Des trous de jointoiement et de ventilation sont pré-réservés aux extrémités des tuyaux ;

2. Colonnes de tuyaux circulaires à diamètre variable : fabriquées en laminant et en soudant une section de transition conique (réducteur) pour connecter différents diamètres.

Paramètres de performance clés pour les colonnes à section creuse circulaire (CHS)

I. Spécifications géométriques

1. Désignation

Format : ϕD × t × L

·D : Diamètre extérieur (mm) ; les tailles courantes incluent φ89, 114, 165, 219, 273, 325, 426, 530, 630, 720, 820, 920, 1020...

·t : Épaisseur de paroi (mm) ; 4 à 50 mm

·L : longueur de coupe standard ; généralement 6 m/9 m/12 m ; longueurs extra-longues obtenues grâce à un épissure segmentée

2. Tolérances dimensionnelles

1. Ovalité : ≤ D/1000

2. Rectitude du corps de colonne : Dans L/1000

3. Regularité de la face d'extrémité : ≤ t/10

II. Propriétés mécaniques des matériaux (grades grand public : Q235B/Q355B)

Le Q355NL est sélectionné pour les applications à basse température en raison de sa résistance aux impacts à basse température.

III. Paramètres structurels clés

1. Caractéristiques transversales (supérieures aux tubes carrés/poutres en H pour le même poids)

· Le rayon de giration est uniforme dans toutes les directions ; aucune distinction entre les axes forts et faibles ;

· Coefficient de résistance au vent : μ ≈ 0,8 (vs. 1,3 pour les tubes carrés/rectangulaires et 1,5 pour les poutres en H) ; faible impact de la charge de vent

1. Avantage de compression : coefficient de stabilité de compression axiale élevé ; la capacité portante dépasse celle des colonnes rectangulaires pour la même section transversale

2. Résistance à la torsion : le moment d'inertie polaire des sections circulaires est nettement plus élevé que celui des sections non circulaires ; excellentes performances sismiques et résistance aux charges excentriques

IV. Performances de soudure et de CND (tests non destructifs)

1. Soudures longitudinales/circonférentielles (catégorie I) : 100 % de tests par ultrasons (UT) ; Soudures de grade II : 20 % de contrôle ponctuel UT ;

2. La résistance à la traction des soudures n'est pas inférieure à la valeur standard du métal de base. V. Spécifications anticorrosion

1. Catégorie d'élimination de la rouille par grenaillage : Sa2.5 (norme nationale) ;

2. Système de revêtement standard : apprêt + couche intermédiaire + couche de finition ; épaisseur totale du film sec : 80-160 μm ;

3. Galvanisation à chaud : épaisseur de revêtement de zinc ≥85 μm ; conçu pour les environnements corrosifs côtiers.

VI. Spécifications des colonnes tubulaires remplies de béton (CFT)

1. Qualités de béton généralement utilisées pour le remplissage : C30, C40 ou C50 ;

2. Action porteuse synergique entre le tube d'acier et le béton ; capacité de charge axiale globale augmentée de 2 à 3 fois ; couramment utilisé dans les structures de très grande hauteur.

VII. Spécifications d'installation et de connexion

1. Connexion à bride : utilise des boulons à haute résistance de qualité 8,8 ou 10,9 ;

2. Plaque de base de colonne : épaisseur de plaque 16–60 mm ; équipé de boulons d'ancrage intégrés (M20–M64).
