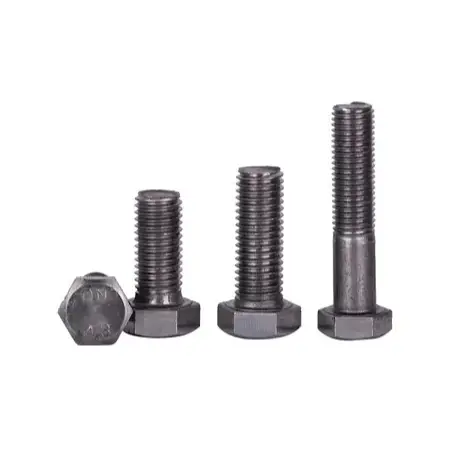

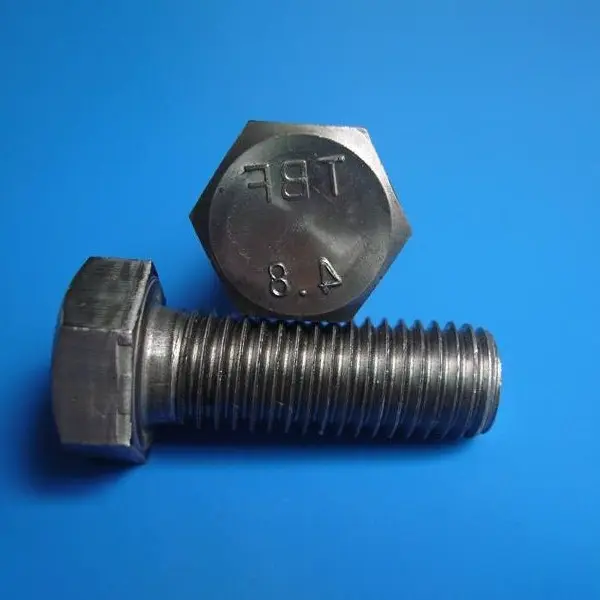

Boulons de connexion en acier standard pour la construction

Définitions de base et configurations standard

Normes applicables : GB/T 5780 (Classe C – qualité grossière/commerciale), GB/T 5782 (Classe A/B – qualité précision/raffinée)

I. Définitions des produits

1. Description

Les boulons de connexion en acier standard pour la construction sont des fixations à usage général utilisées pour les connexions secondaires et la fixation temporaire. Ils ne nécessitent pas de précharge de conception ; au lieu de cela, ils transfèrent les charges via la résistance au cisaillement de la tige du boulon et la pression d'appui sur les surfaces de contact des composants connectés. Ils sont classés selon la précision de fabrication en deux types principaux : classe C (qualité grossière/commerciale) et classe A/B (qualité de précision/raffinée).

2. Niveaux de résistance

Notes communes : 4,6, 4,8 et 5,6. Leur résistance est nettement inférieure à celle des boulons à haute résistance ; ils ne doivent pas être utilisés dans des joints porteurs primaires ou des connexions soumises à des charges dynamiques alternées.

3. Matériaux courants

Le corps principal est en acier à faible teneur en carbone ou Q235, offrant une rentabilité élevée et une facilité de traitement.

4. Plage de spécifications

Diamètres nominaux : M10, M12, M16, M20, M22, M24 ; longueurs nominales : 30–200 mm (personnalisable sur demande).

Détails du classement

Boulons de classe C (qualité grossière/commerciale) : caractérisés par une précision de fabrication inférieure, des tolérances de tige plus grandes et des jeux plus grands dans les trous de boulons ; ils permettent une installation pratique sur site et sont le type le plus largement utilisé dans les projets d'ingénierie.

Boulons de classe A/B (précision/qualité raffinée) : caractérisés par une haute précision et des jeux d'ajustement serrés, assurant une répartition uniforme de la charge ; généralement utilisé pour les bases d'équipement et les joints d'épissure de précision.

II. Configuration d'assemblage standard

Ensemble standard pour boulons de connexion construction : 1 boulon + 1 écrou hexagonal + 1 rondelle plate ; des rondelles élastiques peuvent être ajoutées en fonction des conditions de fonctionnement spécifiques. 1. Corps de boulon standard avec tête hexagonale ; présente des filetages grossiers standard et une tige solide sans sections de diamètre réduit.

2. Écrou hexagonal correspondant standard ; les fils s'alignent pour une fixation sécurisée.

3. Rondelle plate (standard) : placée sous la tête de l'écrou ou du boulon pour augmenter la surface d'appui et éviter d'endommager la surface lors du serrage.

4. Rondelle élastique (en option) : installée dans les zones sujettes aux vibrations pour assurer un verrouillage élastique ; sert uniquement à empêcher le desserrage et n’augmente pas la capacité portante de la structure.

Configurations d'assemblage standards :

· Basic : 1 boulon + 1 écrou + 1 rondelle plate (le plus courant)

· Anti-desserrage : 1 boulon + 1 écrou + 1 rondelle plate + 1 rondelle élastique

III. Traitement de surface

1. Oxyde ordinaire/noir : Pour les environnements intérieurs secs ; coût le plus bas.

2. Galvanisation à chaud : Pour les environnements extérieurs, exposés, humides ou corrosifs ; résistant à la rouille et durable.

3. Électrophorèse/Peinture : Finition décorative avec protection basique contre la corrosion ; couramment utilisé pour les enceintes et les garde-corps.

IV. Scénarios d'application

1. Assemblage et fixation temporaires des composants.

2. Connexions pour les structures secondaires telles que les garde-corps, les échelles, les plates-formes de maintenance, les revêtements de toit/mur et les supports de tuyaux.

3. Structures auxiliaires légères et éléments décoratifs non porteurs.

V. Points supplémentaires

1. Installation : peut être serré à l'aide de clés manuelles ou électriques standard ; aucune exigence spécifique pour le serrage initial, le serrage final ou le contrôle du couple.

2. Caractéristiques : Permet une installation dans des trous légèrement surdimensionnés ; facile à monter/démonter et réutilisable ; sujet au desserrage dans les environnements à fortes vibrations.

3. Restrictions : Strictement interdit en remplacement des boulons à haute résistance dans les connexions porteuses critiques, telles que celles des poutres, colonnes ou poutres de grue en acier.

Quels sont les principaux avantages des boulons de connexion en acier standard pour la construction ?

1. Faible coût, facile à se procurer et très polyvalent.

2. Aucun outil spécialisé requis ; l'installation peut être effectuée avec une clé manuelle standard.

3. Faible résistance et faible précharge ; faible résistance aux vibrations et au glissement.

4. Peut être démonté et remonté à plusieurs reprises ; l'installation et le retrait sont pratiques.

5. Sujet à la déformation sous charge ; ne convient pas aux joints porteurs primaires dans les structures en acier.

Faits saillants différenciants

I. Principaux avantages

1. Faible coût et rentabilité élevée

Les matières premières et les processus de fabrication de ces boulons de connexion de construction standard sont simples, ce qui se traduit par un prix unitaire bien inférieur à celui des boulons à haute résistance ; ils réduisent considérablement les coûts lorsqu'ils sont utilisés pour des connexions secondaires étendues ou des fixations temporaires.

2. Installation simple avec un minimum d'équipement requis

Pas besoin de clés dynamométriques calibrées ou d'équipement de serrage final spécialisé ; des clés manuelles ou électriques standard suffisent. Le processus évite des étapes complexes telles que le serrage initial, le serrage final ou la réinspection du couple, ce qui le rend facile à apprendre et à exécuter.

3. Haute adaptabilité et tolérance d'installation

Le grand jeu entre le boulon et le trou (typique des boulons grossiers de catégorie C) permet un agrandissement mineur du trou et des ajustements d'alignement sur site, simplifiant ainsi l'assemblage des composants. L'installation est possible dans n'importe quelle orientation spatiale sans zones d'accès restreintes.

4. Assemblage/démontage flexible et réutilisation

Conçus pour éviter les dommages structurels, ces boulons sont faciles à retirer et à réinstaller, offrant des taux de rotation élevés ; ils sont particulièrement adaptés aux fixations temporaires, aux zones nécessitant un entretien fréquent ou aux composants sujets à modification et remplacement futurs.

5. Configuration simple et gestion facile sur site

L'assemblage standard se compose simplement d'un boulon, d'un écrou et d'une rondelle plate. Avec moins de composants, le risque de non-concordance ou de perte est moindre, ce qui simplifie le stockage des stocks et la gestion des demandes sur site.

II. Inconvénients relatifs

1. Aucune précharge de conception ; faible résistance au glissement et aux vibrations

Le transfert de charge repose uniquement sur le verrouillage des threads ; ils se desserrent facilement sous des charges dynamiques ou des vibrations répétées et sont strictement interdits pour une utilisation dans les joints porteurs primaires ou critiques en fatigue.

2. Catégorie de faible résistance

Principalement grade 4,6 ou 4,8 ; leurs capacités de charge en traction et en cisaillement sont bien inférieures à celles des boulons à haute résistance de grade 8.8 ou 10.9, ce qui les rend inadaptés aux charges lourdes ou aux moments de flexion importants. 3. Mauvaise rigidité de la connexion

Sous charge, les composants subissent un glissement et une déformation plus importants, ne répondant pas aux exigences de rigidité des joints primaires des structures en acier.

III. Résumé des critères de sélection

1. Donnez la priorité aux boulons ordinaires pour : la fixation temporaire, les structures secondaires (garde-corps, supports, revêtement, etc.), les applications de charge statique et les emplacements sans exigences élevées en matière de résistance au glissement.

2. Sélectionnez des boulons à haute résistance pour : les joints de connexion permanents impliquant des éléments porteurs principaux (poutres, colonnes, poutres de grue, fermes, etc.), les charges dynamiques, les exigences de rigidité élevées et les exigences élevées de résistance au glissement.

Processus de construction sur site

Norme applicable : GB 50205-2020. S'applique aux boulons ordinaires de classe C (grossier) et de classe A/B (précision) ; couvre deux scénarios : la fixation temporaire et les connexions structurelles permanentes.

I. Préparation de la construction

1. Vérification des matériaux : vérifiez les spécifications des boulons, leur longueur, leur degré de résistance et leur traitement de surface. Réquisitionner les écrous, rondelles plates et rondelles élastiques correspondants selon les besoins ; stockez-les de manière organisée et protégez les fils contre les dommages.

2. Préparation des outils : clés manuelles standard, clés électriques, meuleuses d'angle, limes et marqueurs ; aucun équipement d'étalonnage de couple requis.

3. Inspection des composants : Nettoyez les surfaces de connexion pour éliminer la poussière, l'huile et la rouille libre. Inspecter les espaces d’épissage des plaques ; si les écarts sont excessifs, installez des plaques de calage conformément aux spécifications.

4. Vérification de l'alignement des trous : Vérifiez l'alignement des trous de boulons. Un alésage mineur est autorisé pour les boulons de classe C, mais le coupage au gaz pour agrandir les trous est strictement interdit ; les écarts excessifs nécessitent des mesures correctives (par exemple, remplissage et re-perçage).

II. Positionnement des composants et fixation temporaire

1. Lever et aligner les composants en acier ; ajuster les axes, l'élévation et la planéité ; sécuriser avec des supports temporaires.

2. Fixez temporairement la position à l'aide d'un petit nombre de boulons ou de goupilles de dérive pour empêcher tout déplacement global.

III. Insertion des boulons

1. Insérez les boulons librement ; maintenir une orientation cohérente; ne les forcez pas en les martelant.

2. Séquence d'assemblage : Tête de boulon → Surface de la plaque de composant → Rondelle plate → (Rondelle élastique, si nécessaire) → Autre surface de la plaque de composant → Écrou. 3. L'extrémité fendue de la rondelle élastique ne doit pas reposer à plat contre la surface d'appui ; cela garantit la fonction anti-desserrage.

IV. Opérations de fixation

1. Séquence de fixation : Pour les groupes de boulons au niveau des joints, serrez symétriquement du centre vers l'extérieur ; pour les joints d'épissure longs, procédez du milieu vers les deux extrémités pour éviter la déformation de la plaque ou une répartition inégale des contraintes.

2. Exigences de fixation : serrez jusqu'à ce que les surfaces des plaques soient en contact étroit ; un serrage modéré suffit. Il n'y a pas d'exigences spécifiques concernant le serrage initial, le serrage final ou les limites de couple, et un contrôle strict de la précharge n'est pas non plus nécessaire.

3. Pour les configurations de boulons à plusieurs rangées, serrez chaque boulon individuellement et séquentiellement ; assurez-vous qu’aucun boulon n’est manqué ou insuffisamment serré.

V. Aspect Finition et protection de l'ouvrage fini

1. Après la fixation, éliminez les débris et les excès de limaille à proximité du joint.

2. Vérifiez la longueur des fils exposés ; la norme est de 2 à 3 fils. Remplacez-le par un boulon de longueur appropriée si la partie exposée est trop longue ou trop courte.

3. Appliquez de la peinture antirouille de retouche sur les filetages exposés et les zones affectées par la coupe ou l'impact.

4. Protégez les joints terminés des impacts violents ou des perturbations externes.

VI. Contrôle qualité et acceptation

1. Inspection visuelle complète

· Les boulons, écrous et rondelles sont tous présents et correctement installés, sans pièces manquantes ou mal alignées ;

· Les surfaces de connexion s'adaptent parfaitement sans espaces visibles ;

· Les fils exposés mesurent 2 à 3 fils, répondant aux normes de qualité visuelle ;

· Aucune marque de marteau ni dommage au filetage.

2. Contrôle fonctionnel

Effectuez des contrôles ponctuels ciblés dans les zones sujettes aux vibrations pour vous assurer qu’aucun desserrage ne se produit.

VII. Interdictions de construire

1. Interdire strictement l’agrandissement ou la création de trous par découpe ou combustion de gaz ;

2. Interdire strictement le remplacement des boulons à haute résistance par des boulons ordinaires au niveau des joints porteurs primaires ;

3. Les rondelles élastiques ne doivent pas être installées à l’envers ou omises ;

4. Dans les zones soumises à des vibrations fréquentes, les boulons ordinaires ne doivent pas être utilisés comme seul moyen de connexion portante. Processus simplifié

Préparation de la construction → Alignement des composants et fixation provisoire → Insertion des boulons + assemblage des rondelles et écrous → Serrage symétrique → Contrôle des dépassements de filetage + retouche anticorrosion → Contrôle de réception

Paramètres de performance clés

Normes : GB/T 5780, GB/T 5782, GB/T 3098.1 ; classés en boulons de classe C (grossiers) et en boulons de classe A/B (précision) ; degrés de résistance courants : 4,6, 4,8, 5,6.

I. Matériau de base et dureté

1. Matériaux courants : acier à faible teneur en carbone, Q235

2. Traitement de surface : Finition unie, oxyde noir, galvanisation à chaud, électrophorèse

3. Dureté Rockwell (HRC)

1. Catégories 4,6/4,8 : ≤28 HRC

2. Catégorie 5.6 : 22 à 32 HRC

II. Propriétés mécaniques (valeurs minimales)

Remarque : Les boulons ordinaires ne sont pas soumis à une précharge de conception ; le transfert de charge repose sur l'action de cisaillement et de roulement.

III. Tolérances dimensionnelles et de filetage

1. Précision du filetage

1. Boulons de classe C (grossiers) : 8 g (grande tolérance, jeu important entre le boulon et la paroi du trou ; les plus couramment utilisés sur site)

2. Boulons de classe A/B (précision) : 6 g (haute précision, jeu d'ajustement minimal)

2. Tolérance de longueur : longueur nominale ±2 mm

3. Rectitude de la tige : ‰ (pour mille)

IV. Paramètres de construction et d'installation

1. Projection du filetage : 2 à 3 filetages dépassant de l'écrou après le serrage sont considérés comme acceptables.

2. Accessoires de montage

1. Norme : Rondelle plate ; rondelle élastique ajoutée pour les composants vibrants (sert uniquement à empêcher le desserrage ; n'augmente pas la capacité portante)

3. Exigences relatives aux trous

1. Boulons de classe C (grossiers) : un agrandissement mineur du trou sur place à l'aide d'une lime est autorisé ; l'agrandissement par coupage au gaz est strictement interdit

2. Boulons de classe A/B (précision) : l'agrandissement des trous est strictement interdit pour garantir un ajustement précis.

V. Caractéristiques de performance

1. Résistance au glissement : Aucune précharge ; faible résistance au glissement au niveau des surfaces de contact ; ne convient pas aux articulations soumises à des charges dynamiques alternées ou à des vibrations intenses

2. Réutilisabilité : peut être démonté et réutilisé plusieurs fois

3. Rigidité de connexion : Rigidité relativement faible ; sujet à la déformation par glissement sous charge

VI. Champ d'application

1. Boulons de connexion en acier standard pour la construction : destinés uniquement à la fixation temporaire, aux structures secondaires et aux composants auxiliaires à charge statique

2. Utilisation interdite : Ne doit pas être utilisé pour les joints porteurs primaires tels que les connexions poutre-colonne à ossature d'acier, les poutres de grue ou les fermes à longue portée ; ne peut pas remplacer les boulons à haute résistance

FAQ

Q1 : Quelle est la différence entre les boulons de classe C et de classe A/B ?

R : Les boulons de classe C sont de qualité grossière/commerciale avec des tolérances de tige plus grandes et un jeu plus grand entre le boulon et la paroi du trou. Ils constituent le type le plus largement utilisé pour la fixation temporaire et les structures secondaires, car ils permettent des ajustements mineurs d'alignement des trous sur site. Les boulons de classe A/B sont de qualité précise/raffinée avec des jeux d'ajustement serrés et une répartition uniforme de la charge, utilisés pour les bases d'équipement et les joints d'épissure de précision.

Q2 : Des boulons ordinaires peuvent-ils être utilisés à la place de boulons à haute résistance ?

R : Non. Les boulons ordinaires (catégorie 4,6/4,8/5,6) n'ont pas de précharge de conception, une faible résistance et une faible résistance au glissement et aux vibrations. Leur utilisation est strictement interdite dans les joints porteurs primaires tels que les connexions poutre-colonne en acier, les poutres de grue et les fermes à longue portée. Des boulons à haute résistance (grade 8,8/10,9) doivent être utilisés pour toutes les connexions structurelles critiques.

Q3 : Quel est le but de la rondelle élastique ?

R : La rondelle élastique assure un verrouillage élastique pour éviter le desserrage sous l'effet des vibrations. Il s'installe entre la rondelle plate et l'écrou. Pour les applications de charge statique standard, une rondelle plate seule suffit. Pour les équipements vibrants, les structures adjacentes à une grue ou les conditions de charge dynamique, une rondelle élastique est recommandée mais n'offre toujours pas les mêmes performances anti-desserrage que la prétension des boulons à haute résistance.

Q4 : Les boulons ordinaires peuvent-ils être réutilisés ?

R : Oui. Contrairement aux boulons à haute résistance au cisaillement couple, les boulons ordinaires peuvent être démontés et réutilisés plusieurs fois sans compromettre leur capacité de charge, à condition que les filetages et la tige ne soient pas endommagés. Cela les rend idéaux pour les fixations temporaires, les points d'accès de maintenance et les composants sujets à des modifications futures.

Q5 : Comment choisir entre une finition unie, une finition à l'oxyde noir et une galvanisation à chaud ?

R : La finition unie/oxyde noir convient uniquement aux environnements intérieurs secs. La galvanisation à chaud est requise pour une exposition extérieure, des conditions humides ou des environnements corrosifs ; il offre 8 à 10 ans de résistance à la corrosion. Pour les applications décoratives avec une protection de base contre la corrosion, un revêtement par électrophorèse est disponible.
