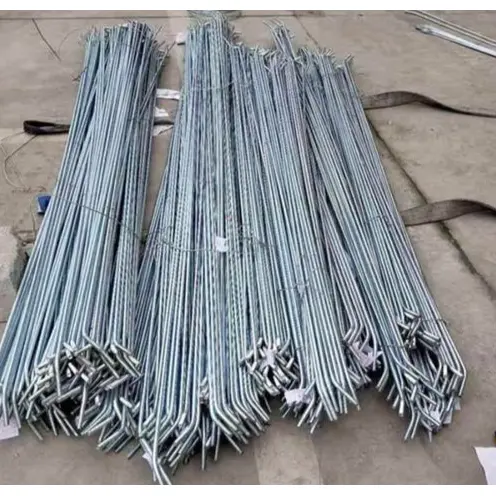

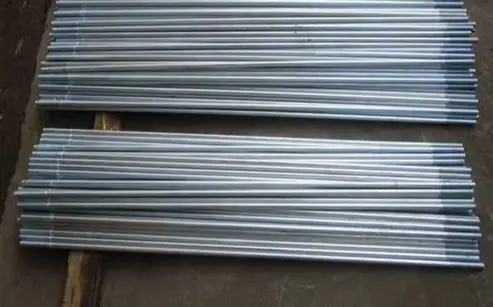

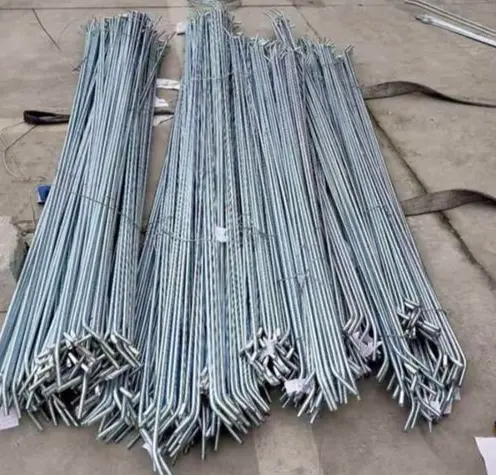

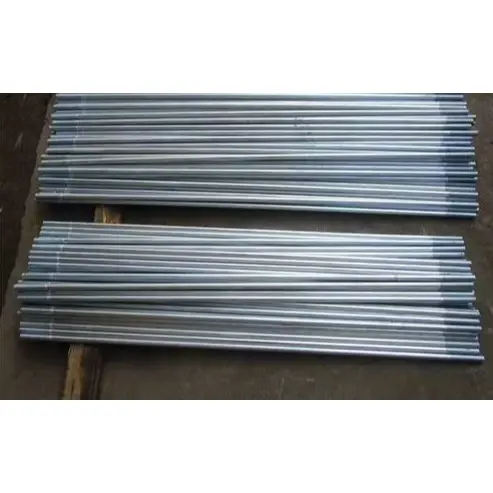

Tirants en acier galvanisé pour contreventement structurel

Les tirants en acier galvanisé pour contreventement structurel (également appelés tirants galvanisés à chaud ou tiges de tension en acier) sont des composants structurels ronds en acier utilisés dans les structures en acier, telles que les installations industrielles, les toits, les murs et les systèmes de montage photovoltaïques, pour résister aux forces de traction, transférer les charges horizontales, stabiliser les pannes et les poutres murales et empêcher l'instabilité latérale.

Définition et configuration du produit

I. Informations de base sur le produit

Matériel : Norme Q235B ; Q355B pour les applications à forte charge. L'acier rond subit un étirage à froid, une trempe et un revenu, ainsi qu'un filetage aux deux extrémités.

Anticorrosion : Galvanisé à chaud (HDG) ; épaisseur du revêtement de zinc ≥70-100μm ; adapté aux environnements extérieurs ou côtiers très corrosifs.

Fonction : les types incluent des tirants droits (barres de liaison horizontales), des tirants diagonaux (genouillères/contreventement) et des tirants ajustés par tendeur (tension réglable).

II. Configuration complète (assemblage standard)

1) Corps de biellette de direction (1 pièce)

Diamètre : φ8/10/12/14/16 mm (φ12 est le plus courant).

Filetages : M8/M10/M12/M14/M16 aux deux extrémités (adaptés au diamètre) ; la longueur du fil est de 2 à 3 jours par extrémité.

Longueur : Adaptée aux besoins du client en fonction de la durée ; tolérance ±5 mm ; disponible en versions entièrement filetées ou à double extrémité.

Surface : Galvanisée à chaud ; résistance au brouillard salin ≥500h.

2) Accessoires de fixation (1 jeu pour chaque extrémité)

Écrous hexagonaux : grade 4,8/grade 8 ; galvanisé à chaud. ·Rondelles plates : Q235 / galvanisées ; répartir la pression et éviter les rayures.

·Rondelles élastiques / écrous de blocage : évitent le desserrage dû aux vibrations (obligatoire pour les zones de toiture / de vent).

3) Accessoires de réglage/connexion (en option en fonction des exigences)

·Tendeurs (ajusteurs de tirants) : types à fourche ou à corps fermé ; forgé à partir d'acier 45#, galvanisé à chaud ; plage de réglage : ±50–150 mm.

·Plaques à cosses/plaques de connexion : Q235B/Q355B ; épaisseur ≥10 mm ; galvanisé à chaud; pour raccordement aux pannes / poutres / colonnes.

·Protecteurs de filetage : évitent les dommages au filetage ou la corrosion pendant le transport/l'installation.

·Tubes de jambe de force (pour tiges de compression) : tube en acier φ42/48 avec tirant interne ; assure la stabilité sous compression.

III. Aperçu rapide des paramètres clés

·Matériau : Q235B (σₛ ≥ 235MPa) / Q355B (σₛ ≥ 355MPa).

·Résistance à la traction : ≥400MPa (Q235) / ≥470MPa (Q355).

·Revêtement galvanisé : ≥85μm (extérieur), ≥100μm (côtier).

·Spécifications communes : φ12 (M12), longueur 1 à 6 m.

IV. Scénarios d'application typiques

·Toiture d'usine : Tirants droits (entre pannes) + tirants diagonaux (résistance au vent) + tendeurs (réglage de tension).

·Revêtement mural : Tirants diagonaux pour longerons muraux ; empêcher le renflement du mur ou le déplacement latéral.

·Systèmes de montage PV : Tirants longitudinaux/transversaux ; améliore la stabilité contre les charges de vent et de neige. Avantages principaux

1. Résistance à la rouille et à la corrosion : le revêtement galvanisé les rend adaptés aux conditions de fonctionnement extérieures et humides.

2. Haute résistance à la traction : retient efficacement le balancement des pannes et améliore la rigidité structurelle globale.

3. Longueur réglable : les longueurs peuvent être ajustées sur place, garantissant une grande adaptabilité de l'installation.

4. Efficacité : léger et rentable, facilitant une installation pratique par lots.

Faits saillants différenciants

I. Comparé aux tirants en acier noir/peints

1. Résistance supérieure à la corrosion et aux intempéries

Subit une galvanisation à chaud complète ; le revêtement épais à liaison métallurgique bloque l'humidité et les brouillards salins, permettant une utilisation à long terme dans des environnements extérieurs, humides ou côtiers. En revanche, les pièces en acier noir standard rouillent facilement et les revêtements de peinture s'écaillent ou s'écaillent, ce qui nécessite un retrait fréquent de la rouille et une repeinture, ce qui entraîne des coûts de maintenance élevés.

2. Durée de vie plus longue

La durée de vie dépasse 20 ans dans des conditions normales, dépassant de loin les pièces peintes (3 à 5 ans), ce qui les rend idéales pour les structures en acier extérieures permanentes telles que les bâtiments d'usine et les systèmes de montage photovoltaïques.

3. Excellente intégrité de la surface

Le revêtement de zinc est résistant à l'usure et aux chocs, minimisant ainsi les dommages pendant le transport et l'installation. Les filetages résistent à la rouille et au grippage, garantissant un démontage en douceur lors des futurs entretiens.

4. Apparence uniforme et inspection facile

Présente une finition gris argenté uniforme, permettant une identification visuelle facile des spécifications et de la qualité sur site.

II. Comparé aux tirants en acier inoxydable

1. Rapport qualité-prix exceptionnel

Les coûts d'approvisionnement sont nettement inférieurs à ceux des tirants en acier inoxydable ; dans des conditions corrosives standard, les performances globales sont comparables, conduisant à des réductions substantielles des coûts du projet.

2. Propriétés mécaniques stables

Fabriqué principalement à partir d'acier Q235B/Q355B ; la résistance et la ténacité répondent aux exigences de charge de traction des structures en acier, garantissant une capacité portante fiable et une résistance à la déformation.

3. Haute adaptabilité du traitement

Longueurs et filetage personnalisables ; compatible avec les accessoires tels que les tendeurs et les tubes d'espacement, offrant une flexibilité pour l'installation, l'alignement et la tension sur site.

III. Avantages uniques

1. Structure porteuse et simple ciblée : gère principalement les charges de traction ; léger et peu encombrant ; limite efficacement le déplacement latéral des pannes et des poutres murales, améliorant ainsi la stabilité structurelle globale ; sert d'élément de tension simple et efficace dans les structures en acier.

2. Système de support complet : compatible avec un ensemble complet d'accessoires, tels que des écrous galvanisés, des rondelles, des tendeurs et des goussets, dotés de traitements anticorrosion correspondants pour empêcher la corrosion galvanique et assurer une protection uniforme.

3. Installation pratique : la conception filetée à double extrémité permet un réglage fin de la tension et de l'alignement à l'aide d'écrous, ce qui entraîne une grande efficacité pendant la construction et le réglage.

IV. Brèves limites

1. Performance dans les environnements difficiles : La résistance à la corrosion est inférieure à celle de l’acier inoxydable dans des environnements hautement corrosifs ou fortement acides/alcalins.

2. Coût : Le prix unitaire est plus élevé que celui des tirants en fer noir standard, ce qui entraîne un investissement initial légèrement plus élevé.

V. Résumé de la sélection

· Environnements intérieurs secs, structures temporaires ou contrôle strict des coûts → Choisissez des tirants en acier noir ou peints.

· Emplacements extérieurs/exposés, zones côtières, conditions de corrosion standard ou besoin de performances à long terme et sans entretien → Donner la priorité aux tirants en acier galvanisé.

· Environnements chimiques avec forte corrosion ou exigences de propreté élevées → Choisir des tirants en acier inoxydable.

Processus de construction sur site

Les tirants en acier galvanisé pour le contreventement structurel sont applicables aux tirants de pannes d'usine, aux tirants muraux, aux tirants de montage photovoltaïque et aux tirants ajustés par tendeur. Le matériau de base est généralement de l’acier rond galvanisé à chaud Q235B/Q355B ; l'installation est conforme aux normes de structure en acier.

I. Préparation de la construction

1. Inspection des matériaux : Vérifiez le diamètre, la longueur et les spécifications du filetage du tirant ; vérifiez la présence d'un revêtement galvanisé solide et assurez-vous que les filetages sont exempts de bosses, de rouille ou de sections dénudées ; s'assurer que les accessoires (écrous galvanisés, rondelles plates, rondelles élastiques, tendeurs, goussets) sont en bon état. Interdire strictement le mélange d’accessoires de spécifications ou de processus de fabrication différents.

2. Préparation des outils : clés, douilles, rubans à mesurer, fils à plomb et marteaux à main ; pour le réglage des tirants, préparez des pieds de biche et des clés tendeurs ; assurez-vous qu’un équipement de sécurité complet est disponible pour les travaux en hauteur. 3. Vérification de la base : assurez-vous que les plaques de connexion et les trous/diamètres pré-percés pour les poutres, les colonnes, les pannes et les poutres murales sont conformes aux dessins ; assurez-vous que les composants sont correctement positionnés et solidement fixés temporairement.

4. Briefing technique : définissez clairement les exigences de disposition, de pente et de tension des tirants, en faisant la distinction entre les spécifications d'installation des tirants droits, des tirants diagonaux et des tirants à tendeur.

II. Processus d'installation et points clés opérationnels

(A) Tirants filetés standard à double extrémité (tirages droits/diagonaux)

1. Insertion : Enfilez successivement les deux extrémités du tirant dans les trous pré-percés des composants, en vous assurant que la tige reste droite, sans plis ni torsions.

2. Placement des accessoires : installez les composants dans l'ordre rondelle plate → rondelle élastique → écrou ; décalez la fente de la rondelle élastique pour assurer un effet anti-desserrage.

3. Serrage initial : serrez symétriquement les écrous aux deux extrémités pour appliquer une tension de base et éliminer le jeu des composants.

4. Serrage final : serrez par étapes, en appliquant une force simultanément aux deux extrémités pour assurer une tension uniforme et une rectitude globale ; ne serrez pas complètement un côté à la fois, car cela entraînerait un désalignement des composants et une concentration de contraintes localisée.

5. Alignement : Vérifiez la rectitude et l'inclinaison à l'aide d'un fil à plomb ou d'un fil d'alignement ; Ajustez la position des écrous si nécessaire.

(B) Tirants de tendeur (type réglable)

1. Connectez les deux extrémités du tirant aux nœuds structurels et installez les écrous sans serrer.

2. Faites pivoter le corps du tendeur pour ajuster la tension, en contrôlant l'étanchéité globale pour garantir que la géométrie structurelle et la verticalité répondent aux spécifications de conception.

3. Une fois réglés, verrouillez les écrous anti-desserrage des deux côtés du tendeur pour éviter toute rotation ou desserrage pendant l'entretien.

4. Pour les groupes de tirants parallèles, assurez-vous d'une tension constante et d'une répartition équilibrée de la charge.

(C) Installation avec tubes d'espacement

Enfilez le tirant à travers l’intérieur du tube entretoise en acier ; installez des rondelles et des écrous sur les sections filetées dépassant des deux extrémités. Assurez-vous que le tube d'espacement s'ajuste contre les composants (verticalement ou horizontalement) sans s'incliner ni laisser d'espace.

III. Exigences de construction par emplacement

1. Tirants de pannes de toit : les tirants horizontaux doivent rester de niveau et les tirants diagonaux doivent être installés aux angles de conception ; tous les tirants doivent être tendus et tendus pour éliminer le jeu et améliorer la stabilité globale des pannes.

2. Tirants muraux : Installer séquentiellement de haut en bas tout en contrôlant la verticalité des composants du mur ; assurez-vous que les tirants n’interfèrent pas avec les portes, les fenêtres ou les panneaux de revêtement.

3. Connexions d'angle et d'extrémité : assurez-vous que tous les raccords sont complets, mettez en œuvre des mesures anti-desserrage doubles et appliquez un renforcement supplémentaire dans les zones soumises à des charges de vent élevées.

IV. Inspection et protection des travaux finis

1. Inspection visuelle : les tirants doivent être droits sans se plier et le revêtement galvanisé doit être exempt de dommages importants ; les raccords doivent être complets, avec des écrous complètement serrés et des rondelles élastiques complètement comprimées.

2. Inspection fonctionnelle : L'assemblage doit être exempt de jeu ou d'oscillation ; les dimensions structurelles et les angles d’inclinaison doivent être conformes aux dessins.

3. Protection du travail fini : Il est interdit de marcher dessus, de heurter ou de provoquer des brûlures de soudage sur les tirants ou le revêtement galvanisé ; Empêcher la contamination par le mortier ou l'huile sur les zones filetées.

4. Réparez rapidement les rayures localisées sur le revêtement galvanisé en appliquant une peinture riche en zinc pour restaurer la protection contre la corrosion.

V. Interdictions de construction

1. Il est strictement interdit d'omettre des rondelles plates ou des rondelles élastiques, d'installer des ensembles de raccords incomplets ou de mélanger des raccords non galvanisés.

2. Il est interdit de forcer, de tordre ou d'utiliser un chauffage à la flamme pour redresser les tirants afin d'éviter des dommages matériels ou une défaillance du revêtement galvanisé.

3. Do not use tie rods with damaged threads, severely peeling galvanized coatings, or deformation/bending.

4. Il est strictement interdit de trop serrer les écrous pour éviter le dénudage du filetage ou la déformation des composants.

5. Mettre en œuvre des mesures de protection lors des travaux extérieurs par temps pluvieux pour éviter la rouille causée par une accumulation prolongée d'eau sur les filetages.

Paramètres de performance clés des tirants en acier galvanisé pour le contreventement structurel

Normes : GB/T 700, GB/T 13912, GB 50017

I. Matériau de base et propriétés mécaniques

1. Matériaux courants

· Norme : Q235B ; Robuste/longue portée : Q355B

2. Indicateurs mécaniques

3. Caractéristiques de la tige : Diamètres courants : φ8, φ10, φ12, φ14, φ16 mm ; Longueur : personnalisée selon les dessins (standard 1 à 6 m) ; Tolérance de longueur : ±5 mm

II. Paramètres du fil

1. Spécifications du filetage : adapté au diamètre de l'acier rond (M8, M10, M12, M14, M16)

2. Type de filetage : filetage externe à double extrémité ; la longueur du filetage à chaque extrémité est 2 à 3 fois le diamètre nominal

3. Précision du filetage : 6 g ; ajustement lisse, anti-grippage

III. Propriétés du revêtement galvanisé (galvanisation à chaud préférée)

1. Épaisseur du revêtement

· Utilisation extérieure standard : ≥70 μm

· Environnements côtiers / hautement corrosifs : ≥85 μm

2. Adhérence : Liaison métallurgique ; pas de pelage ou d'écaillage à l'impact

3. Résistance à la corrosion : Test au brouillard salin ≥500 h ; durée de vie >20 ans dans des conditions extérieures normales

IV. Paramètres des accessoires

1. Catégorie de noix : classe 4.8/classe 8 ; galvanisé à chaud (même matériau) ; ajustement précis avec des fils

2. Rondelle plate : matériau Q235, galvanisé à chaud ; répartit la pression de contact ; protège la peinture/le revêtement des composants

3. Rondelle à ressort : Haute élasticité ; utilisé principalement dans les zones à fortes vibrations ou à vent fort pour éviter le desserrage

4. Tendeur (réglable) : Matériau : Acier forgé 45#, entièrement galvanisé à chaud ; plage de réglage standard : ±50–150 mm mm

V. Paramètres d'utilisation et d'installation

1. Mode de chargement : conçu uniquement pour les charges de traction ; l'exposition à la compression, à la flexion ou aux charges latérales est strictement interdite.

2. Exigences d'installation : Le tirant doit rester droit, sans torsion ni pliage ; les écrous aux deux extrémités doivent être serrés symétriquement.

3. Adéquation environnementale : plage de températures de fonctionnement de -20 °C à 80 °C ; évitez tout contact prolongé avec des acides forts ou des alcalis forts.

VI. Caractéristiques supplémentaires

1. Finition de surface : Gris argenté mat partout avec une coloration uniforme ; résistant à l'usure et aux chocs.

2. Réutilisabilité : le revêtement de filetage galvanisé assure une lubrification inhérente, empêchant l'assemblage de saisir ou de dénuder les filetages lors du démontage pour maintenance.
