Contrairement aux cadres à espace plat conventionnels ou aux cadres rigides à portique, la structure de coque en treillis d'acier à longue portée utilise un système porteur de grille spatiale incurvée. Alors que les structures plates reposent principalement sur l'action de flexion, ce système atteint une capacité portante grâce à une combinaison de poussée de coque-arche et d'action axiale des éléments spatiaux.
Ce système n'est pas simplement un assemblage d'éléments individuels mais une solution complète et intégrée comprenant des nœuds structurels, des appuis coulissants, des éléments de fondation résistants à la poussée, des enveloppes de toiture et une protection contre la foudre et la corrosion. Il est spécialement conçu pour relever les défis structurels associés aux toits sans colonnes dépassant 60 mètres de portée, aux géométries courbes complexes et aux sites soumis à de fortes charges de vent et de neige. Équilibrant l’esthétique architecturale et la sécurité opérationnelle à long terme, il est devenu un choix courant pour la toiture d’installations industrielles de très grande portée et de lieux publics.

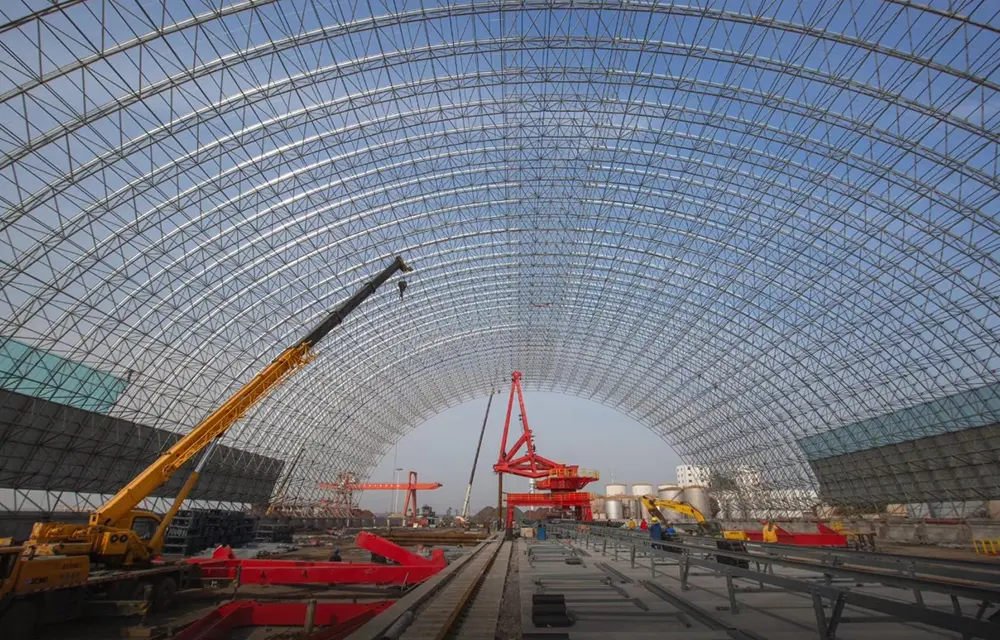

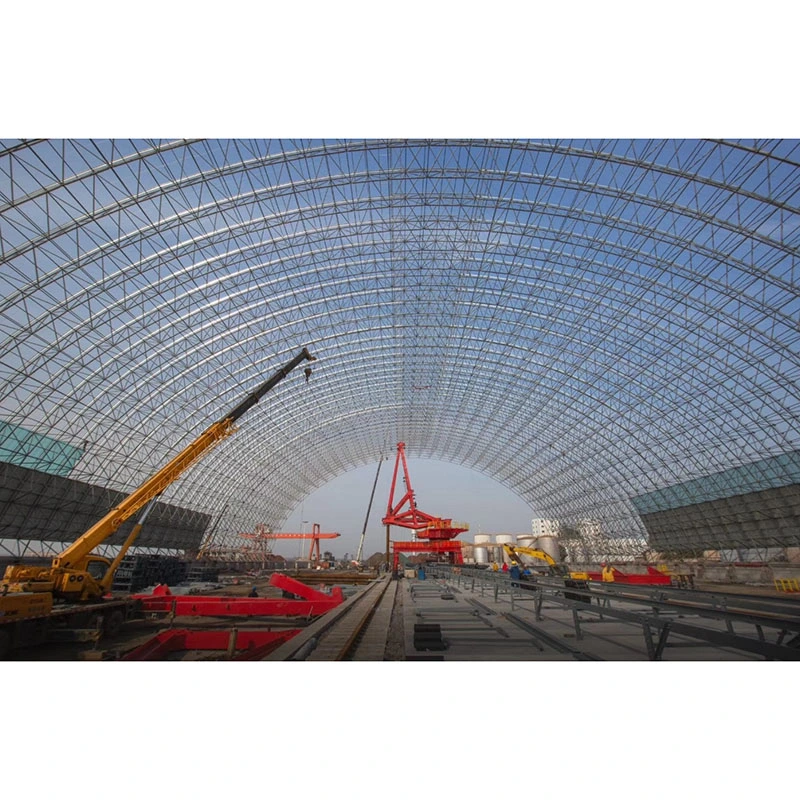

La structure de coque en treillis d'acier à longue portée, souvent appelée simplement « coque en treillis d'acier », est un type de structure de grille spatiale incurvée et hautement statiquement indéterminée. Il s'agit essentiellement d'un cadre spatial plat qui a été arqué pour former une surface courbe continue, englobant des géométries paraboloïdes sphériques, ellipsoïdales, cylindriques et hyperboliques. La caractéristique déterminante est la génération d'une poussée d'arc horizontale vers l'extérieur, nécessitant des supports, des poutres annulaires ou des fondations résistantes à la poussée pour contrecarrer les forces internes. En revanche, les cadres spatiaux plats supportent des charges principalement dans le sens vertical et ne génèrent aucune poussée d'arc horizontale ; les principes mécaniques fondamentaux régissant les deux systèmes sont entièrement différents.
- Chargement des membres : principalement traction et compression axiales ; l'absence de contraintes de flexion locales assure une répartition uniforme des contraintes.
- Transfert de charge : les charges verticales du toit sont résolues le long de la direction tangentielle de la surface courbe en forces axiales à l'intérieur de la coque ; le chemin de charge est court, ce qui entraîne une perte d'énergie minimale.
- Aptitude opérationnelle : Une structure redondante hautement indéterminée sur le plan statique ; Une défaillance localisée des éléments ne déclenche pas un effondrement global, offrant une résilience supérieure contre les vents soudains, la neige et les événements sismiques.
- Coque en treillis d'acier monocouche : disposition d'éléments monocouches avec un poids propre très faible ; convient aux dômes vitrés de petite à moyenne portée (15 à 60 m) et aux petits pavillons paysagers ; applicable uniquement dans les régions à faibles charges de vent et de neige ; utilise principalement des nœuds de moyeu en acier moulé.
- Coque en treillis boulonné à double couche : configuration de grille à double couche comprenant des membrures supérieures et inférieures avec des éléments d'âme de connexion ; offre une grande rigidité; convient aux hangars à charbon standard de grande portée (30 à 100 m) et aux coques de stockage cylindriques ; le choix préféré pour les sites intérieurs avec des conditions de vent et de neige standard.
- Coque en treillis soudé à double couche : présente une soudure à pénétration complète au niveau des nœuds sphériques, offrant une résistance exceptionnelle à la déformation ; adapté aux très grandes portées (60 à 200 m) et aux installations de stockage de charges lourdes dans les régions côtières soumises à des vents violents et à de fortes chutes de neige.
Critères de sélection des matériaux principaux : l'acier Q235B est sélectionné pour des portées ≤60 m et des charges de toit ≤0,9 kN/m² ; L'acier Q355B est utilisé pour les portées >60 m, les hangars à charbon à forte charge et les régions côtières.
Comprend des éléments de section creuse circulaire (CHS) découpés sur mesure et trois types de nœuds spécialisés ; tous les éléments sont coupés à des longueurs spécifiques en fonction de la courbure de la surface plutôt que d'utiliser des longueurs standardisées. Les matériaux de base comprennent des tubes en acier sans soudure et des tubes en acier soudés à haute fréquence, avec des spécifications allant de φ60×3,5 à φ219×10. Scénarios d'application différenciés pour les types de nœuds :
- Sphères creuses boulonnées : Coques cylindriques à faible courbure et coques réticulées classiques double couche ; assemblé sur site à l'aide de boulons, ne nécessitant aucune soudure sur site.
- Sphères creuses soudées : Structures de grande portée, lourdes et à coque épaisse ; comportent des nervures de raidissement annulaires internes pour résister à la déformation par écrasement local.
- Noeuds de moyeu en acier moulé : Spécifiques pour les dômes courbes monocouches ; utilisent des connexions enfichables et offrent le plus haut niveau de standardisation des composants.
Fixations associées : les systèmes de sphères boulonnées utilisent des boulons, des têtes coniques, des plaques d'étanchéité et des manchons standard de qualité 10.9 ; les systèmes à sphères soudées ne disposent pas de fixations standard et reposent entièrement sur des soudures bout à bout à pénétration totale avec des bords biseautés.
La poussée horizontale de l'arc d'une coque réticulée est 3 à 5 fois supérieure à celle d'un cadre spatial ; Une sélection incorrecte du support peut directement conduire à l'effondrement du toit. Quatre types de supports et leurs scénarios d'application :
- Supports fixes articulés : Situés aux angles du bâtiment ; limite le déplacement vertical et horizontal bidirectionnel, supporte plus de 60 % de la poussée de la voûte de la coque et permet une rotation mineure pour soulager les contraintes.
- Supports coulissants unidirectionnels : Glissent dans la direction circonférentielle ou radiale ; spécialement conçu pour libérer la poussée thermique causée par les différences saisonnières de température, empêchant ainsi les fissures dues à la dilatation et à la contraction thermiques.
- Supports articulés en traction : Utilisés dans les sites côtiers ou ouverts et exposés ; résister aux forces d'aspiration négatives du vent et empêcher la coque réticulée d'être soulevée ou arrachée par le vent.
- Supports élastiques : Utilisés pour les sites avec un tassement irrégulier des fondations ou pour des coques réticulées irrégulières à double courbure ; s'adapter à la déformation des fondations pour ajuster la répartition des charges.
Accessoires de support : plaques de base de 18 à 30 mm d'épaisseur, nervures de renforcement latérales de 12 à 20 mm, boulons d'ancrage intégrés Q355B et cales de nivellement/antidérapantes.
Les chapeaux de pieux isolés standard ne peuvent pas contrecarrer la poussée vers l'extérieur générée par la coque réticulée ; un renforcement ciblé est donc nécessaire. Les fondations utilisent des semelles sur pieux isolées en béton armé C30-C35, des fondations en bande ou des semelles sur pieux. Des poutres de sol anti-soulèvement et des piliers de contrepoids en béton sont installés à l'extérieur des fondations pour limiter le déplacement vers l'extérieur. La tolérance de planéité des plaques d'appui en acier encastrées est fixée à ≤2 mm pour garantir un glissement fluide des roulements.
Le système de couverture de toit comprend trois types : des panneaux à joints debout en aluminium-magnésium-manganèse pour les coques de barils incurvées, du verre isolant trempé pour les dômes d'éclairage naturel et des tôles d'acier profilées à revêtement coloré pour les hangars à charbon fermés. Les éléments structurels secondaires sont entièrement constitués de pannes à section en C et en Z galvanisées à chaud, complétées par des tirants de toit et des entretoises d'avant-toit. La stabilité latérale est assurée par une poutre annulaire extérieure en béton armé qui contient la poussée globale de l'arc, ainsi que par un contreventement en acier supplémentaire aux extrémités des pignons et entre les colonnes pour empêcher tout déplacement latéral aux extrémités.
- Anti-corrosion : Épaisseur du revêtement galvanisé à chaud ≥85μm pour les sites intérieurs standards et ≥120μm pour les sites côtiers exposés aux embruns salins ; La réparation sur site de la galvanisation endommagée implique un sablage abrasif Sa2,5 suivi d'un système de revêtement époxy riche en zinc à trois couches.
- Résistance au feu : les lieux publics sont recouverts de revêtements ignifuges intumescents en couche mince (résistance au feu de 0,5 h à 2,0 h) ; les hangars à charbon industriels fermés ne nécessitent pas de revêtements ignifuges standard.
- Protection contre la foudre : les membrures supérieures servent de treillis naturel de capture de la foudre, reliées aux barres d'armature principales de la fondation via des boulons d'ancrage porteurs pour former un circuit de mise à la terre complet ; aucune bande de protection contre la foudre supplémentaire n'est requise.
Éléments en tube d'acier + billes boulonnées + supports articulés coulissants unidirectionnels + fondations en bande résistante à la poussée + revêtement en acier coloré ; idéal pour les hangars à charbon sec fermés et les silos à agrégats ; coût le plus bas et période de construction la plus courte.
Tubes soudés à parois épaisses + sphères creuses soudées rigidifiées + supports fixes résistants à la tension + fondations sur pieux + toiture en aluminium-magnésium-manganèse ; adapté aux dômes de grande portée dans les stades et les terminaux d'aéroport ; offre la redondance la plus élevée contre les charges de vent et de neige.
Tubes circulaires courbés standardisés + nœuds de moyeu en acier moulé + supports articulés légers + toit de lucarne en verre ; adapté aux atriums paysagers et aux petites salles d'exposition ; offre un attrait esthétique supérieur.
Pour une portée de 100 m, la consommation d'acier est de 18 à 25 % inférieure à celle des charpentes plates à double couche ; l'effet de voûte de la coque répartit naturellement les charges, éliminant ainsi le besoin de futurs renforts structurels.
Capable de former des formes de toit sphériques ou complexes à double courbure ; dépasse la limite de portée économique de 36 m des cadres rigides de portail et répond aux exigences d'approbation pour les formes architecturales uniques.
La géométrie incurvée fournit une pente inhérente pour le drainage, éliminant le besoin de couches de remplissage supplémentaires pour créer une pente et réduisant les risques d'entretien associés aux fuites du toit et aux accumulations d'eau.
En tant que structure hautement statiquement indéterminée, elle surpasse toutes les structures planaires en acier en termes de résistance aux vents de l'échelle de Beaufort 12, aux blizzards et à l'activité sismique régionale.
Prend en charge l'assemblage au sol intégré suivi d'un levage hydraulique ; réduit le travail à haute altitude de 70 %, réduisant ainsi le taux d'accidents de sécurité sur site.
Les sections creuses circulaires uniformes facilitent l'élimination et l'inspection de la rouille ; le toit incurvé permet à l'eau de pluie et à la poussière de glisser naturellement, réduisant ainsi de moitié la fréquence de nettoyage.
Les cadres rigides du portail ne subissent qu'une flexion planaire et unidirectionnelle ; les coûts augmentent lorsque les portées dépassent 36 m et ils ne peuvent pas former de formes courbes. Les cadres pour espaces plats reposent uniquement sur la tension et la compression spatiales sans poussée d'arc horizontale ; leur adaptation aux surfaces courbes nécessite de nombreux composants non standards, augmentant les coûts de plus de 40 %. Les structures de coque en treillis d'acier à longue portée utilisent une action d'arc spatial bidirectionnel, ce qui les rend naturellement adaptées aux surfaces courbes et offre des avantages de coût significatifs pour les très grandes portées.
Les cadres spatiaux nécessitent généralement un assemblage pièce par pièce en hauteur, ce qui limite la flexibilité du site ; les coques en treillis d'acier permettent un choix de quatre méthodes de construction, y compris des techniques de glissement rotatif adaptées aux espaces confinés. Concernant l'enceinte, la courbure de la coque en treillis d'acier s'aligne parfaitement avec les panneaux en aluminium-magnésium-manganèse et le verre incurvé, éliminant ainsi les contraintes de torsion sur les panneaux de toit et réduisant le risque de fissuration future.
Les éléments structurels sont entièrement constitués de tubes circulaires sans soudure, éliminant les « zones mortes » qui piègent la saleté et que l'on trouve avec l'acier d'angle ou de canal ; cela garantit une couverture complète lors des applications de galvanisation à chaud et de revêtement, prolongeant ainsi la durée de vie anticorrosion dans les environnements côtiers de 8 à 12 ans par rapport aux cadres spatiaux plans. Flux de travail de traitement standardisé par catégorie
1. Usinage de précision à billes boulonnées : ébauche de forgeage en acier rond → Finition au tour de la surface sphérique → Perçage et taraudage multi-stations à des angles/courbures spécifiques → Inspection par particules magnétiques (MPI) pour les fissures internes → Galvanisation à chaud.
2. Usinage de précision des éléments : découpe CNC de tubes d'acier à longueur → Usinage de têtes coniques → Soudage circonférentiel au CO2 à pleine pénétration aux deux extrémités → Tests par ultrasons (UT, Grade II) sur 20 % des éléments critiques → Grenaillage (Sa 2,5) pour l'élimination de la rouille → Galvanisation à chaud.
3. Traitement des accessoires : Trempe, revenu et inspection des boulons de catégorie 10,9 ; galvanisation simultanée des manchons et des vis de réglage pour garantir les tolérances d'ajustement du filetage.
4. Pré-assemblage en usine : Érection d'un gabarit d'assemblage incurvé à l'échelle 1:1 → Essai d'assemblage d'unités en forme d'éventail → Vérification de l'élévation sphérique et de la profondeur d'insertion des boulons → Ajustement des éléments non standard.
5. Emballage zonal : Emballage catégorisé basé sur une numérotation circonférentielle et radiale → Marquage de la séquence d'assemblage sur site.
6. Installation sur site : Nivellement des supports → Assemblage de la grille de membrure inférieure → Installation des éléments d'âme et fermeture de la membrure supérieure → Serrage final des boulons haute résistance → Retouche de galvanisation et revêtement ignifuge.
Emboutissage de demi-sphères en tôle d'acier → Biseautage → Assemblage de nervures de raidissement annulaires internes → Soudage à l'arc submergé (SAW) pour fermeture de sphère → Contrôle de soudure 100% UT (Grade II) → Meulage et galvanisation de sphères ; soudage en biseau à pleine pénétration sur site des éléments aux sphères, avec contrôle et réception de chaque soudure.
Moulage de précision de nœuds en acier moulé → Usinage de fentes de connexion multidirectionnelles → Fraisage d'extrémités de tubes courbes → Assemblage d'essai unitaire en usine → Galvanisation globale ; assemblage sur site par insertion et verrouillage par boulons : aucun travail à chaud ni soudage requis sur site.
Découpe CNC de plaques de base et de raidisseurs → Chanfreinage, assemblage et soudage → Fraisage de précision des surfaces de glissement → Inspection des soudures → Galvanisation des boulons d'ancrage et packaging complet.
Spécifications courantes des tuyaux en acier : φ60×3,5, φ76×4, φ89×4, φ114×4, φ140×6, φ159×8, φ180×10, φ219×10
Espacement conventionnel des grilles : 1,5 m à 3,5 m pour les coques en treillis sphériques et cylindriques
Tolérance d'usinage des éléments : écart de longueur totale ± 1,0 mm, linéarité ≤ L/1000
Nœud sphérique boulonné : diamètre φ120~φ400mm, épaisseur de paroi 12~20mm, tolérance d'angle de trou de vis ±15′
Nœud sphérique creux soudé : diamètre φ200~φ500mm, épaisseur de paroi 14~22mm avec anneau de raidissement interne
Plaque de base de support : épaisseur 18~30 mm, plaque de renfort 12~20 mm, matériau du boulon d'ancrage Q355B
|
Qualité du matériau |
Limite d'élasticité |
Résistance à la traction |
Champ d'application |
|
Q235B |
≥235MPa |
375～500MPa |
Coque en treillis monocouche de petite portée, dôme d'éclairage naturel à charge légère |
|
Q355B |
≥355MPa |
470～630MPa |
Coque en treillis double couche sur 60 m, hangar à charbon, sites soumis à de fortes charges de vent et de neige |
Portée économique de la coque en treillis monocouche : 15 m ~ 60 m
Portée économique de coque en treillis sphérique boulonnée à double couche : 30 m ~ 100 m
Portée maximale de la coque en treillis sphérique soudée à double couche : 60 m ~ 200 m
Indice de charge du toit : charge morte 0,35 ~ 0,90 kN/㎡, charge vive 0,5 ~ 1,2 kN/㎡ ; charge utile du hangar à charbon fermé jusqu'à 2,5 kN/㎡
Contrôle de la déformation thermique : les coques cylindriques ultra-longues doivent adopter des supports coulissants unidirectionnels pour libérer la poussée de l'arc thermique
Soudure circonférentielle de tuyaux sphériques boulonnés : soudure de niveau 2, inspection par ultrasons UT à 20 % pour les éléments clés, inspection à 100 % pour les projets clés nationaux
Soudure bout à bout sphérique soudée : soudure de qualité 2 à pénétration totale, inspection 100 % UT pour les coques en treillis à forte charge
Galvanisation à chaud en usine : ≥85μm pour les zones intérieures, ≥120μm pour les zones côtières de brouillard salin
Norme de réparation sur site : sablage Sa2.5, épaisseur totale du film sec ≥120μm pour système de peinture à trois couches
Durée de résistance au feu : 0,5h/1,0h/1,5h/2,0h pour le revêtement ignifuge en couche mince des bâtiments publics
Faisceau annulaire et déviation de l'axe de support ≤ ± 5 mm, déviation d'élévation du support ≤ ± 3 mm
Écart de hauteur des supports adjacents ≤2 mm, écart d'élévation global de la coque ≤1/1000 de la hauteur de conception
Dôme d'éclairage naturel monocouche : 10 ~ 20 kg/㎡
Coque cylindrique conventionnelle à double couche : 20 ~ 33 kg/㎡
Coque en treillis de hangar à charbon fermée à double couche : 33 ~ 55 kg/㎡
Les schémas d'installation des structures à coque en treillis d'acier à longue portée sont sélectionnés en fonction des conditions du site pour relever des défis tels que l'espace limité et les contraintes d'accès aux grues :
1. Assemblage en vrac à haute altitude : convient aux sites dispersés de petite portée, aucun équipement de levage de grande taille n'est requis
2. Assemblage des blocs : divisez la coque en blocs en forme d'éventail, assemblez-les au sol et soulevez-les séparément.
3. Levage hydraulique global : préféré pour les sites intérieurs de grande portée, minimise les risques d'exploitation à haute altitude
4. Installation coulissante rotative : convient aux sites côtiers étroits avec un rayon de braquage de grue limité
Q1 Comment puis-je choisir rapidement entre des structures de coque en treillis d'acier à longue portée monocouche et double couche ?
Pour des portées ≤ 60 m dans des zones non côtières sans accumulation de neige et avec des exigences élevées en matière d'éclairage naturel, une coque en treillis à nœud-nœud monocouche est préférable (coût 30 % inférieur). Pour des portées > 60 m, ou dans des scénarios côtiers, de forte neige ou de lourdes charges (stockage de matériaux), une coque en treillis à double couche est obligatoire pour éviter l'instabilité de flambage locale associée aux structures à une seule couche.
Q2 Les supports coulissants peuvent-ils être omis pour les coques en treillis ?
Non. Pour les fûts de plus de 45 m de longueur ou les dômes de plus de 50 m de diamètre, la déformation thermique génère des forces de poussée internes dépassant largement la capacité portante de l'acier ; l'omission des supports coulissants entraînerait directement la flexion ou la fracture des éléments.
Q3 La découpe ou le perçage secondaire peut-il être effectué sur site après la galvanisation à chaud ?
La coupe ou le perçage secondaire est interdit. Tous les emplacements des trous et toutes les longueurs des éléments sont préfabriqués en usine, seul l'assemblage boulonné étant effectué sur place ; la découpe endommage le revêtement galvanisé, qui ne peut pas être entièrement réparé, réduisant considérablement la durée de vie de la structure en matière de résistance à la corrosion.
Q4 Quelle est la différence entre les coûts d'exploitation et d'entretien à long terme entre les coques en treillis d'acier et les cadres spatiaux ?
Pour la même portée, la surface incurvée d'une coque en treillis offre des capacités autonettoyantes supérieures, réduisant ainsi les coûts annuels de nettoyage du toit de 45 %. De plus, les éléments soumis à des charges axiales ne souffrent pas de flexion induite par la fatigue, éliminant ainsi le besoin de renforcement structurel en 30 ans ; ainsi, les performances O&M sont de loin supérieures à celles des châssis pour espaces plats.
1. Sélection et conception structurelles initiales : les services d'avant-vente comprennent la fourniture de dessins gratuits et spécialisés pour la disposition des roulements et le renforcement des poutres annulaires, en fonction des paramètres locaux de vent/neige, de l'intensité sismique et des conditions géologiques, afin d'éviter les erreurs de conception concernant la résistance à la poussée latérale des fondations.
2. Documentation bilingue complète : fourniture d'une documentation complète en anglais et en chinois, y compris des rapports sur les matériaux, des rapports de tests par ultrasons (UT) pour les soudures, des certificats de galvanisation et des calculs de structure d'installation, pour répondre directement aux exigences des superviseurs étrangers et du dédouanement.
3. Emballage protecteur pour le transport transfrontalier : Les nœuds sphériques sont emballés individuellement dans du papier bulle ; les éléments minces sont regroupés sur des supports en acier dotés de protections d'angle ; et tous les articles sont dotés d'un emballage scellé et résistant aux brouillards salins, adapté au fret maritime.
4. Guidage technique à distance bilingue 24h/24 et 7j/7 : support vidéo en temps réel couvrant le nivellement des roulements coulissants, le serrage des boulons par étapes et l'épissure des poutres annulaires.
5. Couverture de garantie complète : Une garantie structurelle de 5 ans sur les membres principaux ; garanties anticorrosion du revêtement galvanisé à chaud (15 ans pour les zones intérieures, 8 ans pour les zones côtières) ; et disponibilité à vie des pièces de rechange pour les nœuds de connexion.
