HAISHENGfournit une ingénierieColonne circulaire de tuyaux en acier creuxsolutions pour les bâtiments en acier, les installations industrielles, les stades, les passerelles, les ponts, les auvents et les structures préfabriquées. Fabriquées en acier de construction Q235B ou Q355B, ces colonnes combinent un profil porteur circulaire avec des options de connexion flexibles et de protection contre la corrosion pour les applications structurelles exigeantes.
Une colonne circulaire en tube d'acier creux est un élément structurel vertical conçu pour transférer les charges d'une superstructure à sa fondation. Sa section circulaire creuse offre une répartition équilibrée de la charge, de fortes performances de compression axiale, une résistance à la torsion et une résistance au vent relativement faible. En fonction des exigences du projet, les colonnes peuvent être produites à partir de tubes en acier sans soudure ou soudés et personnalisées avec des plaques de base, des raidisseurs, des plaques de connexion, des brides, des accessoires de levage et des revêtements de protection. Cet article explique leur construction, leurs spécifications clés, leur processus de fabrication, leurs avantages, leurs applications et les considérations de sélection.
Table des matières
- Qu'est-ce qu'une colonne de tuyaux en acier creux circulaire ?
- Comment une colonne de tuyaux en acier creux circulaire est-elle configurée ?
- Quels sont les principaux avantages structurels ?
- Quelles spécifications les acheteurs doivent-ils évaluer ?
- Comment les colonnes circulaires de tuyaux en acier creux sont-elles fabriquées ?
- Où sont utilisées les colonnes circulaires de tuyaux en acier creux ?
- Comment se compare-t-il aux autres colonnes en acier ?
- Comment les acheteurs doivent-ils sélectionner la bonne colonne ?
- Foire aux questions
- Pourquoi travailler avec un fabricant professionnel ?

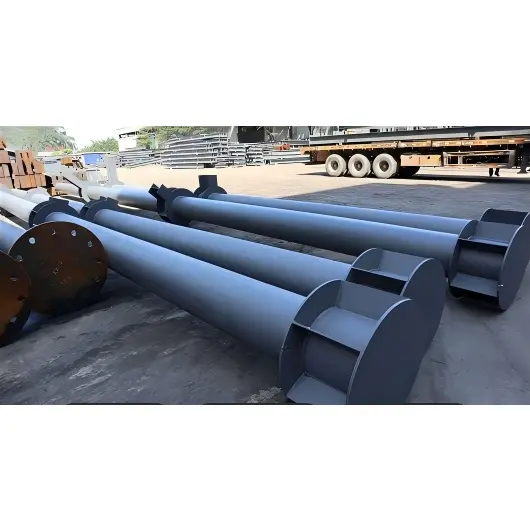

Qu'est-ce qu'une colonne de tuyaux en acier creux circulaire ?
Une colonne de tuyaux en acier creux circulaire est un composant structurel porteur vertical présentant une section transversale cylindrique creuse. Il est généralement fabriqué à partir d'acier de construction au carbone ou d'acier faiblement allié et peut être produit sous forme de tube sans soudure ou de tube laminé et soudé.
Contrairement à une colonne en acier solide, la configuration creuse réduit les matériaux inutiles tout en conservant un profil structurel solide. La géométrie circulaire répartit les contraintes autour de la circonférence et offre une résistance constante quelle que soit la direction de la charge. Cela rend la conception particulièrement utile lorsque les colonnes peuvent subir une compression axiale, une flexion, une torsion, des charges de vent ou des forces excentriques combinées.
Une spécification typique est exprimée commeφD × t × L, où D représente le diamètre extérieur, t représente l'épaisseur de la paroi et L représente la longueur de la colonne. Par exemple, φ219 × 8 × 6 000 indique un diamètre extérieur de 219 mm, une épaisseur de paroi de 8 mm et une longueur de 6 m.
Comment une colonne de tuyaux en acier creux circulaire est-elle configurée ?
Une colonne de tuyaux structurels est plus qu’un tube en acier. Pour de nombreux projets, l'assemblage complet intègre des composants de connexion et de renforcement qui permettent à la colonne de s'intégrer aux fondations, poutres, systèmes de toiture et autres éléments structurels.
- Corps de colonne :Le tuyau d'acier circulaire primaire sélectionné en fonction du diamètre, de l'épaisseur de paroi, de la longueur, de la qualité du matériau et des charges de conception.
- Plaque de base :Une plaque d'acier soudée qui transfère les charges des colonnes à la fondation via des boulons d'ancrage.
- Plaques ou anneaux raidisseurs :Renfort utilisé lorsque des charges plus élevées ou une résistance locale au flambage sont requises.
- Plaque supérieure ou bride :Fournit un point de connexion pour les poutres, les fermes, les colonnes supérieures ou d'autres composants structurels.
- Plaques de connexion et corbeaux :Facilite les connexions poutre-colonne ou tuyau-tuyau.
- Boulons à haute résistance :Utilisé pour les connexions structurelles boulonnées lorsque cela est spécifié par la conception technique.
- Revêtement protecteur :Des systèmes d'apprêt, de couche intermédiaire et de finition ou de galvanisation peuvent être appliqués en fonction des conditions environnementales.
Pour les structures extra-longues, des sections individuelles peuvent également être assemblées via des configurations d'épissure soudées, à brides ou autres.
Quels sont les principaux avantages structurels ?
Répartition équilibrée de la charge
La section circulaire n'a pas d'axe fort et faible conventionnel. Sa géométrie répartit les contraintes autour du tube, ce qui le rend adapté aux structures exposées à des charges provenant de différentes directions.
Forte performance de compression et de torsion
Les colonnes de tuyaux sont fréquemment sélectionnées pour les applications nécessitant une capacité de charge axiale importante et une résistance aux effets de torsion. La section creuse fermée offre également une efficacité structurelle utile là où la stabilité et le chargement multidirectionnel sont importants.
Exposition réduite au vent
Le profil cylindrique profilé peut réduire la résistance aérodynamique par rapport aux profils structurels angulaires. Cette caractéristique peut être précieuse pour les colonnes exposées dans les auvents, les passerelles, les tours, les structures de stade et autres installations extérieures.
Installation efficace
Par rapport à certaines alternatives structurelles plus lourdes, les colonnes creuses en acier peuvent offrir un rapport résistance/poids efficace. La fabrication en usine des plaques de base, des composants de connexion, des trous et des revêtements protecteurs peut également réduire la quantité de traitement requis sur le chantier de construction.
Flexibilité architecturale
L’aspect cylindrique lisse fonctionne bien lorsque les composants structurels sont intentionnellement visibles. Les colonnes circulaires peuvent donc combiner des fonctions structurelles et architecturales dans les bâtiments commerciaux, les équipements publics, les structures paysagères et les projets industriels modernes.
Quelles spécifications les acheteurs doivent-ils évaluer ?
Le choix d'une colonne structurelle doit commencer par les exigences techniques plutôt que par la simple sélection d'un diamètre de tuyau. La qualité du matériau, l'épaisseur de la paroi, la longueur, la configuration des connexions, les conditions de charge, les tolérances de fabrication et l'environnement de corrosion influencent tous la spécification finale.
| Paramètre | Informations typiques | Pourquoi c'est important |
|---|---|---|
| Nuance d'acier | Q235B / Q355B | Détermine la résistance de base et l'adéquation aux charges structurelles |
| Diamètre extérieur | Env. φ89–φ1020 mm et tailles personnalisées | Influence la capacité de charge, la stabilité, la conception des connexions et l'apparence |
| Épaisseur de paroi | Env. 4 à 50 mm | Prend en charge la résistance structurelle et la résistance au flambement local |
| Longueur | Généralement 6 m / 9 m / 12 m | Détermine les exigences en matière de transport, de montage et d'épissure |
| Type de fabrication | Sans soudure ou soudé | Sélectionné en fonction du diamètre, de la charge, des exigences de fabrication et du coût |
| Protection des surfaces | Revêtement de peinture ou galvanisation à chaud | Aide à protéger l’acier contre la corrosion dans différents environnements |
| Composants de connexion | Plaques de base, brides, raidisseurs, boulons, corbeaux | Assure la compatibilité avec le système structurel global |
Par exemple, les informations produit de HAISHENG identifient Q235B et Q355B comme qualités de matériaux courantes et fournissent les dimensions des tuyaux au format φD × t × L. Les dimensions structurelles réelles doivent toujours être déterminées à partir des calculs du projet et des normes de conception applicables.
Comment les colonnes circulaires de tuyaux en acier creux sont-elles fabriquées ?
La fabrication professionnelle convertit les tuyaux ou les plaques d'acier en un assemblage structurel fini prêt pour le transport et l'installation. Un processus de production contrôlé permet de maintenir la précision dimensionnelle, la qualité des soudures, la rectitude et la protection des surfaces.
- Inspection des matières premières :La qualité de l'acier, les dimensions, l'état de surface et la documentation relative aux matériaux sont vérifiés.
- Coupe:Les tuyaux ou les plaques d'acier sont coupés selon la longueur de colonne requise et les dessins de fabrication.
- Formation:Les colonnes soudées de grand diamètre peuvent être produites en laminant des tôles d'acier pour leur donner une forme cylindrique suivie d'un soudage.
- Fin de la préparation :Les extrémités des colonnes peuvent être usinées ou biseautées pour obtenir la géométrie de connexion requise.
- Assemblage des composants :Les plaques de base, les plaques supérieures, les raidisseurs, les corbeaux, les brides et les plaques de connexion sont positionnés conformément aux dessins techniques.
- Soudage:Les composants sont soudés à l'aide de procédures de fabrication appropriées, avec des tests non destructifs appliqués si nécessaire.
- Lissage et correction :La déformation du soudage et la rectitude des colonnes sont vérifiées et corrigées si nécessaire.
- Traitement des trous :Les trous de boulons et de services publics sont percés ou traités selon des dimensions et des emplacements spécifiés.
- Traitement de surface :La rouille et la calamine peuvent être éliminées par sablage avant l'application de l'apprêt et du revêtement protecteur.
- Contrôle final :Les dimensions, les connexions, les soudures, l'état du revêtement, les marquages et l'emballage sont inspectés avant expédition.
Pour les colonnes de grand diamètre, la construction soudée offre une plus grande flexibilité en termes de diamètre et d’épaisseur de paroi. Les colonnes de tuyaux sans soudure, quant à elles, peuvent être utiles lorsqu'une construction sans soudure et des exigences dimensionnelles spécifiques sont préférées.
Où sont utilisées les colonnes circulaires de tuyaux en acier creux ?
La combinaison de performances structurelles et d'une géométrie cylindrique épurée permet à ces colonnes de servir à la fois à des fins d'ingénierie et d'architecture.
- Installations industrielles :Utilisé comme supports structurels verticaux dans les usines et les installations de production.
- Stades et salles de grande envergure :Convient aux structures où le chargement multidirectionnel et l'apparence architecturale sont importants.
- Passerelles et auvents :Le profil lisse offre une solution pratique pour les supports extérieurs exposés.
- Bâtiments préfabriqués :Les composants fabriqués en usine peuvent simplifier l’assemblage et améliorer la coordination de la construction.
- Ponts et ouvrages municipaux :Applicable aux piliers sélectionnés, aux éléments de support, aux poteaux de garde-corps et aux structures associées.
- Architecture paysagère :Les colonnes cylindriques peuvent fournir un support structurel tout en conservant une apparence visuelle épurée.
- Structures de grande hauteur :Les éléments CHS plus grands peuvent être conçus pour supporter des charges verticales et combinées importantes.
Comment se compare-t-il aux autres colonnes en acier ?
Différents profils structurels répondent à différents objectifs d'ingénierie. Une section creuse circulaire doit donc être évaluée en fonction des exigences du projet plutôt que traitée comme un remplacement universel de la section en H ou des sections creuses carrées/rectangulaires.
| Fonctionnalité | Section creuse circulaire | Section creuse carrée/rectangulaire | Acier à section en H |
|---|---|---|---|
| Coupe transversale | Rond et creux | Carré ou rectangulaire et creux | Profil ouvert en forme de H |
| Comportement multidirectionnel | Equilibré autour de la section | Dépend de la géométrie de la section | Les axes forts et faibles sont distincts |
| Résistance à la torsion | Fort comportement en section fermée | Bon comportement en section fermée | Généralement moins efficace en torsion |
| Exposition au vent | Profil cylindrique profilé | Profil plus angulaire | Profilé à bride et âme ouverts |
| Apparence architecturale | Lisse et cylindrique | Aspect géométrique épuré | Aspect structurel conventionnel |
| Applications typiques | Grandes portées, structures apparentes, colonnes, supports architecturaux | Bâtiments, charpentes, supports d'équipements | Charpentes à plusieurs étages et systèmes structurels lourds |
La section appropriée dépend des calculs structurels, des exigences de connexion, des conditions de fabrication, de la disponibilité des matériaux, du budget du projet et des normes de construction applicables.
Comment les acheteurs doivent-ils sélectionner la bonne colonne ?
Pour les équipes d’approvisionnement, les ingénieurs, les entrepreneurs et les fabricants de structures en acier, une spécification technique claire peut réduire considérablement les problèmes de communication et les retards dans les devis.
- Définissez les charges de conception :Fournissez les charges axiales, les moments de flexion, les effets de torsion, les charges de vent, les conditions sismiques et d'autres informations de conception pertinentes.
- Confirmez les dimensions :Spécifiez le diamètre extérieur, l’épaisseur de paroi, la longueur et les tolérances dimensionnelles requises.
- Sélectionnez la qualité du matériau :Q235B et Q355B sont des choix courants, tandis que la qualité finale doit être conforme aux exigences de conception du projet.
- Déterminez les détails de la connexion :Indiquez les dimensions de la plaque de base, la disposition des boulons d'ancrage, les exigences en matière de brides, les emplacements de connexion des poutres et les détails des raidisseurs.
- Pensez à l'environnement :Les environnements extérieurs, humides, côtiers ou chimiquement agressifs peuvent nécessiter une protection renforcée contre la corrosion.
- Confirmer les exigences d'inspection :Discutez de l’inspection dimensionnelle, de l’inspection des soudures, des tests non destructifs, de l’épaisseur du revêtement et de la documentation avant la production.
- Planifier la logistique :Tenez compte de la longueur des colonnes, des restrictions de transport, des points de levage, de la segmentation, de l'emballage et de la séquence d'installation.
Un dessin détaillé ou un ensemble de spécifications permet au fabricant de déterminer l'itinéraire de fabrication et la configuration de connexion les plus appropriés. Les acheteurs peuvent également examiner les composants de construction en acier pour comprendre comment les colonnes s'intègrent aux autres éléments en acier fabriqués.
Foire aux questions
Quels matériaux sont couramment utilisés pour les colonnes circulaires en tubes d'acier creux ?
Les aciers de construction Q235B et Q355B sont couramment spécifiés pour ces colonnes. Le matériau final doit être sélectionné en fonction des calculs structurels, des normes applicables, des conditions environnementales et des exigences du projet.
Quelle est la différence entre les colonnes de tuyaux sans soudure et soudées ?
Les colonnes sans soudure sont fabriquées à partir de tuyaux en acier sans soudure et n'ont pas de soudure longitudinale. Les colonnes soudées sont formées de tôles d'acier et reliées par soudage. La construction soudée offre une plus grande flexibilité pour les grands diamètres et les épaisseurs de paroi personnalisées, tandis que les tuyaux sans soudure peuvent être avantageux pour des exigences structurelles et de diamètre spécifiques.
Une colonne circulaire en tube d'acier creux peut-elle être personnalisée ?
Oui. En fonction des capacités de fabrication et des exigences techniques, le diamètre, l'épaisseur de paroi, la longueur, les plaques de base, les connexions supérieures, les raidisseurs, les plaques de connexion, les trous de boulons, les oreilles de levage, les configurations d'épissure et les traitements de surface peuvent être personnalisés.
Comment se déroule la protection contre la corrosion ?
Les options courantes incluent le grenaillage suivi de systèmes d'apprêt, d'intermédiaire et de finition. La galvanisation à chaud peut également être envisagée pour des applications appropriées, en particulier lorsqu'une protection renforcée contre la corrosion est requise.
Les colonnes de tuyaux circulaires conviennent-elles aux structures extérieures ?
Ils peuvent être utilisés dans des applications extérieures telles que des auvents, des allées piétonnières, des structures paysagères, des installations municipales et d'autres systèmes en acier exposés lorsque les dimensions des colonnes, la conception structurelle, les connexions et le système de protection contre la corrosion sont correctement spécifiés.
Quelles informations doivent être fournies lors d’une demande de devis ?
Les informations utiles comprennent la quantité, la qualité de l'acier, le diamètre extérieur, l'épaisseur de la paroi, la longueur, les dessins de connexion, les détails de la plaque de base, les exigences de traitement de surface, les normes d'inspection, la destination et le calendrier de livraison prévu. Les dessins structurels sont particulièrement utiles pour les projets personnalisés.
Pourquoi travailler avec un fabricant professionnel ?
Une colonne structurelle doit fonctionner dans le cadre d'un système porteur complet, la sélection de produits ne doit donc pas se limiter à la comparaison des prix des tuyaux. La précision de la fabrication, la qualité du soudage, les détails de connexion, la protection des surfaces, les procédures d'inspection, l'emballage et la coordination de la livraison affectent tous le résultat final du projet.
HAISHENG fournit des colonnes de tuyaux en acier creux circulaires utilisant de l'acier de construction Q235B ou Q355B et prend en charge les configurations de fabrication, notamment les plaques de base, les raidisseurs, les plaques de connexion, les boulons à haute résistance et les revêtements de protection. Pour les exigences spécifiques au projet, les acheteurs peuvent fournir des dessins, des dimensions, des informations de chargement, la quantité et les conditions d'application afin que la configuration de colonne appropriée puisse être évaluée.
Vous planifiez un projet de structure en acier ou recherchez des colonnes structurelles personnalisées ?Partagez vos dessins et exigences techniques avec HAISHENG dès aujourd'hui. Pour la sélection des matériaux, les détails de fabrication, les configurations de connexion, la prise en charge des devis et la planification de la livraison,Contactez-nouspour discuter de votre projet avec l'équipe HAISHENG.
