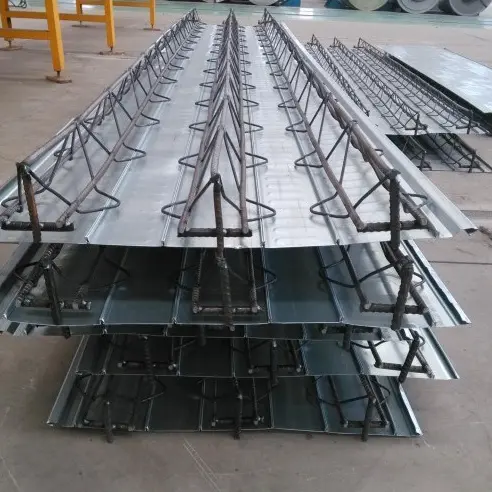

Panneaux de plancher en acier soutenus par des fermes

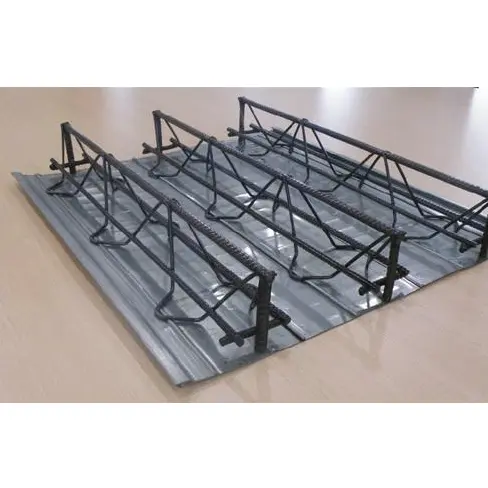

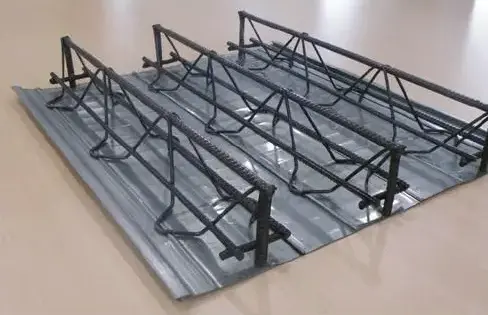

Les panneaux de platelage de plancher en acier soutenus par des fermes sont un composant préfabriqué courant pour les planchers composites acier-béton coulés sur place. Ils se composent d'une ferme d'armature triangulaire (formée par soudage par points automatisé) intégrée à un coffrage de fond permanent ou amovible. Pendant la construction, le panneau supporte indépendamment le poids du béton humide et les charges de construction ; Une fois le béton durci, l'armature des fermes sert d'acier porteur principal pour la dalle, éliminant ainsi le besoin de lier de nombreuses barres d'armature sur place. Disponibles en trois types : coffrage amovible en acier, coffrage permanent en acier et coffrage permanent en panneaux inorganiques, ces panneaux répondent à diverses exigences du projet en matière de résistance à la corrosion, de protection incendie et de coût. Ils sont largement utilisés dans les structures en acier de grande hauteur, les garages souterrains, les installations industrielles lourdes et les projets commerciaux de mezzanine LOFT.

Liste des normes de conformité

- Production et acceptation du produit : JG/T 368-2012 « Platelage de plancher en treillis en barres d'acier »

- Atlas de conception structurelle : 22G522-1 « Dalles de plancher composites en treillis et béton à barres d'acier »

- Code de construction préfabriqué : T/CECS 1069-2022 « Spécifications techniques pour l'application de planchers en treillis en barres d'acier préfabriqués »

- Normes de flexion et de charge des dalles : GB 50017 "Norme pour la conception des structures en acier"

Catégories de produits et champ d'application

Les panneaux de plancher en acier soutenus par des fermes sont classés en trois types standards en fonction de la méthode de retrait du coffrage :

2.1 Type de coffrage inférieur amovible en acier galvanisé

Le panneau inférieur utilise une tôle d'acier galvanisé S250GD+Z de 0,5 à 0,7 mm. Il est retiré et récupéré une fois que le béton a atteint sa résistance nominale, ce qui permet une réutilisation répétée du coffrage. Ce type convient aux usines standardisées à plusieurs étages et aux projets de mezzanine répétitifs à grande échelle ; cela réduit le coût du matériau par dalle et la face inférieure résultante est lisse, ne nécessitant aucun nivellement supplémentaire.

2.2 Variante de coffrage inférieur en acier galvanisé permanent

Le panneau inférieur utilise de l'acier galvanisé de 0,6 à 1,0 mm d'épaisseur, qui reste intégré de manière permanente dans la dalle de plancher pour aider à résister aux fissures de retrait. Adapté aux immeubles de bureaux de grande hauteur et aux planchers d’entrepôts de grande portée, il élimine le besoin de décoffrage et de levage, tout en réduisant le risque de fuite et de fissuration des dalles.

2.3 Variante de coffrage inférieur permanent inorganique

Remplace le panneau inférieur galvanisé par un panneau de fibrociment de 8 à 12 mm ou une feuille de mousse de ciment ; l'ensemble répond aux normes d'incombustibilité de classe A et ne présente aucun risque de corrosion de l'acier. Convient aux intérieurs résidentiels, aux locaux techniques fermés et aux sols nécessitant des indices de résistance au feu élevés ; le dessous du panneau permet un plâtrage direct ou une suspension au plafond.

Spécifications des composants principaux intégrés en usine

3.1 Spécifications des fermes d’armature triangulaires en acier

Hauteurs de fermes standard : 70/90/100/120/150/180/200/270 mm ; épaisseur totale de la dalle = hauteur des fermes + enrobage supérieur de 30 à 50 mm. L'espacement standard centre à centre des fermes est de 200 mm ; chaque panneau comporte généralement 3 à 4 fermes.

3.2 Spécifications du matériau de base du coffrage inférieur galvanisé

- Nuance d'acier de base : S250GD+Z, Q235

- Épaisseur de l'acier de base : 0,5 mm, 0,6 mm, 0,7 mm, 0,8 mm

- Revêtement galvanisé : Z120 g/m² (double face) pour l'intérieur des terres ; Z275 g/m² (double face) pour les zones côtières/à forte humidité

- Profil du panneau : Structure micro-nervurée avec bords emboîtables intégrés en forme de S ; largeurs d'installation effectives standard de 576 mm et 600 mm

3.3 Normes de soudage composites en usine

La membrure inférieure de la ferme est reliée au coffrage inférieur par soudage par points par résistance ; les points de soudure sont espacés uniformément à des intervalles de 50 à 75 mm avec une résistance au cisaillement en un seul point ≥ 15 kN. Le brûlage du coffrage inférieur est interdit afin d'éviter les fuites ponctuelles de coulis lors du coulage du béton. Le coffrage inférieur inorganique est fixé via des clips de verrouillage mécaniques plutôt que par soudage à haute température.

Liste des matériaux auxiliaires et accessoires sur site

4.1 Accessoires d'étanchéité des bords

1. Formes de bord en acier galvanisé en forme de L : 0,8 à 1,2 mm d'épaisseur ; utilisé pour sceller les bords des dalles, les ouvertures et les côtés en porte-à-faux, empêchant ainsi les débordements de béton et les fuites de coulis.

2. Plaques d'extrémité : fabriquées dans le même matériau que le coffrage inférieur ; scellez les cavités creuses aux deux extrémités de la ferme pour éviter les fuites de coulis et la perte d'agrégats.

3. Bandes d'étanchéité inter-panneaux : insérées dans les joints de verrouillage entre les panneaux inférieurs pour s'adapter aux tolérances d'assemblage et bloquer les infiltrations de coulis.

4.2 Accessoires d'ancrage de poutres en acier

1. Goujons avec viroles en céramique (goujons à tête) : spécifications Φ16 et Φ19 ; soudé par fusion à la semelle de la poutre en acier pour faciliter le transfert de cisaillement entre la dalle et la poutre.

2. Barres d'ancrage transversales : s'étendent de 50 mm au-delà de l'extrémité de la dalle et se chevauchent sur le dessus de la poutre en acier, permettant une action structurelle continue et collaborative sur les dalles à plusieurs travées.

4.3 Matériaux auxiliaires pour la construction du plancher

1. Renfort de répartition anti-fissures : HPB300/HRB400 (Φ6–Φ8) espacés de 200–250 mm ; neutralise les contraintes causées par le retrait thermique du béton.

2. Entretoises de conduits et chaises d'armature : utilisées pour positionner/élever les conduits MEP et soutenir les renforts dans les zones de dalles épaissies, empêchant ainsi l'affaissement des barres d'armature.

4.4 Composants de construction temporaires

1. Solives de support temporaires et étais verticaux : installés pour des portées > 3,3 m et retirés une fois que le béton a atteint la résistance requise ; non requis pour les dalles à courte portée.

2. Boucles de levage intégrées : points de levage intégrés en usine compatibles avec le levage par grue à tour de panneaux entiers, empêchant la déformation pendant le levage.

Comparaison des performances transversales sur quatre types de planchers

En évaluant quatre dimensions techniques fondamentales : le comportement structurel, la capacité de portée non supportée, les coûts de main-d'œuvre et les coûts d'ignifugation, les panneaux de plancher en acier supportés par des fermes sont comparés aux systèmes de terrasse à profil ouvert, à profil fermé et non coulés (sans composite) :

5.1 Avantages en termes de performances structurelles

1. Capacité de charge bidirectionnelle : le seul platelage de plancher préfabriqué qui prend en charge une action de charge bidirectionnelle coulée sur place ; adapté aux grilles de colonnes irrégulières et aux grands porte-à-faux dépassant 3 mètres. En revanche, les tabliers à nervures ouvertes et fermées reposent sur la tôle d'acier pour la portance unidirectionnelle et ne peuvent pas satisfaire aux exigences de vérification de charge bidirectionnelle.

2. Portée maximale non supportée : La série TD prend en charge des portées non supportées allant jusqu'à 6,0 mètres, dépassant de loin les limites des tabliers à nervures fermées (2,8 à 3,5 m) et des tabliers à nervures ouvertes (2,0 à 2,8 m), réduisant ainsi le nombre requis de poutres primaires et secondaires.

3. Stabilité des vibrations : comporte une structure en béton armé solide intégrée avec une faible amplitude de vibration naturelle ; convient aux installations équipées d'équipements vibrants ou aux sols d'entrepôts à forte charge, garantissant l'absence de délaminage ou de fissuration de la surface lors d'une utilisation à long terme.

5.2 Différences de construction sur site

1. Économies de main d'œuvre : le renforcement principal est 100 % préfabriqué en usine, ne nécessitant que le placement des barres de distribution supérieures sur site ; cela réduit le travail de fixation des barres d'armature sur site de plus de 70 % et évite les problèmes courants tels que le déplacement des barres d'armature ou une couverture de béton insuffisante associée à la fixation manuelle.

2. Réduction des coffrages et des échafaudages : Le coffrage de fond permanent remplace le coffrage en bois ; aucun échafaudage sur toute la surface n'est requis pour les portées ≤ 3,6 m, et les structures en acier à plusieurs étages permettent une construction progressive et continue, raccourcissant le calendrier global de 30 à 50 %.

3. Compatibilité d'installation des services publics : la ferme triangulaire crée des vides ouverts organisés, permettant aux lignes de plomberie et électriques de passer horizontalement sans couper la structure du rez-de-chaussée ; à l'inverse, les tabliers à nervures fermées ou non remplis de béton ont un espace interne limité, ce qui rend les pénétrations de services publics susceptibles de compromettre la section transversale structurelle.

5.3 Résistance au feu et différences de coûts

1. Résistance au feu inhérente : les armatures porteuses sont entièrement enrobées de béton, offrant un indice de résistance au feu inhérent de 1,5 à 2 heures sans qu'il soit nécessaire d'appliquer des revêtements ignifuges sur la face inférieure ; Les tabliers à nervures ouvertes et fermées nécessitent une pulvérisation ignifuge totale ou partielle, tandis que les tabliers en acier non remplis de béton nécessitent un remplissage en laine de roche pour répondre aux normes.

2. Coût du cycle de vie complet : Bien que le prix unitaire du panneau nu soit supérieur à celui d'un platelage à profil ouvert, le coût global des projets de longue portée est de 8 à 12 % inférieur à celui d'un platelage à profil fermé et d'environ 15 % inférieur à celui d'un platelage tout en acier sans coulée, après déduction des coûts de coffrage, d'échafaudage, de revêtement ignifuge et de main d'œuvre des barres d'armature.

5.4 Limites et solutions sur site

1. Limitation 1 : Le poids propre des panneaux individuels est supérieur à celui d'un platelage profilé standard, ce qui limite le nombre de panneaux pouvant être levés simultanément pour les projets de grande hauteur. Solution : Coupez les panneaux à des longueurs spécifiques en sections et hissez-les par lots échelonnés pour éviter de perturber le calendrier global d'installation.

2. Limite 2 : La flexibilité de coupe pour les coins et les bords irréguliers est inférieure à celle des terrasses à profil ouvert. Solution : effectuez des découpes irrégulières via CNC en usine, avec seulement un rognage mineur requis sur site.

Processus de production standardisé entièrement automatisé

6.1 Inspection à l'arrivée des matières premières

Vérifier les certificats de qualité du numéro de chaleur des barres d'armature et les rapports d'essais de revêtement de bobines galvanisées ; effectuer de nouveaux tests aléatoires sur la limite d'élasticité des barres d'armature et l'adhérence du revêtement galvanisé. Rejeter les matériaux présentant de la rouille, des défauts de revêtement ou des déformations ; générer simultanément des paramètres de production pour la coupe et la hauteur des fermes en fonction des dessins de construction.

6.2 Redressage et coupe des barres d'armature CNC

Redressez les barres d'armature enroulées jusqu'à une tolérance de rectitude de ≤ 2 mm/m et coupez-les à des longueurs de panneau uniformes (tolérance de longueur contrôlée à ± 3 mm) ; empilez les barres d'accords supérieure/inférieure et les barres Web dans des zones séparées pour éviter les erreurs de mélange.

6.3 Formage de rouleaux de panneaux de base galvanisés

Après déroulement, nivellement et dépoussiérage, la bande d'acier galvanisé subit un laminage continu de micro-nervures ; les bords sont formés en joints imbriqués en forme de S. Les tolérances de longueur et de largeur du panneau de base sont respectivement de ± 3 mm et ± 2 mm ; Le découpage au plasma pour les ouvertures irrégulières est effectué simultanément.

6.4 Soudage par points automatique et assemblage de fermes triangulaires

Positionnez les membrures supérieures et inférieures à l'aide d'un système à double voie (écart de la ligne centrale ≤ ± 5 mm) ; alimente automatiquement les barres Web en forme de V à intervalles égaux. Soudage par points utilisant un courant haute fréquence (17 à 19 kA) et une pression de soudage (0,32 à 0,38 MPa) pour éliminer les soudures à froid et la combustion excessive des barres d'armature.

6.5 Assemblage des fermes et du coffrage inférieur

Un outillage mécanique est utilisé pour positionner l'espacement des fermes, et des points de soudure relient le renfort de la membrure inférieure à la tôle d'acier inférieure à intervalles réguliers ; les panneaux de coffrage de fond inorganiques sont fixés à l'aide de clips pour éviter d'endommager la structure ignifuge du matériau inorganique.

6.6 Finition de précision des extrémités

Installation d'embouts et de renfort d'ancrage des roulements ; renforcement des bords latéraux ; mise en place de renforts annulaires supplémentaires autour des ouvertures pour éliminer les risques de fissuration sous contrainte aux extrémités.

6.7 Inspection de la qualité en usine en plusieurs étapes

1. Inspection visuelle : aucun pelage du revêtement galvanisé, aucun renfort tordu ou perforation dans la feuille inférieure ; écart de planéité de la surface ≤5 mm sur une portée de 2 m.

2. Vérification dimensionnelle : inspection à 100 % de la hauteur des fermes (tolérance ±2 mm) et de la longueur du panneau (tolérance ±3 mm).

3. Vérifications ponctuelles mécaniques : tests de pelage des soudures par quart de travail ; essais de charge-déformation sur panneaux de plancher par lot.

4. Réparation des défauts : application d'une peinture de réparation riche en zinc sur les zones rayées de la feuille inférieure ; épaisseur de film sec ≥100μm.

6.8 Stockage, emballage et expédition

Les panneaux de plancher en acier soutenus par des fermes sont empilés en couches sur du bois de calage ; des protections de bord sont installées pour éviter les dommages causés par les impacts lors du levage ; la pile est enveloppée dans un film extérieur imperméable à la pluie ; les expéditions comprennent le certificat de conformité, le rapport sur la qualité des matériaux et les dossiers d'inspection en usine.

Paramètres mécaniques clés pour la sélection technique

1 Durée claire non prise en charge de la série TD

2 Norme de charge et de déflexion

Poids mort (sans béton) : 12-18 kg/㎡ (TD70-TD120)

Charge utile du bureau : 2,5 kN/㎡ ; Charge vive de l'entrepôt : 3,0-5,0 kN/㎡

Charge utile au sol pour équipement lourd : 6,0-10,0 kN/㎡ (renforcé)

Limite de déflexion : ≤L/250 dans des conditions de service normales

Augmentation continue de la portée multi-travées : 15 % à 20 %

Guide de sélection rapide

- Mezzanines LOFT & bureaux à plusieurs étages : TD70/TD90 ; épaisseur totale de la dalle 110-120 mm ; portée ≤3,6 m ; coffrage de fond permanent en acier préféré.

- Garages souterrains et centres commerciaux : TD120/TD150 ; épaisseur totale de la dalle 140-160 mm ; portée 3,6 à 5,0 m.

- Installations industrielles lourdes et planchers d'équipement : TD180/TD200 ; espacement personnalisé des fermes (intervalles plus rapprochés) pour améliorer la capacité portante en compression locale.

- Intérieurs résidentiels et zones à haut classement au feu : Coffrage de fond permanent en fibres inorganiques ; répond aux exigences de résistance au feu de classe A pour le plâtre intérieur.

FAQ

Q1 : La feuille inférieure se déformera-t-elle ou se gonflera-t-elle pendant le coulage du béton ?

R : Avec un espacement conforme des points de soudure, aucun renflement ne se produit. L'espacement des soudures en usine est strictement contrôlé entre 50 et 75 mm, et la structure micro-nervurée de la feuille inférieure résiste à la pression latérale. La déflexion élastique ne se produit que si la portée dépasse la limite pour une construction non étayée et sans supports temporaires ; ceci est facilement évité en installant des supports verticaux conformément aux spécifications.

Q2 : Le revêtement galvanisé en sous face de dalle nécessite-t-il un traitement anticorrosion complémentaire après dépose du coffrage de fond amovible ?

R : Non. Après avoir retiré le coffrage, le dessous de la dalle est une surface de béton brut sans acier exposé, il n'y a donc aucun risque de rouille. Contrairement au coffrage permanent en acier, aucun entretien anticorrosion ultérieur n’est nécessaire.

Q3 : Quelle est la longueur maximale du porte-à-faux et un renforcement supplémentaire est-il nécessaire ?

R : Les tabliers en treillis standard autorisent un porte-à-faux maximum d'un seul côté de 3 m. Pour les porte-à-faux entre 1,5 m et 3 m, il suffit d'augmenter la densité du renfort de répartition supérieure et d'ajouter une poutre de fermeture de bord ; il n’est pas nécessaire d’augmenter la hauteur des fermes. Les porte-à-faux dépassant 3 m nécessitent des fermes plus hautes personnalisées et un renfort d'ancrage incliné.

Q4 : Quel type de coffrage de fond est le plus durable pour les environnements côtiers avec brouillard salin ?

R : Privilégiez l'utilisation du coffrage permanent en acier galvanisé Z275 (qui ne nécessite pas de décapage), car le revêtement résiste au brouillard salin pendant plus de 2 000 heures. Les coffrages amovibles sont interdits pour les projets côtiers exposés à des brouillards salins élevés afin d'éviter la corrosion aux points d'ancrage des poutres en acier après leur retrait ; Le coffrage permanent inorganique n'est pas affecté par le brouillard salin et convient à un usage général.

Q5 : Qu'est-ce qui est le plus facile à obtenir : les dessins pour les panneaux de plancher en acier supportés par des fermes ou pour les planchers en acier à profil fermé ?

R : Les panneaux de plancher en acier soutenus par des fermes ont un taux de réussite d'approbation plus élevé ; ils sont directement inclus dans l'atlas des normes nationales 22G522, de sorte que les instituts de conception n'ont pas besoin d'effectuer une vérification structurelle spécialisée supplémentaire. En revanche, les platelages en acier profilés à profil fermé nécessitent une vérification séparée de la résistance au glissement acier-béton, et le processus d'approbation pour les plans d'étage de forme irrégulière prend plus de temps.
