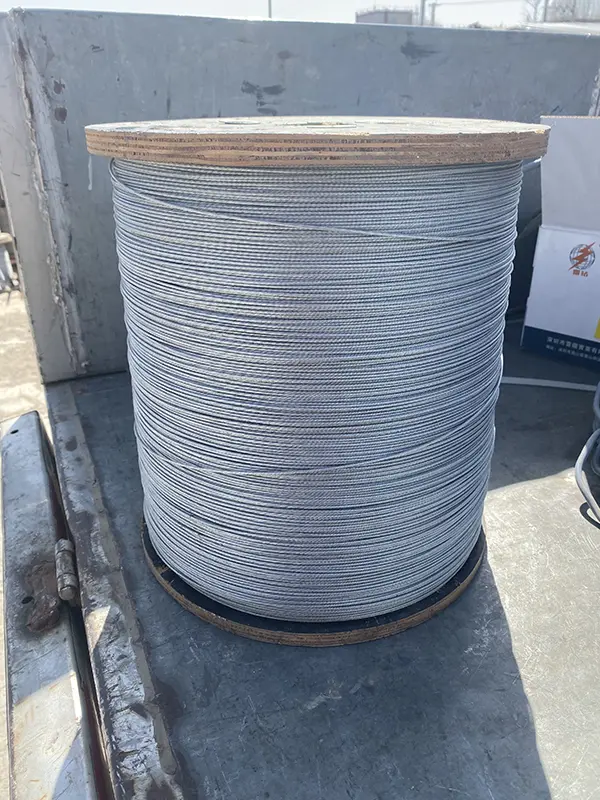

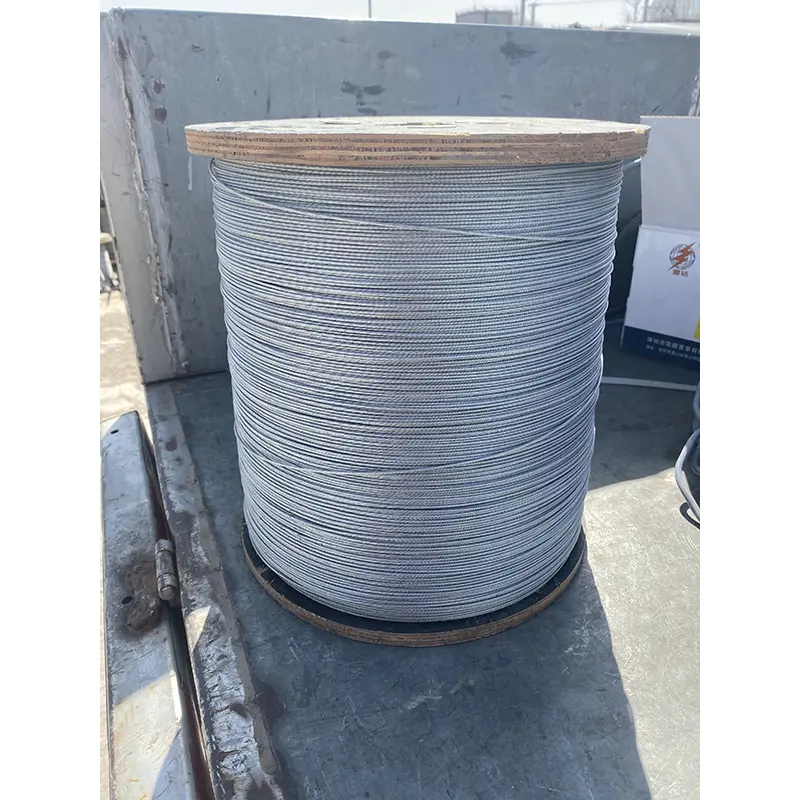

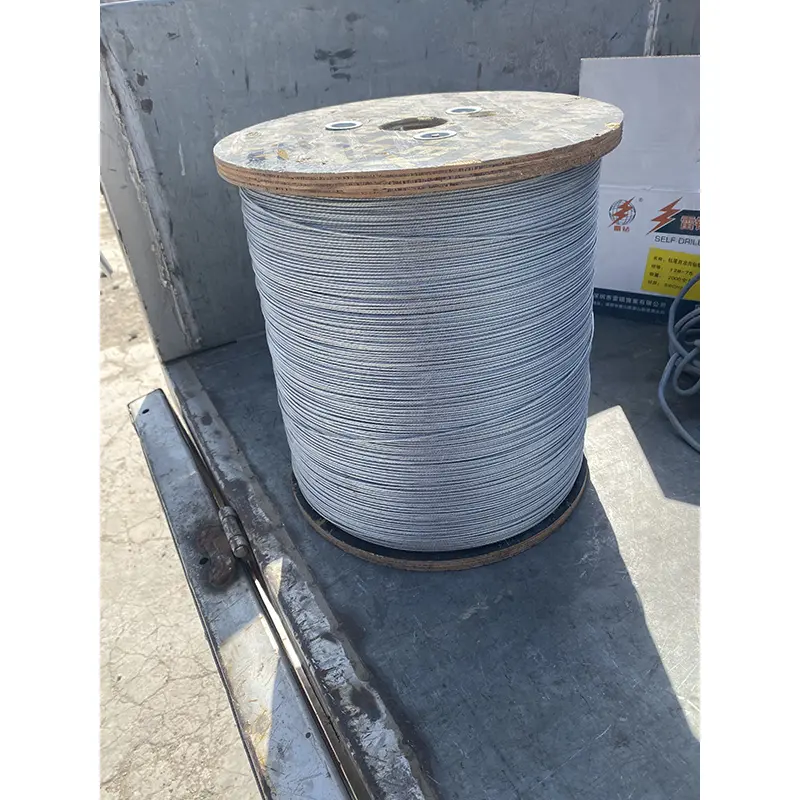

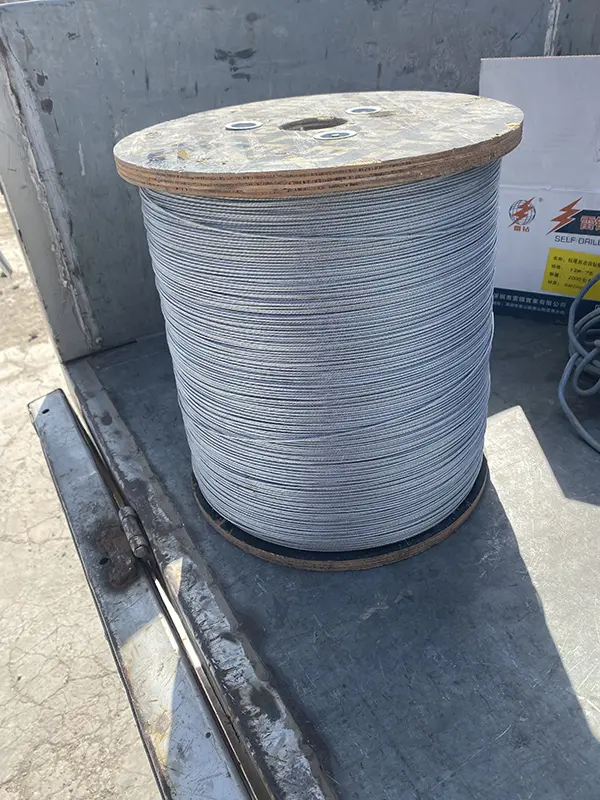

Câbles métalliques en acier galvanisé pour la construction

Fabriqués à partir de fil d'acier à haute teneur en carbone de haute qualité, ces câbles sont soumis à des processus d'immersion à chaud ou d'électrogalvanisation pour une protection contre la corrosion. Les câbles en acier galvanisé pour la construction conviennent à divers environnements corrosifs, y compris les environnements intérieurs, extérieurs, exposés et côtiers, ce qui en fait des composants porteurs, de contreventement et de sécurité indispensables dans l'ingénierie des structures en acier.

Caractéristiques du produit

I. Corrosion et résistance aux intempéries

1. La couche de surface galvanisée agit comme une barrière contre l'air, l'humidité et le sel, offrant une solide résistance à la rouille et à la corrosion. Il convient aux environnements extérieurs, côtiers et humides, retardant efficacement la corrosion et la rupture des fils.

2. Disponible en deux types : électro-galvanisé et galvanisé à chaud. Les cordes électrogalvanisées présentent une finition lisse et un revêtement uniforme, tandis que les cordes galvanisées à chaud ont un revêtement plus épais, offrant une résistance supérieure au brouillard salin et au vieillissement, ainsi qu'une durée de vie en extérieur nettement plus longue.

II. Performances mécaniques et portantes

1. Torsadés à partir de fil d'acier à haute teneur en carbone, ces câbles offrent une résistance à la traction élevée (grades standard : 1 570 à 1 960 MPa) et une capacité de charge stable, répondant aux exigences de contreventement, de portance et de traction dans les structures en acier.

2. Ils possèdent une excellente flexibilité globale et des performances de pliage excellentes, permettant le pliage, l'enroulement et le filetage pendant l'installation ; cela les rend adaptés aux configurations complexes impliquant des joints irréguliers, des coins et des tensions inclinées.

3. La corde répartit la tension uniformément et offre une résistance élevée aux chocs et à la fatigue ; il résiste à la rupture des fils sous des charges prolongées et répétitives et assure un facteur de sécurité élevé pendant le fonctionnement.

III. Structure et caractéristiques opérationnelles

1. Présente des configurations classiques telles que 6×19 et 6×37, offrant un équilibre entre flexibilité et rigidité : le type 6×19 est relativement rigide et résistant à l'usure, ce qui le rend adapté aux applications de tension fixe ; le type 6×37 est plus flexible, ce qui le rend idéal pour le pliage, le levage et l’utilisation dans des zones sujettes à des mouvements fréquents.

2. Léger ; Par rapport aux tirants en acier de construction, ces câbles sont plus faciles à transporter, à installer et à tendre sur site.

3. Un allongement contrôlé et une déformation stable sous charge garantissent la rigidité globale des composants tels que la toiture en acier, les murs-rideaux et les garde-corps.

IV. Construction et adaptabilité

1. Disponible dans une large gamme de spécifications et de diamètres, permettant une sélection flexible basée sur les exigences de charge ; l'installation est facilement complétée à l'aide d'accessoires assortis tels que des serre-câbles, des tendeurs et du matériel de gréage.

2. Le revêtement de surface galvanisé offre un coefficient de frottement modéré, empêchant le glissement après la fixation et la tension et garantissant des points de connexion fiables.

3. Facile à traiter ; les longueurs peuvent être coupées sur site selon les besoins, ce qui entraîne un faible gaspillage de matériaux et une efficacité de construction élevée.

V. Economic Value and Comparative Advantages

1. Coût inférieur à celui des câbles métalliques en acier inoxydable ; la résistance à la corrosion et les propriétés mécaniques répondent aux besoins de la grande majorité des applications de structures en acier, offrant une excellente rentabilité.

2. Offre une durée de vie plus de trois fois plus longue que les câbles en acier brillants ordinaires (non revêtus) dans les environnements extérieurs ou humides, réduisant ainsi les coûts de remplacement et de maintenance à long terme.

VI. Limites

1. Le revêtement galvanisé est susceptible de se décoller localement en raison d'impacts avec des objets durs ou de frottements importants ; les zones endommagées sont sujettes à une rouille progressive, c'est pourquoi les rayures pointues doivent être évitées lors de l'installation et de l'utilisation.

2. Ne convient pas à une immersion à long terme dans des environnements hautement corrosifs impliquant des acides ou des alcalis forts.

3. La surcharge est strictement interdite ; les câbles doivent être remplacés rapidement si des fils cassés, des torons cassés ou une corrosion grave sont détectés.

Utilisations et champ d'application

I. Utilisations principales

1. Renforcement et support structurels : les câbles en acier galvanisé pour la construction peuvent être utilisés comme câbles de haubanage, cordes d'attache horizontales ou lignes de haubanage pour les toits, les murs, les fermes et les charpentes spatiales afin d'améliorer la stabilité globale des structures en acier, de répartir les charges et de minimiser la déformation.

2. Fixation de murs-rideaux et d'enceintes : utilisé pour la suspension, le maintien et l'ancrage de murs-rideaux en verre, de murs-rideaux en métal et de panneaux de revêtement extérieur ; compatible avec les exigences structurelles portantes des façades de bâtiments.

3. Installations de protection et de sécurité : fabrication de garde-corps de toit, de lignes de sécurité, de lignes de guidage pour passerelles de maintenance et de câbles de protection des bords pour assurer la sécurité opérationnelle sur site.

4. Levage et portance temporaire : levage sur site, tension temporaire et positionnement des composants structurels en acier ; également utilisé comme haubans temporaires pendant la construction.

5. Fixation des composants de toiture et accessoires : suspension et tension de structures en acier auxiliaires légères telles que des panneaux de lucarnes, des auvents, des avant-toits et des gouttières.

6. Composants d'aménagement paysager et de ferronnerie : Câbles d'ancrage et de suspension pour pergolas en acier, clôtures, sculptures paysagères et éléments de ferronnerie décoratifs.

II. Sélection basée sur la structure et l'application du câble

· Structure 6×19 : rigidité élevée, résistance à l'usure et diamètre relativement épais ; principalement utilisé pour l'ancrage fixe, les haubans et les applications de charge statique à long terme.

· Structure 6×37 : Excellente flexibilité et aptitude à la flexion ; convient au levage, aux applications impliquant des flexions répétées, au passage à travers des points de connexion et aux élingues de levage à petite échelle.

III. Champ d'application à l'échelle de l'industrie

1. Structures industrielles en acier : systèmes de contreventement et de protection pour les toits et les murs en acier de grande portée dans les usines, les entrepôts, les halls d'exposition, les stades et les terminaux d'aéroport.

2. Murs-rideaux architecturaux et projets décoratifs : murs-rideaux de murs extérieurs, plafonds suspendus et câbles de façade pour différents types de bâtiments.

3. Installations municipales et de transport : structures en acier telles que passages pour piétons, abribus, gares de péage, palissades de construction et garde-corps.

4. Projets de tourisme culturel et d'aménagement paysager : tension et ancrage pour pergolas paysagères, structures à membrane tendue, éléments paysagers en acier et trottoirs de bois.

5. Chantiers de construction : levage temporaire pour l'installation de structures en acier, le positionnement des composants, les haubans et la protection de sécurité des bords.

6. Bâtiments côtiers/zones humides : composants porteurs en acier dans des environnements très humides et soumis à des embruns salins, tels que les usines côtières et les structures portuaires.

IV. Scénarios d'application basés sur le processus de galvanisation

· Câble en acier électro-galvanisé : présente une surface lisse et une fine couche de zinc ; principalement utilisé pour les applications intérieures, les environnements secs et la tension ou le contreventement décoratif.

· Câble en acier galvanisé à chaud : comporte un revêtement de zinc épais et une résistance élevée à la corrosion ; adapté à une utilisation en extérieur, y compris les zones côtières, les environnements très humides et les endroits exposés aux brouillards salins.

Spécifications de performances

I. Matériaux et normes de base

·Matériau : fil d'acier à haute teneur en carbone de haute qualité (C 0,7 % à 0,95 %)

·Traitement de surface : Galvanisation à chaud / Électro-galvanisation

·Normes : GB/T 8903-2024, ISO 10425

·Environnements applicables : intérieur/extérieur, conditions humides, zones côtières (brouillard salin)

II. Constructions courantes (les plus courantes pour les structures en acier)

·6×19+FC/IWR : Relativement rigide et résistant à l'usure ; utilisé pour le contreventement, les haubans et la charge statique

·6×37+FC/IWR : Flexible et malléable ; utilisé pour le levage, les élingues de murs-rideaux et les applications impliquant des flexions répétées

·1×19 / 1×37 : Monobrin ; haute rigidité; utilisé pour les câbles de tension et les tirants de murs-rideaux

III. Diamètre et poids (spécifications communes)

·Gamme de diamètres : 6–40 mm (support pour structures en acier)

·Poids de référence (6×19+IWR, 1870 MPa) :

o φ6 : env. 1,3kg/100m

o φ12 : env. 5,2 kg/100 m

o φ16 : env. 9,3 kg/100 m

o φ20 : env. 14,5 kg/100 m

o φ24 : env. 20,9 kg/100 m

IV. Grades de résistance à la traction (paramètres mécaniques clés)

·Qualités communes : 1570, 1770, 1870, 1960, 2160 MPa

·Recommandé pour les structures en acier : 1 770–1 960 MPa (équilibre entre résistance et ténacité)

·Exemples de force de rupture (6×19+IWR) :

o φ12, 1870 MPa : ≈88 kN

o φ16, 1870 MPa : ≈157 kN

o φ20, 1870 MPa : ≈245 kN kN

V. Paramètres du revêtement galvanisé (clé de la résistance à la corrosion)

Électro-galvanisation (Intérieur / Environnements secs)

·Épaisseur du revêtement : 5 à 15 μm

·Poids du revêtement de zinc : 75–150 g/m²

·Caractéristiques : Lisse, uniforme ; résistance modérée à la corrosion

Galvanisation à chaud (Environnements extérieurs / côtiers)

·Épaisseur du revêtement : 30 à 60 μm

·Poids du revêtement de zinc : 200–350 g/m²

·Caractéristiques : Revêtement épais ; résistant au brouillard salin; longue durée de vie

VI. Paramètres d'élasticité et de déformation

·Module d'élasticité : ≈1,2×10⁵ MPa

· Allongement minimum à la rupture : ≥2,0 % (exigence standard)

·Facteur de sécurité recommandé :

oTension/ancrage statique : ≥3,5

oApplications de levage/dynamiques : ≥5–6

VII. Propriétés de fatigue et de flexion

·Résistance à la fatigue : environ 45 % à 55 % de la résistance à la traction

·Rayon de courbure minimum : ≥6× diamètre de la corde (pour éviter les torsions/dommages)

·Direction de pose : Pose régulière droite (RHRL) ; structurellement stable, résistant au pliage

VIII. Température de fonctionnement et limites

·Température de fonctionnement : -40°C à +80°C

·Maximum à court terme : ≤120°C (pas de détachement du revêtement de zinc)

·Interdit : exposition prolongée à des acides/alcalis forts, cuisson à haute température ou impact grave

Câbles en acier galvanisé pour les tendances de développement de l'industrie de la construction

L'industrie du câble en acier galvanisé pour la construction subit des mises à niveau dans six domaines clés : technologie, produits, marchés, applications, durabilité environnementale et numérisation, afin de répondre de manière globale aux demandes d'ingénierie en matière de structures en acier modernes légères, de longue portée, hautement résistantes à la corrosion et ultra-sûres. Les orientations spécifiques de développement sont les suivantes :

1. Tendances technologiques : haute résistance, résistance à la corrosion et optimisation structurelle

L'industrie évolue continuellement vers une résistance plus élevée, une durée de vie plus longue et une résistance supérieure à la corrosion. Les qualités de résistance standard passent de 1 570/1 770 MPa à 1 870/1 960 MPa, les produits haut de gamme atteignant 2 160 MPa, ce qui permet de réduire le poids propre et d'augmenter la capacité portante, adaptée aux structures en acier à longue portée. Les technologies de revêtement vont au-delà de la galvanisation à chaud traditionnelle pour adopter des revêtements composites zinc-aluminium-magnésium et alliages de terres rares ; ceux-ci offrent une résistance au brouillard salin considérablement améliorée, répondant aux besoins des environnements hautement corrosifs tels que les zones côtières et industrielles chimiques. De plus, les torons compactés et les structures scellées et résistantes à la rotation remplacent progressivement les conceptions de câbles standard, augmentant ainsi la résistance à la rupture et la durée de vie en fatigue.

2. Tendances produits : spécifiques à l'application, haute sécurité et personnalisables

Les produits s'éloignent des spécifications génériques pour se tourner vers des séries spécialisées adaptées aux structures en acier, s'adaptant à divers scénarios opérationnels tels que le contreventement de murs-rideaux, le levage de charges lourdes et la tension sur de longues portées. Des systèmes de personnalisation flexibles prennent en charge la coupe de longueur fixe, le traitement des embouts et la livraison intégrée de gréements correspondants, réduisant ainsi considérablement les délais de livraison des projets. Parallèlement, les normes de sécurité sont améliorées pour augmenter les marges de sécurité de conception ; des tests complets en usine et une traçabilité complète du cycle de vie garantissent la sécurité opérationnelle des projets de structures en acier.

3. Tendances du marché : concentration de la production, substitution nationale et expansion des exportations

Poussées par les limites de production environnementales et les politiques de « double carbone », les capacités inefficaces sont progressivement supprimées et la production est de plus en plus concentrée entre les grandes entreprises, mettant en évidence les avantages du regroupement industriel. La substitution des importations a été largement réalisée pour les câbles métalliques haut de gamme utilisés dans l'énergie éolienne offshore, l'ingénierie maritime et les murs-rideaux haut de gamme, les produits nationaux haut de gamme répondant aux normes de performance internationales. En outre, grâce aux opportunités d'infrastructure offertes par l'initiative « la Ceinture et la Route », les exportations de câbles en acier galvanisé pour les structures en acier augmentent régulièrement, établissant ainsi une empreinte sur le marché mondial.

4. Tendances des applications : demande traditionnelle stable et croissance explosive dans les nouvelles énergies et l’ingénierie maritime

La demande reste stable et continue d'évoluer sur les marchés traditionnels des structures en acier, notamment les installations industrielles, les stades et les murs-rideaux municipaux. Les nouvelles énergies sont devenues un moteur de croissance essentiel ; les projets d'infrastructure tels que l'énergie éolienne terrestre et offshore, les systèmes de montage photovoltaïques, le stockage d'énergie et les lignes de transmission à ultra haute tension (UHV) génèrent une demande importante de câbles en acier spéciaux à haute résistance et hautement résistants à la corrosion. En outre, les projets d'ingénierie maritime, notamment les ponts maritimes et les terminaux côtiers, stimulent l'application à grande échelle de câbles en acier hautement résistants à la corrosion, élargissant ainsi le champ d'application de l'industrie.

5. Tendances environnementales : production à faible émission de carbone, verte, circulaire et économe en énergie

L'industrie s'améliore considérablement vers des processus de galvanisation écologiques et adopte des lignes de production à faible consommation d'énergie, des systèmes d'eau en boucle fermée et des technologies de récupération des scories de zinc. Ces mesures augmentent considérablement les taux de récupération du zinc et, lorsqu'elles sont combinées avec un fluxage sans cyanure et des processus à faibles émissions, s'alignent sur les objectifs environnementaux du « Dual Carbon ». De plus, l'industrie tire parti de la haute résistance, de la légèreté et de la durée de vie exceptionnelle de ses produits pour réduire la consommation de matériaux et la fréquence de remplacement, réalisant ainsi des économies d'énergie et des réductions d'émissions tout au long du cycle de vie du produit.

6. Tendances numériques : surveillance intelligente et maintenance prédictive

L’industrie met progressivement en œuvre des systèmes intelligents d’exploitation et de maintenance (O&M). En utilisant des capteurs intégrés, ces systèmes permettent une surveillance en ligne en temps réel de la tension, de l'usure et de la température des câbles en acier, ainsi que des alertes précoces en cas de rupture de fils. L'intégration de modèles de jumeaux numériques avec des algorithmes d'IA permet de prédire avec précision la durée de vie en fatigue, transformant le modèle de remplacement programmé traditionnel en une approche scientifique de maintenance prédictive ; cela réduit efficacement les coûts d'O&M pour les projets de structure en acier et atténue les risques de sécurité.

FAQ

Q1 : Quelle est la différence entre les structures de câbles métalliques 6×19 et 6×37 ?

R : La structure 6×19 comporte 6 brins avec environ 19 fils par brin. Il est relativement rigide et résistant à l'usure, ce qui le rend idéal pour les contreventements fixes, les haubans et les applications de charge statique à long terme. La structure 6×37 comporte 6 brins avec environ 37 fils par brin. Il est plus flexible et malléable, ce qui le rend idéal pour le levage, les applications impliquant des flexions répétées et le passage à travers des points de connexion.

Q2 : Comment choisir entre un câble métallique électro-galvanisé et galvanisé à chaud ?

R : Le câble métallique électro-galvanisé a une surface lisse avec une fine couche de zinc (5-15 μm) et convient aux applications intérieures, aux environnements secs et à la tension décorative. Le câble métallique galvanisé à chaud a un revêtement épais (30 à 60 μm) avec une résistance supérieure au brouillard salin et est requis pour une utilisation en extérieur, dans les zones côtières et dans les environnements à forte humidité.

Q3 : Quel facteur de sécurité doit être utilisé pour les câbles métalliques dans les applications de structure en acier ?

R : Pour les applications de tension statique et d’ancrage, un facteur de sécurité ≥ 3,5 est recommandé. Pour les applications de levage et dynamiques, un facteur de sécurité ≥5-6 est requis. Les facteurs de sécurité de conception doivent être confirmés par un calcul structurel basé sur les conditions de travail réelles.

Q4 : Les câbles en acier galvanisé pour la construction peuvent-ils être utilisés pour le contreventement structurel permanent ?

R : Oui, le câble métallique galvanisé est largement utilisé pour le contreventement structurel permanent dans les toits à structure en acier, la suspension de murs-rideaux et les systèmes de tension de fermes. Cependant, le revêtement galvanisé doit être intact et toutes les connexions d'extrémité (clips pour câbles métalliques, tendeurs) doivent être correctement installées. Le câble doit être remplacé si des fils cassés, des torons cassés ou une corrosion grave sont détectés lors d'une inspection périodique.

Q5 : Comment inspecter et remplacer le câble métallique galvanisé ?

R : Une inspection visuelle régulière doit vérifier la présence de fils cassés, de corrosion, de torsion et de déformation. Pour les applications critiques, remplacez la corde si l’une des conditions suivantes est remplie :
(1) les fils cassés dépassent 10 % du total des fils dans n'importe quelle longueur de pas ;
(2) la réduction du diamètre dépasse 7 % ;
(3) une corrosion ou des piqûres sévères sont visibles ;
(4) une torsion ou une mise en cage des oiseaux est observée.
