Système de contreventement horizontal en acier de construction

Installés dans le plan de la semelle supérieure ou inférieure de la poutre de toit dans une configuration en « X » (croix), les systèmes de contreventement horizontaux en acier de construction sont essentiels à la stabilité spatiale des bâtiments industriels. Ils fonctionnent principalement en traction plutôt qu'en compression et travaillent en conjonction avec des tirants et des genouillères pour former le système de résistance latérale du toit.

1. Fonctions du produit

Transfère les charges de vent des murs pignons et les forces sismiques horizontales vers les tirants au sommet des colonnes, les canalisant ensuite vers le contreventement inter-colonnes et dans la fondation ; limite le déplacement latéral des poutres en acier du toit, empêchant ainsi le basculement latéral global ou l'instabilité de la structure du toit.

2. Matériaux courants

1). Applications standards : acier d'angle à pattes égales (L50×5, L63×5, L70×6) ;

2). Installations de grande portée, à forte charge ou résistantes aux séismes : sections creuses circulaires (CHS) de petit diamètre ; le matériau standard est le Q235B, le Q355B étant utilisé pour les applications à charges lourdes.

3. Emplacements d'installation

Installé dans les travées d'extrémité du toit et dans les travées flanquant les joints de dilatation pour créer un diaphragme structurel rigide.

Configuration standard fournie en usine

1. Principaux composants de contreventement

Éléments de contreventement (angle en acier ou CHS) fournis sous forme d'unités fabriquées individuellement ; une paire d'éléments se croisant en diagonale dans une seule baie constitue un ensemble de contreventement horizontal complet.

2. Accessoires de connexion d'extrémité

1. Plaques de connexion d'extrémité : plaques d'acier de 8 à 14 mm soudées en usine aux deux extrémités de l'élément de contreventement, comportant des trous de boulons pré-percés pour le boulonnage aux brides de poutre en acier ;

2. Plaque d'épissure transversale centrale : Une plaque d'épissure partagée au point d'intersection de la configuration en "X", où les deux renforts diagonaux se chevauchent et sont fixés.

3. Attaches assorties

Boulons standard de qualité 4,8 (M16/M20) pour usage général ; Boulons haute résistance de grade 8.8 (avec rondelles plates et rondelles élastiques) pour structures ou installations sismiques abritant des ponts roulants.

4. Spécifications de protection contre la corrosion

1). Standard : préparation manuelle de surface St3 + primaire et couche de finition (épaisseur du film sec : 60-90 μm) ;

2). Zones industrielles corrosives / Régions côtières : Galvanisation complète à chaud.

5. Spécifications de protection contre l'incendie

Application d'un revêtement ignifuge intumescent à couche mince d'une durée de 0,5 heure dans les compartiments coupe-feu désignés ; traitement anticorrosion uniquement pour les zones sans exigences de protection incendie.

Solutions complètes standard pour les systèmes de contreventement horizontaux en acier

1. Contreventement horizontal en acier d'angle conventionnel : élément principal en acier d'angle + plaques de connexion d'extrémité + plaques d'épissure intermédiaires + traitement anticorrosion + boulons correspondants

2. Contreventement horizontal à section creuse circulaire (CHS) robuste : élément CHS + plaques d'extrémité épaissies + goussets cruciformes + boulons à haute résistance

3. Contreventement léger simplifié : acier à angle mince, pas de raidisseurs épaissis ; généralement utilisé pour les petits bâtiments industriels en acier léger

Intégration de produits

Le contreventement horizontal (résistance au vent transversal) + les tirants (liaison tendue longitudinale) + les genouillères (retenue latérale des poutres) forment un système de contreventement de toiture intégré et stable. Avantages clés

1. Contrecarre efficacement les forces horizontales, offrant une résistance robuste au vent et aux séismes tout en empêchant le balancement ou le déplacement global du toit.

2. Resserre l'espacement entre les composants du cadre, empêchant ainsi le désalignement ou la déformation des poutres et des pannes en acier.

3. Présente une conception structurelle simple avec des configurations d'installation flexibles, facilitant une construction pratique.

4. Fabriqué à partir d'un matériau robuste à haute résistance qui résiste au desserrage ou à la déformation lors d'une utilisation à long terme.

5. Subit un traitement anticorrosion complet, garantissant une durabilité élevée pour les installations industrielles extérieures ou exposées.

6. Hautement compatible ; s'intègre parfaitement aux systèmes structurels en acier complets, tels que les portiques rigides et les bâtiments industriels à longue portée.

Points forts distinctifs du contreventement horizontal du toit

I. Avantages uniques en matière de performances structurelles

1. Le système de contreventement horizontal en acier de construction utilise une configuration croisée en forme de X spécialement conçue pour transmettre les forces horizontales latérales. Il fonctionne sous une charge unidirectionnelle, agissant uniquement en traction et non en compression, ce qui se traduit par un trajet de charge court et une rigidité globale élevée. En revanche, les tirants sont des éléments axiaux longitudinaux qui limitent le mouvement longitudinal mais ne peuvent pas résister aux forces latérales ; les genouillères et les tiges d'affaissement assurent uniquement une retenue locale des pannes et des poutres en acier et ne peuvent pas supporter les charges horizontales globales du bâtiment.

2. Il crée un diaphragme de toit rigide en concentrant le contreventement dans des baies spécifiques, reliant efficacement les cadres rigides individuels en une structure de toit unifiée et rigide. Les charges de vent provenant des extrémités des pignons sont rapidement transmises via les contreventements et les tirants jusqu'aux colonnes et aux fondations. Il constitue un élément essentiel pour prévenir l’instabilité latérale du toit, une capacité qui manque aux autres accessoires.

II. Sélection des matériaux et points saillants en matière de coûts

1. Le matériau principal est généralement de l'acier d'angle à pattes égales, facilement disponible et rentable. L'acier d'angle est un produit standard sur le marché, facile à couper et à souder ; par rapport aux tirants en tube rond ou aux poutres porteuses en acier, il utilise moins de matériaux, ce qui permet de maintenir les coûts gérables pour les installations à grande échelle. À l’inverse, les poutres-caissons sur mesure ou les composants de poutres en H entraînent des coûts élevés et ne conviennent pas à une utilisation massive comme contreventement.

2. La sélection des matériaux est classée en fonction des besoins spécifiques : l'acier d'angle standard est utilisé pour les bâtiments industriels ordinaires en acier léger, tandis que des contreventements en tubes ronds plus petits sont utilisés pour les installations à longue portée, résistantes aux sismiques ou équipées de grues. Cela permet une adaptation flexible des charges et évite le gaspillage de matériaux.

III. Faits saillants de la construction et de l’installation

1. Préfabrication divisée et boulonnage sur site ; aucune soudure sur site n'est requise pour les éléments standards. Les éléments préfabriqués en usine comportent des plaques de connexion d'extrémité pour un assemblage boulonné rapide sur site au niveau des joints cruciformes ; cependant, certains éléments tendus nécessitent un perçage et un soudage sur place, ce qui réduit l'efficacité de la construction.

2. Ensembles de composants modulaires et standardisés. Les ensembles de contreventement à travée unique sont produits en série avec des diamètres de trous uniformes et des boulons interchangeables, facilitant le stockage des stocks et le remplacement ou la maintenance sur site.

IV. Configuration et différenciation du système

1. La stabilité latérale repose sur un contreventement horizontal, tandis que la stabilité longitudinale repose sur des tirants rigides ; les deux fonctions se complètent et sont indispensables :

Contreventement horizontal : Fournit une résistance latérale au vent et aux séismes ; installés dans des baies spécifiques.

Tirants longitudinaux : assurent une liaison longitudinale continue ; répartis dans toute la structure. Les renforts d'avant-toit et les tiges d'affaissement sont des composants mineurs associés à l'enveloppe du bâtiment et ne participent pas au système principal de résistance aux forces latérales.

1. Limite le flambement hors plan des poutres en acier, réduisant ainsi considérablement la longueur hors plan effective pour les calculs ; optimise les sections transversales des poutres principales et économise l'acier.

V. Avantages anticorrosion

Les cornières en acier ont une forme régulière, ce qui facilite l'élimination de la rouille, la peinture et la galvanisation à chaud. Par rapport à l'acier à profilé ouvert, il y a moins de coins inaccessibles, ce qui permet un traitement anticorrosion plus approfondi.

VI. Positionnement et distinction du produit

1. Contreventement horizontal : résistance latérale ; Disposition en X dans des baies spécifiques ; composant principal de la stabilité structurelle.

2. Tirants : Liaison longitudinale ; disposition continue ; capable de résister à la fois à la tension et à la compression.

3. Renforts d'avant-toit/tiges d'affaissement : renforcement local pour les pannes et les poutres mineures ; composants structurels de l’enveloppe.

Processus de fabrication standard

1. Acceptation des matières premières

Matériau principal : acier rond Q235B. Vérifier les certificats de qualité des matériaux ; inspecter la flexion, les fissures et la corrosion (redresser si la flexion dépasse les tolérances) ; inspecter les plaques d'acier accessoires (plaques à cosses) à l'entrée dans l'entrepôt.

2. Couper à longueur

Couper l'acier rond selon les spécifications du dessin à l'aide d'une scie abrasive ou d'une scie CNC ; broyer les extrémités coupées pour lisser et éliminer les bavures.

3. Terminer le traitement (deux méthodes courantes)

Option ① Filetage (connexion boulonnée sur site)

Enfilez les filetages externes sur les deux extrémités de la barre d'acier ronde ; la longueur du filetage doit s'adapter à la marge d'assemblage de l'écrou et de la plaque d'appui ; appliquez une protection temporaire aux fils pour éviter tout dommage.

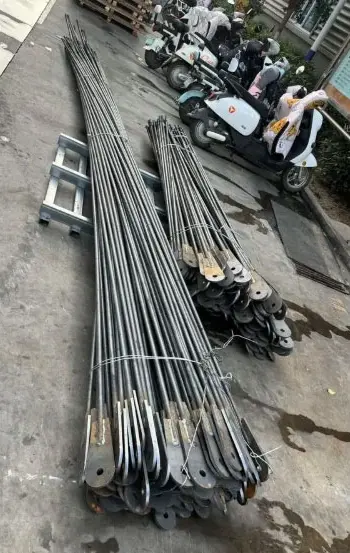

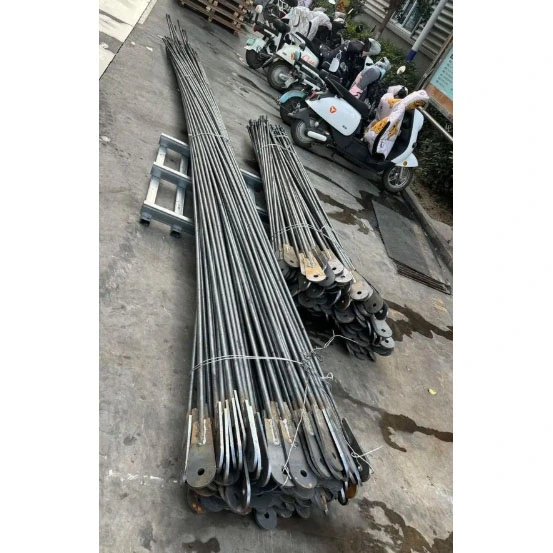

Option ② Plaque à cosses soudées (connexion poutre-colonne boulonnée)

Souder les plaques/cosses de connexion aux deux extrémités de la barre d'acier ronde ; utilisez un gabarit pour l'alignement et un point de soudure pour le positionnement.

4. Processus de soudage (type plaque à cosses)

Soudage entièrement circonférentiel sous protection gazeuse CO₂ ; Soudures d'angle de grade II ; inspection visuelle ; échantillonnage pour la détection de défauts sur des projets critiques.

5. Fabrication de trous (composants de la plaque à cosses)

Perçage CNC des plaques de connexion (diamètres de trous adaptés aux boulons M16/M20).

6. Lissage et meulage

Redresser les éléments pour corriger la flexion induite par le soudage ; éliminer les éclaboussures de soudure et les bavures.

7. Traitement anticorrosion

Standard : élimination de la rouille St3 → apprêt + couche de finition ; épaisseur du film sec 60 à 90 μm ;

Zones humides de l'installation : Galvanisation à chaud de l'ensemble de l'ensemble.

8. Emballage

Paquet avec écrous, rondelles plates et rondelles élastiques assortis ; jeux d'étiquettes et magasin.

Processus de fabrication standard pour le système de contreventement horizontal en acier de construction (acier d'angle de type X)

1. Inspection des matières premières

1. Matériau principal : acier d'angle à pattes égales (Q235B/Q355B) ; vérifier les certificats de matériaux ; inspecter la présence de flexion, de torsion ou de déformation (redresser si les limites sont dépassées) ;

2. Inspectez à nouveau l’apparence des plaques de connexion en acier correspondantes.

2. Sciage/découpe CNC

Couper l'acier d'angle aux longueurs spécifiées selon les dessins ; broyer les bavures des extrémités coupées ; disposition séparée pour les éléments longs et courts de l'ensemble de traverses.

3. Découpe de la plaque de connexion

Découpe CNC des plaques de connexion d'extrémité et des plaques de recouvrement centrales à épissure croisée.

4. Assemblage et pointage

Positionner à l'aide d'un gabarit ; centrer et ajuster fermement les plaques de connexion aux deux extrémités de la cornière en acier ; points de soudure pour sécuriser ; pré-assembler et positionner la plaque sous-abdominale au point d'intersection central.

5. Soudage sous protection gazeuse

Soudage entièrement CO₂ des joints entre les plaques de connexion et les cornières en acier ; soudures d'angle standard de catégorie II ; inspection visuelle ; échantillonnage limité pour la détection des défauts sur les projets critiques.

6. Perçage CNC des trous de boulons

Perçage standardisé des plaques de connexion (généralement M16 ou M20) pour garantir la précision de l'espacement des trous et des distances entre les bords.

7. Correction et meulage

Correction des gauchissements ou déformations causés par le soudage ; broyage des scories de soudure et des éclaboussures.

8. Traitement anticorrosion

·Standard : Dérouillage manuel St3 → apprêt + couche de finition (épaisseur du film sec : 60–90 μm) ;

·Environnements côtiers/corrosifs : Galvanisation à chaud de l'ensemble du composant.

9. Numérotation, emballage et entreposage

Numéros de composants marqués par travée et jeu d'assemblage ; délivré avec une liste de pièces correspondantes.

Paramètres de performance de base pour les contreventements structurels horizontaux en acier (sections en acier d'angle, en acier rond et creuses circulaires)

I. Spécifications géométriques

1. Contreventement horizontal en acier d'angle (éléments de tension principalement rigides)

Angles communs à pattes égales : L50×5, L63×5, L70×6, L80×6 ; épaisseur de la plaque de connexion d'extrémité : 8–14 mm ; trous de boulons : M16, M20 ; longueur d'un membre : 3 à 9 m ; rectitude des membres : ≤L/1000.

2. Renfort flexible en acier rond

Diamètre : Φ12–Φ22 ; extrémités filetées (40 à 60 mm) ou plaques à cosses soudées (8 à 12 mm) ; utilisé uniquement pour le contreventement sous tension des toitures légères.

3. Contreventement horizontal robuste à section creuse circulaire (CHS)

Tailles courantes : φ89×3, φ114×3,0, φ114×3,5 ; épaisseur de la plaque d'extrémité : 10–16 mm.

II. Propriétés mécaniques du matériau de base

III. Performance structurelle

1. Contreventement en acier d'angle/acier rond : éléments à tension uniquement (ne peuvent pas résister à la compression ; une rupture de flambement se produit sous compression) ; disposés selon un motif en X ; sous charge, la diagonale unique agit en traction.

2. Contreventement à section creuse circulaire : résiste à la tension et à la compression ; stable dans les deux sens ; utilisé dans les zones à fort séisme et dans les installations industrielles à usage intensif.

3. Fonction : transfère les charges de vent des pignons et les forces sismiques horizontales ; limite le déplacement hors plan des poutres en acier ; fonctionne avec des tirants pour former un diaphragme de toit rigide. IV. Contrôle des soudures

Les soudures d'angle aux extrémités sont classées comme soudures de catégorie II ; ils sont soumis à une inspection visuelle standard et, pour les projets clés, à des tests par ultrasons (UT) ponctuels plutôt qu'à une inspection à 100 %.

V. Paramètres de protection contre la corrosion

1. Systèmes de contreventement horizontaux standards en acier de construction : préparation manuelle de la surface St3 ; primaire et couche de finition avec une épaisseur totale de film sec de 60 à 90 μm.

2. Environnements corrosifs côtiers : Galvanisation à chaud complète.

VI. Composants de connexion

Standard : boulons ordinaires de grade 4,8. Installations sismiques ou équipées de grues : Boulons haute résistance grade 8.8, équipés de rondelles plates et de rondelles élastiques.

VII. Brève distinction entre trois types de contreventement

1. Contreventement de barre d'acier ronde : flexible ; tension uniquement ; pour les applications auxiliaires légères.

2. Contreventement en acier d'angle : contreventement primaire standard ; tension uniquement ; configuration standard pour les bâtiments industriels conventionnels.

3. Contreventement en section creuse circulaire (CHS) : rigide (résiste à la tension et à la compression) ; spécialisé pour les applications lourdes et résistantes aux séismes.
