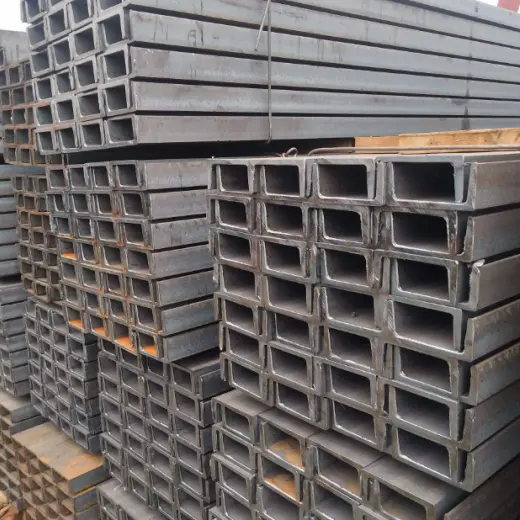

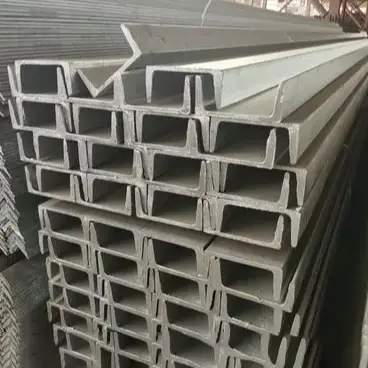

Pannes de canal en acier laminées à chaud pour la toiture

Les pannes de canal en acier laminées à chaud pour la toiture servent d'éléments structurels robustes et porteurs pour les toits et les murs. Contrairement aux pannes en C ou en Z à parois minces formées à froid, elles sont formées comme une seule unité intégrale directement à partir d'acier laminé à chaud. Ce processus élimine les contraintes internes associées au formage à froid et garantit une épaisseur uniforme sur l'âme et les brides, ce qui en fait le choix de remplacement idéal lorsque la capacité portante des pannes en acier de faible épaisseur est insuffisante.

Portée du produit et conformité aux normes nationales

1. Normes de conformité de base

Conformité des matières premières : les pannes de canal en acier laminées à chaud vierges pour la toiture sont laminées en stricte conformité avec la norme nationale GB/T707 ; l'utilisation de matériaux non standard recyclés/relaminés est interdite et un écart négatif excessif de l'épaisseur de paroi est strictement évité.

Traitement du produit fini : l'acier à canaux vierges subit une coupe à longueur fixe, un soulagement des contraintes, un poinçonnage de précision de la bande et un ébavurage des extrémités ; les propriétés mécaniques du matériau de base laminé à chaud restent inchangées, le traitement se limitant à une finition de précision pour l'assemblage.

2. Aptitude opérationnelle

Applications appropriées : bases de poutres en acier ou de poutres annulaires en béton, toitures pour charges lourdes, plates-formes suspendues pour équipements montés sur le toit, installations auxiliaires à haute température dans les fonderies et rénovation de structures à ossature rigide de portail vieillissantes.

Applications interdites : nouveaux bâtiments d'usine standards à faible charge (portées inférieures à 15 m) et toits à forte pente avec chevauchement continu ; ces scénarios offrent une faible rentabilité et une faible adéquation structurelle.

3. Classification anticorrosion appliquée en usine

Environnements intérieurs secs et sans poussière : sablage/élimination de la rouille suivi d'un revêtement de peinture composite.

Environnements extérieurs humides/côtiers/chimiques : galvanisation à chaud pour une protection contre la corrosion à long terme.

Fourniture complète de produits

1. Spécifications des stocks courants pour les pannes de canal en acier laminées à chaud

Acier canal n°8 : 80 × 43 × 5 mm (matériau principal pour les projets de rénovation à petite échelle)

Acier de canal n° 10 : 100 × 48 × 5,3 mm (matériau principal pour les toitures générales à fortes charges)

Acier de canal n° 12 : 120 × 53 × 5,5 mm (spécialisé pour les plates-formes d'équipement et les zones à forte accumulation de neige)

2. Composants de stabilité latérale

Tirants ronds en acier : Φ12, Φ14 Q235 en acier rond galvanisé à chaud avec extrémités filetées ; en raison de la dureté élevée de l'âme en acier du canal, le perçage sur site est interdit : les trous de boulons doivent être préfabriqués en usine.

Entretoises de manchon : tuyau en acier soudé Φ32 × 2,0 ; utilisé pour le support d'angle rigide des tirants diagonaux afin de contrecarrer les contraintes de cisaillement locales.

Genouillères de toit : acier d'angle à pattes égales L40×4 ou L50×5 ; relie les pannes aux poutres principales pour résister au renversement causé par l'aspiration du vent.

3. Prise en charge des composants de connexion

Taquets de panne : tôle d'acier laminée à chaud de 3,0 à 5,0 mm (coupée et pliée) avec trous de boulons pré-percés.

Boulons de fixation : boulons haute résistance M14 ou M16 galvanisés à chaud ; dimensionné pour s'adapter aux trous d'installation de grand diamètre dans l'acier du canal.

4. Matériaux de revêtement de toiture supérieurs compatibles

Compatibilité directe : tôles d'acier de couleur standard à joints debout, panneaux de toit en acier de couleur recouverts et couches d'isolation en laine de verre/laine de roche.

Garniture/solins assortis : faîtières, solins d'avant-toit et garniture de joint de dilatation du toit.

Options de configuration basées sur des scénarios d'application spécifiques

1. Configuration pour la rénovation d'anciens bâtiments d'usine de petite portée

Sélection du matériau principal : pannes en acier laminées à chaud n° 8 (longueurs standard de 6 à 9 m).

Matériaux auxiliaires : Φ12 tirants simples à une rangée ; pas de genouillères supplémentaires.

Traitement anti-corrosion : sablage grade Sa2.5 + primaire époxy + deux couches de finition (épaisseur du film ≥80 μm).

Conditions applicables : Charge de toit ≤0,8 kN/m² ; pas d'équipement suspendu ; régions intérieures sèches.

2. Configuration pour toitures lourdes et plates-formes de maintenance des équipements

Sélection du matériau principal : acier à canaux épaissi n° 10 ou n° 12 ; espacement des pannes réduit selon les besoins. Matériaux auxiliaires : Φ14 tirants étroitement espacés ; genouillères en acier d'angle installées à 100 % des emplacements des pannes.

Traitement anti-corrosion : Peinture par pulvérisation pour usage intérieur ; galvanisation à chaud pour usage extérieur.

Conditions applicables : Le toit supporte des charges supplémentaires telles que des ventilateurs, des systèmes photovoltaïques ou la circulation du personnel de maintenance.

3. Configuration pour les zones côtières (forte salinité/humidité)

Sélection des matériaux : tailles allant du n° 8 au n° 12 (sélectionnées en fonction des exigences).

Norme anticorrosion : les pannes, les tirants, les genouillères et les supports de pannes comportent tous une épaisseur de revêtement galvanisé de ≥ 120 μm pour éliminer la corrosion galvanique entre les composants.

Détails d'installation : Des joints anticorrosion sont installés entre les supports de pannes et les poutres principales pour ouvrir la voie à la corrosion électrochimique.

Comparaison des performances avec les pannes C/Z formées à froid

1. Résistance ultime à la charge et aux chocs

Pannes de canal en acier laminées à chaud pour la toiture : le matériau de base laminé à chaud a une épaisseur de paroi uniforme et aucune contrainte résiduelle due au formage à froid ; il résiste aux impacts latéraux d'objets lourds et aux charges de neige concentrées sans flambage ni bosselage de section.

Pannes C/Z : à parois minces et formées à froid ; les charges concentrées dépassant les limites provoquent une flexion ou une déchirure immédiate, les rendant impropres à la suspension d'équipements.

2. Stabilité de la déformation dans des conditions de haute température/incendie

Pannes en acier à canal : matériau de base densément laminé ; aucune torsion latérale ne se produit lors d'une exposition à court terme à des températures allant jusqu'à 400°C, ce qui les rend adaptés aux chaufferies et aux ateliers de fusion.

Pannes C/Z : la contrainte thermique se libère rapidement dans les sections à parois minces, conduisant à un flambement latéral et à un effondrement faciles ; échoue souvent aux inspections de sécurité incendie.

3. Commodité des modifications sur site

Pannes en acier à canal : une épaisseur d'âme suffisante permet le perçage et le soudage arbitraires des supports de pipeline sans compromettre la capacité portante globale de la section.

Pannes C/Z : Un seul trou d'un diamètre supérieur à 12 mm réduit considérablement la résistance à la flexion, limitant considérablement les modifications futures.

4. Limites inhérentes et compromis de sélection

Limites de coût et de poids propre : pour la même portée, le poids propre est de plus de 60 % supérieur à celui de l'acier à section en C, ce qui augmente les coûts de construction des poutres principales et des fondations de 12 à 15 %.

Limitations structurelles : Les brides plates empêchent le chevauchement sur des longueurs étendues, ce qui les rend impropres aux conceptions porteuses continues sur les toits à forte pente.

Processus de contrôle qualité de précision de bout en bout

1. Vérification préalable à l'entrée des matières premières

Inspection visuelle : Vérifiez la torsion de l'acier du canal, la fissuration des brides, la déformation des bords/coins et le délaminage de la surface.

Vérification des paramètres : vérification ponctuelle des tolérances sur l'épaisseur de l'âme et la largeur des ailes ; vérifier les certificats de qualité des matériaux de l'usine ; effectuer de nouveaux tests spectraux pour l'acier de qualité Q235B.

2. Traitement de précision des pannes de canal en acier laminées à chaud pour la toiture

Coupe à longueur : Découpe plasma de précision ; écart de perpendiculaire de la face coupée ≤ 1 mm.

Poinçonnage anti-stress : placement du trou ≥ 1,5 fois le diamètre du trou à partir de la bride ; évitez la zone centrale de contrainte de l'âme pour éviter toute déchirure sous charge.

Meulage des extrémités : éliminez les bavures des bords coupés et des trous pour éviter d'endommager le revêtement anticorrosion pendant le transport et de blesser le personnel d'installation.

3. Finition anticorrosion à double itinéraire

Voie de revêtement de peinture : grenaillage (Sa2,5) pour l'élimination de la rouille → soufflage de poussière → pulvérisation d'apprêt époxy → pulvérisation de couche de finition double couche → durcissement à température ambiante de 72 heures.

Voie de galvanisation à chaud : décapage/dégraissage à l'acide → rinçage à l'eau → immersion dans le flux → galvanisation à chaud à 450–460 °C → refroidissement à l'air/passivation → meulage des nodules de zinc en surface.

4. Inspection finale en usine et emballage

Inspection dimensionnelle et géométrique : inspection complète de la rectitude, de la torsion/déflexion et de l'espacement des trous.

Contrôle ponctuel anticorrosion : vérification de l'épaisseur sur site à l'aide de jauges d'épaisseur de film de peinture et de couche de galvanisation.

Stockage et emballage : regroupage de palettes en acier ; marquage avec spécifications de modèle, de matériau et anticorrosion ; emballage sous film étirable résistant à l'humidité pour le transport maritime.

Propriétés mécaniques standard nationales et paramètres transversaux réels

1. Paramètres mécaniques du matériau de base

Matériau : acier de construction au carbone laminé à chaud Q235B

Résistance mécanique : Limite d'élasticité ≥ 235 MPa ; résistance à la traction 375-500 MPa

Coefficient de dilatation thermique : 1,2 × 10⁻⁵/°C ; espaces de dilatation nécessaires pour les toitures à longue portée

2. Paramètres quantitatifs anticorrosion

Anticorrosion à base de peinture : Épaisseur totale du revêtement composite ≥ 80 μm

Galvanisation à chaud : ≥ 80 μm pour les zones intérieures standards ; ≥ 120 μm pour les zones côtières ou de corrosion chimique

FAQ

1. Les pannes en canal d'acier laminées à chaud pour la toiture peuvent-elles remplacer les pannes en forme de Z pour les toitures à forte pente ?

Réponse : Non. L'acier des profilés comporte des brides plates, ce qui provoque une charge excentrique sur les toits en pente et empêche une charge continue par chevauchement ; cela rend les pannes très sujettes au renversement avec le temps, elles ne conviennent donc que pour une installation à plat.

2. Les composants auxiliaires des projets côtiers nécessitent-ils une galvanisation séparée ?

Réponse : Oui. Les différences potentielles entre les différents matériaux en acier accélèrent la corrosion ; HAISHENG applique par défaut la norme de galvanisation de 120 μm à tous les composants auxiliaires, de sorte que les clients n'ont pas besoin de les acheter séparément.

3. Quelle est la différence entre le perçage de trous sur site et le pré-perçage en usine pour l'acier des profilés ?

Réponse : Le perçage sur site manque de soulagement des contraintes, ce qui crée un risque élevé de déchirure de l'âme ; le pré-perçage en usine suit les normes nationales en matière d'espacement des trous sans compromettre la capacité portante structurelle et constitue une exigence obligatoire pour les projets à l'étranger.
