Les panneaux de toiture en acier ondulé pour bâtiments structurels sont les matériaux de clôture de toiture les plus largement utilisés dans les systèmes de structure en acier. Ces produits utilisent de l'acier galvanisé à chaud ou revêtu d'Al-Zn comme substrat de base, doté d'une finition protectrice colorée laminée et formé en profils standard par formage à froid. Le système complet comprend des panneaux de toiture, des fixations, des couches d'isolation, des membranes imperméables, des pannes et divers composants de garniture, créant un assemblage complet qui s'étend de la base porteuse à l'imperméabilisation de la surface, à l'isolation et à la finition des bords.
Caractérisés par un poids léger, une efficacité de construction élevée et des niveaux de résistance à la corrosion personnalisables, ces panneaux conviennent aux entrepôts et usines standard ainsi qu'aux charpentes spatiales de grande portée et aux toits à coque réticulée incurvée. Équilibrant performances, coûts de construction et durabilité à long terme, ils constituent un choix privilégié pour les projets de toiture à structure métallique.
Les panneaux de toiture en acier ondulé pour les bâtiments structurels utilisent de l'acier profilé galvanisé à chaud ou revêtu d'Al-Zn comme couche extérieure. Combinés avec des matériaux isolants, des accessoires d'étanchéité, des fixations et des composants de garniture, ils sont installés sur des pannes en acier à section C ou Z pour former une structure complète d'enceinte de toiture. Le système fournit des fonctions essentielles telles que l'étanchéité du toit, l'imperméabilisation, l'isolation thermique et la résistance au vent, servant de solution de toiture courante pour les bâtiments en acier léger, les charpentes spatiales et les projets de coques réticulées.
2.1 Les substrats courants comprennent l'acier galvanisé à chaud et l'acier revêtu d'Al-Zn à chaud ; les spécifications de revêtement courantes incluent AZ150, AZ180 et AZ275.
2.2 La surface présente une finition colorée cuite au four, disponible en trois types de revêtement : polyester (PE), polyester haute durabilité (HDP) et fluorure de polyvinylidène (PVDF), sélectionnés en fonction des conditions environnementales intérieures/extérieures et des exigences de résistance à la corrosion.

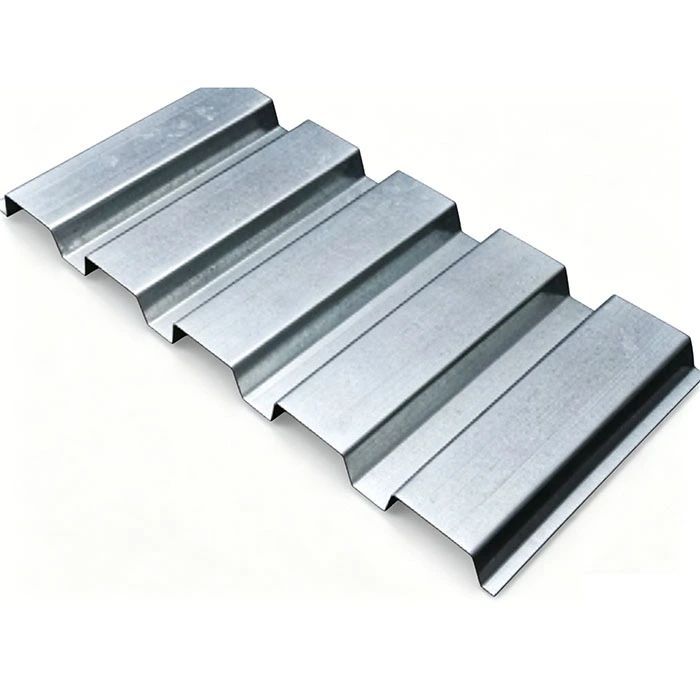

3.1 Tôles d'acier à revêtement coloré se chevauchant standard : comprend deux profils courants : type 840 et type 900. Ceux-ci sont fixés à l'aide de vis autotaraudeuses apparentes et sont largement utilisés pour les bâtiments d'usine et les entrepôts standard.

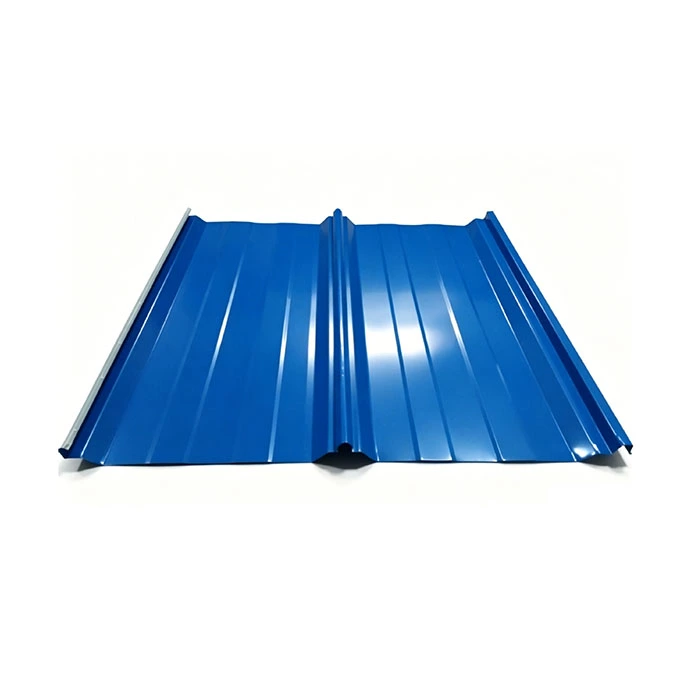

3.2 Panneaux de toit à joints debout : Comprend les types 470 et 475. Ils sont dotés d'une méthode d'installation par clips dissimulés, sans vis apparentes, et offrent d'excellentes performances d'étanchéité ; ils conviennent aux structures de toiture incurvées et de grande portée, telles que les charpentes spatiales et les coques réticulées.
1.1 Panneaux à recouvrement série 840/900 : épaisseur du panneau de 0,4 mm à 0,8 mm ; comporte des joints à recouvrement latéral fixés avec des vis autotaraudeuses apparentes.
1.2 Panneaux à joints debout série 470/475 : épaisseur du panneau de 0,6 mm à 1,0 mm ; utilise une structure de couture emboîtable mâle-femelle installée avec des clips dissimulés.
1.3 Recommandations de sélection des matériaux : Pour les projets intérieurs standards, utilisez des substrats recouverts d'Al-Zn avec une peinture polyester standard ; pour les zones côtières ou chimiquement corrosives, privilégiez les substrats Al-Zn (AZ275) avec des couches de finition au fluorocarbone (PVDF).
2.1 Clips coulissants dissimulés : conçus spécifiquement pour les panneaux à joints debout ; en acier galvanisé à chaud ; s'adapte à la dilatation et à la contraction thermique des panneaux.
2.2 Vis autotaraudeuses et rondelles étanches : utilisées pour fixer les panneaux à recouvrement ; Les rondelles sont fabriquées en caoutchouc EPDM pour garantir une étanchéité durable.
2.3 Accessoires auxiliaires : Rivets aveugles et ruban d'étanchéité en butyle ; utilisé pour sceller et renforcer les chevauchements de panneaux et les joints de solin, empêchant ainsi l'infiltration d'eau capillaire.
Utilise une membrane imper-respirante en polypropylène filé-lié installée entre la couche isolante et les panneaux de toiture en acier ondulé pour les bâtiments structurels ; il bloque la pénétration d'eau liquide externe tout en permettant à la vapeur d'humidité interne de s'échapper, empêchant ainsi l'humidité de l'isolation, la croissance de moisissures et la dégradation des performances thermiques.
4.1 Panneaux isolants en laine de roche : épaisseur de 50 mm à 150 mm ; répond aux normes de sécurité incendie non combustibles de classe A et aux exigences en matière de toxicité de la fumée ; adapté aux ateliers de production, aux entrepôts de produits chimiques dangereux et aux installations soumises à des inspections strictes de sécurité incendie.
4.2 Couvertures en laine de verre : épaisseur de 50 mm à 150 mm ; conductivité thermique ≤0,042 W/(m·K) ; offre un excellent rapport qualité-prix ; largement utilisé dans les bâtiments industriels standard en acier léger sans exigences particulières en matière de sécurité incendie. 4.3 Composants auxiliaires : Un treillis de support d'isolation et des clips d'isolation spécialisés sont disposés transversalement le long des pannes pour empêcher la laine isolante flexible de s'affaisser ou de se déchirer.
Pour les bâtiments soumis à une humidité élevée, tels que ceux impliquant la cuisine, la lessive ou l'humidification à l'intérieur, une membrane pare-vapeur en PE doit être installée. Il est posé sur les pannes et sous la couche isolante pour bloquer la migration vers le haut de l'air intérieur chaud et humide, empêchant ainsi une condensation importante et des gouttes dans la couche isolante pendant l'hiver.
La sous-structure porteuse utilise des pannes en acier galvanisées à chaud en section C et en Z (spécifications allant de C100 à C250 et Z140 à Z220), qui sont boulonnées aux supports des poutres en acier ou aux membrures supérieures du cadre spatial. Les composants auxiliaires, notamment les tiges d'affaissement des pannes, les entretoises horizontales et les genouillères, sont utilisés pour limiter la torsion latérale des pannes et résister aux charges de vent transversales sur le toit.
Comprend des faîtages, des bordures de pignon, des solins d'angle internes, des fermetures d'avant-toit et des bordures pour panneaux d'éclairage naturel, assurant une couverture complète de tous les joints et coins du toit (internes et externes). Le système comprend des gouttières en acier coloré ou en acier inoxydable 304 fabriquées en usine, associées à des tuyaux de descente anticorrosion en PVC, des trémies d'eau de pluie galvanisées et des joints de dilatation pour former un système de drainage complet et organisé.
Utilise des panneaux d'éclairage naturel en FRP (plastique renforcé de fibre de verre) ou PC (polycarbonate). Ces panneaux présentent des profils qui s'adaptent parfaitement aux modules des panneaux de toit, permettant un chevauchement sans couture. Ils sont généralement espacés toutes les 2 à 3 baies pour fournir un éclairage naturel à l'installation et réduire la consommation d'énergie pour l'éclairage artificiel.
Configuration : tôle d'acier colorisée profilé 840 + laine de verre monocouche 50 mm + pannes en acier C120 + accessoires de garniture standard en acier laqué couleur. Cette configuration offre une structure simple et un faible coût ; il convient aux entrepôts temporaires ou aux simples bâtiments de stockage de matériaux comme le sable et le gravier, où il n'y a pas d'exigences strictes en matière d'isolation thermique ou de résistance au feu.
Configuration : Toiture en acier couleur modèle 900 + isolation en laine de roche épaisseur 100 mm + pare-vapeur PE + pannes en acier en section C/Z + système de gouttière et de descente pluviale préfabriqués. Cet assemblage offre une combinaison équilibrée de résistance au feu, d’isolation thermique et d’étanchéité. Il convient aux usines industrielles générales situées dans les régions intérieures pluvieuses et représente la solution standardisée la plus largement mise en œuvre à ce jour.
Configuration : Panneaux à joints debout modèle 470 + membrane imper-respirante + laine de roche 100–150 mm + supports coulissants galvanisés à chaud + un ensemble complet de solins sur mesure et de gouttières en acier inoxydable. Le système ne comporte aucun trou de fixation exposé, s'adapte à une dilatation/contraction thermique de ± 25 mm et offre une résistance supérieure à la déformation, aux vents forts et à la pénétration de l'eau. Les panneaux de toiture en acier ondulé pour bâtiments structurels conviennent aux toits à ossature spatiale et aux toits à coque réticulée incurvée d'une portée supérieure à 60 mètres.
Pour les projets intérieurs secs standard, le poids du revêtement Al-Zn n'est pas inférieur à AZ150 ; pour les régions situées le long de rivières à pluies acides légères, AZ180 est sélectionné ; pour les zones côtières exposées aux brouillards salins ou aux environnements soumis à une corrosion par les fumées chimiques, le revêtement AZ275 est utilisé, associé à une couche de finition PVDF fluorocarbonée pour retarder le vieillissement de la peinture.
Pour les accessoires en acier tels que les pannes, les clips dissimulés et les tirants, l'épaisseur du revêtement galvanisé à chaud appliqué en usine est d'au moins 80 μm. Les bords coupés sont réparés sur place à l'aide d'un revêtement de zinc pulvérisé à froid (avec une teneur en zinc > 95 %) pour empêcher la propagation de la rouille des surfaces coupées.
La pente du toit est conçue selon une pente de 1 : 100 à 1 : 200, garantissant un écoulement fluide de l’eau le long des noues. Les panneaux superposés utilisent un joint à double recouvrement scellé avec du ruban butyle, tandis que les panneaux à joints debout sont dotés d'un verrouillage mécanique sans perforations ; cela élimine les fuites d'eau provenant des trous de fixation ou des interstices à la source, ce qui rend le système adapté aux fortes pluies continues.
Avec un poids propre de seulement 0,05 à 0,12 kN/m², soit moins d'un vingtième de celui d'une toiture en béton, ces panneaux éliminent le besoin de renforcer les poutres en acier primaires, les éléments de charpente spatiale ou les fondations indépendantes du bâtiment ; pour les toits à grande portée et sans poteaux, cela réduit directement le coût de la structure métallique primaire de 12 à 18 %.
Les finitions de peinture sont disponibles en trois qualités de durabilité : PE (polyester) pour les zones intérieures (garantie de 5 à 8 ans), HDP (polyester haute durabilité) pour les régions pluvieuses (10 à 15 ans) et PVDF (fluorocarbone) pour les zones côtières (20 ans et plus). Le revêtement Al-Zn (aluminium-zinc) sur le substrat offre des propriétés anticorrosion sacrificielles, permettant à un film d'oxyde protecteur de se former automatiquement au niveau de toutes les zones endommagées.
L'installation est entièrement réalisée à sec ; il n'est pas nécessaire de procéder à une cure de béton, à un coffrage ou à des opérations humides, et le travail n'est pas interrompu par des températures inférieures à zéro, la pluie ou la neige. Les panneaux laminés mécaniquement sont installés directement sur site, permettant de réaliser une toiture de 10 000 m² en seulement 15 jours ouvrables, soit un cinquième du temps requis pour une toiture en béton.
Les panneaux supportent le poids d’une seule personne pour l’entretien ; la rouille ou les dommages localisés peuvent être résolus en remplaçant des panneaux individuels sans démonter l'ensemble du toit. La modernisation de supports photovoltaïques ou de ventilateurs axiaux nécessite un renforcement structurel minimal, ce qui maintient les coûts de modification très bas. Les panneaux mis au rebut sont 100 % recyclables comme l’acier et peuvent être refondus et relaminés.
Le substrat recouvert de couleur est incombustible ; lorsqu'il est associé à un isolant en laine de roche de classe A, il répond à l'indice de résistance au feu de 0,5 heure requis pour les installations industrielles. La production et l'installation ne génèrent aucun débris de construction, ce qui réduit les émissions de déchets solides de 90 % par rapport à une toiture en béton et répond aux normes internationales de certification des bâtiments écologiques.
Les toits en béton ont un poids propre et des coûts de fondation élevés, nécessitent 3 à 6 mois de construction humide sur site, ne peuvent pas être pliés pour s'adapter aux coques en treillis incurvées et souffrent de fissures et de fuites irréversibles au fil du temps. En revanche, ces panneaux de toiture en acier ondulé pour bâtiments structurels sont légers, offrent des temps de construction courts, peuvent être pliés dans des formes personnalisées et permettent de réparer facilement les fuites.
Bien que l'Al-Mg-Mn offre une imperméabilisation légèrement supérieure, son coût unitaire de matériau est plus de 40 % supérieur à celui de l'acier coloré, et sa dureté inférieure le rend sujet aux bosses causées par la chute d'objets ; sous une pression de vent standard et dans des conditions corrosives, l'acier revêtu d'Al-Zn fonctionne tout aussi bien tout en offrant une rentabilité largement supérieure.
Les tuiles en terre cuite sont trop lourdes pour les toits à structure métallique à longue portée et ne conviennent que pour les bâtiments de faible hauteur en brique et béton ; les carreaux d'amiante souffrent d'une faible durabilité et d'une grande fragilité et, en raison des réglementations environnementales interdisant l'amiante, sont interdits dans les projets à l'étranger, tandis que l'acier coloré est entièrement conforme et offre une résistance supérieure aux chocs.
Vérifier les rapports de matériaux d'origine du fabricant et les rapports d'essais de revêtement de zinc pour les bobines d'acier galvanisées à chaud ou revêtues d'Al-Zn ; utiliser des jauges d'épaisseur de revêtement pour des contrôles ponctuels sur site des valeurs AZ et inspecter la surface à la recherche de rayures, de vides de revêtement ou de taches d'oxydation blanches ; retourner les matières premières non conformes directement à l'aciérie.
Utiliser un pont roulant pour charger la bobine sur le dérouleur hydraulique ; le dérouleur aplatit la bande d'acier à une vitesse constante, en utilisant un système d'alignement photoélectrique pour maintenir l'écart à ± 2 mm, empêchant ainsi l'inclinaison du panneau pendant le formage.
Les panneaux à recouvrement sont formés à l'aide de 12 jeux de rouleaux avec une largeur de chevauchement de 50 mm réservée au bord ; les panneaux à joints debout utilisent 16 jeux de rouleaux de formage spécialisés pour créer des joints mâles et femelles imbriqués, garantissant un jeu de joint de ≤0,3 mm.
Couper aux longueurs spécifiées en fonction des dessins ; les panneaux standards (≤12 m) sont découpés pour le transport routier, tandis que les panneaux extra-longs sont découpés en tronçons ; les bords coupés sont ébavurés et détendus pour éviter une corrosion future sur le site coupé.
Mesurez la largeur de couverture effective, la hauteur des nervures et l'épaisseur du panneau, et vérifiez ponctuellement l'adhérence du film de peinture ; les panneaux à joints debout subissent des tests de traction supplémentaires pour garantir que la capacité de charge de vent imbriquée répond aux normes.
Un film protecteur transparent en PE est appliqué sur la surface du panneau pour éviter les rayures lors du transport ; Les panneaux de toiture en acier ondulé pour bâtiments structurels sont regroupés en faisceaux croisés et placés sur des blocs de base en bois massif ; les spécifications (type de profil, longueur, ID du projet) sont marquées au pistolet à l'extérieur ; et pour les commandes de fret maritime, un film étirable imperméable supplémentaire est appliqué.
Après avoir refend les bobines principales en acier coloré, les composants tels que les faîtières, les solins, les gouttières et les fermetures d'extrémité sont fabriqués à l'aide de machines à cintrer CNC ; les rayons de courbure sont normalisés à trois fois l'épaisseur du panneau pour éviter les fissures ou l'écaillage de la peinture pendant le pliage.
Les vis autotaraudeuses galvanisées à chaud, les rondelles EPDM, les supports coulissants et les rubans d'étanchéité sont emballés individuellement par type et expédiés dans le même lot que les panneaux de toit, garantissant ainsi la cohérence des revêtements accessoires et des finitions de peinture.
|
Type de panneau |
Largeur efficace |
Hauteur des vagues |
Méthode de fixation |
|
Panneau 840 tours |
840mm |
35mm |
Vis autoperceuses apparentes |
|
Panneau 900 tours |
900mm |
25mm |
Vis autoperceuses apparentes |
|
Panneau à joint debout 470 |
470mm |
65mm |
Support coulissant dissimulé |
|
Panneau à joint debout 475 |
475mm |
65mm |
Support fixe dissimulé |
Qualité du substrat : TS280 (zone ordinaire), TS350 (zone à forte pression du vent)
Résistance à la traction : 380 ~ 520 MPa
Coefficient de dilatation thermique : 1,2 × 10⁻⁵/℃
Film sec de peinture de surface : PE 20-25 μm, HDP 25-30 μm, PVDF 25-35 μm
Poids de référence : 0,5 mm = 4,0 kg/㎡, 0,6 mm = 4,8 kg/㎡
Résistance au vent : pression du vent de base de 0,55 ~ 1,0 kPa avec renfort de panne en Z
Plage de glissement du support coulissant : ± 25 mm
Paramètre de laine de roche : densité 100-150 kg/m³, classe A ignifuge
En fonction des conditions locales du projet, notamment la pression du vent, la charge de neige, la classe de corrosion et les codes de sécurité incendie, nous proposons des solutions gratuites pour les profils de toiture, les revêtements et les couches d'isolation, atténuant ainsi le risque de retouches futures liées à l'imperméabilisation ou à la résistance au vent.
Les emballages spécialisés étanches à l'humidité et à l'air pour le fret maritime comprennent des protections d'angle et une séparation des panneaux en sections pour éviter les dommages causés par les embruns salins océaniques et la déformation de la surface.
Conseils d'installation à distance fournis en chinois et en anglais ; garantie du revêtement du support de 15 ans pour les zones intérieures et de 8 ans pour les zones côtières ; garantie de finition de peinture basée sur la durée de vie du revêtement spécifique ; et fourniture à vie d'accessoires de remplacement.
1 Une finition fluorocarbonée (PVDF) est-elle obligatoire pour les projets côtiers ?
Pour les sites à moins de 5 km du littoral ou dans les parcs industriels chimiques, un substrat AZ275 associé à une finition PVDF fluorocarbonée est obligatoire ; pour les zones situées entre 5 et 20 km de la côte avec des embruns légèrement salés, un substrat AZ275 avec une finition HDP (polyester haute durabilité) peut être utilisé pour équilibrer le coût et la longévité.
2 Les panneaux de toiture en acier ondulé pour bâtiments structurels peuvent-ils être utilisés pour les toits à ossature incurvée ?
Pour les toitures courbes d'un rayon supérieur à 50 m, le panneau à recouvrement de type 900 peut être utilisé dans une mesure limitée ; pour les surfaces courbes complexes avec des rayons plus serrés, le panneau à joint debout de type 470 est obligatoire pour éviter la déformation, la fissuration ou les fuites au niveau des joints à recouvrement.
3 Peut-on choisir entre un pare-vapeur et une membrane imper-respirante ?
Utiliser un pare-vapeur pour les intérieurs sujets à l'humidité et une membrane imperméable et respirante pour les extérieurs exposés à la pluie ; dans les régions à forte humidité et à précipitations fréquentes, les deux couches doivent être installées, alors que pour les entrepôts simples et secs, les deux peuvent être entièrement omises.
