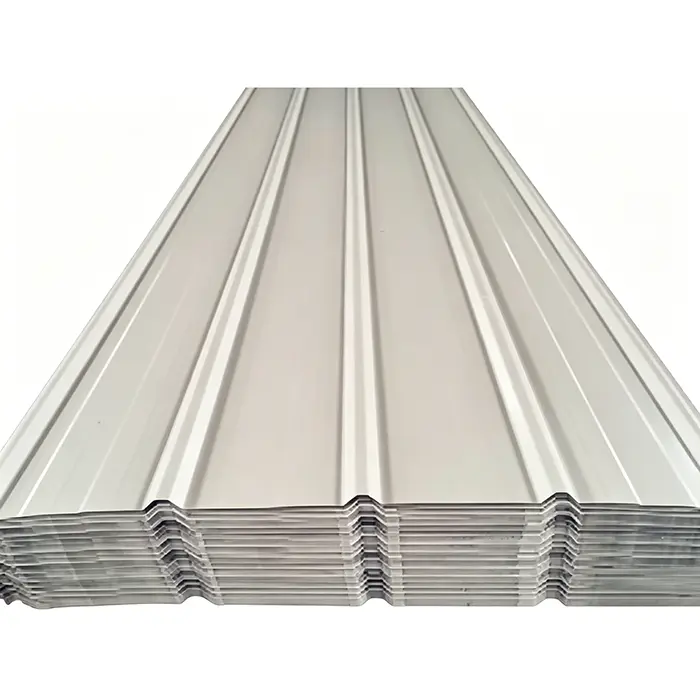

Panneaux de revêtement mural en acier préfabriqués

Les panneaux de revêtement mural en acier préfabriqués de HAISHENG sont des unités de revêtement extérieur formées à froid et produites en usine. Contrairement aux tôles de toiture standard, celles-ci présentent un profil spécialisé conçu pour un drainage vertical et une hauteur de nervure optimale. Nous proposons des solutions de revêtement complètes de bout en bout, y compris les panneaux extérieurs, les systèmes d'isolation, les sous-structures porteuses et les garnitures d'ouverture, plutôt que de simplement vendre des tôles individuelles. Forts de 12 ans d’expérience à l’exportation, nous proposons des solutions anticorrosion graduées adaptées à divers environnements climatiques et corrosifs d’outre-mer. Nos produits résolvent efficacement quatre problèmes courants liés aux projets : les fuites dans les murs, la rouille à long terme, les retards de construction et les charges structurelles excessives. Toutes les spécifications répondent aux normes internationales en matière de revêtement d'installations industrielles, et nous prenons en charge à la fois l'expédition directe des articles en stock et la fabrication sur mesure.

Quelle est la différence entre les tôles d'acier standards et ces panneaux de revêtement mural en acier préfabriqués ?

1. Structure de drainage :

Les panneaux muraux présentent généralement une hauteur de nervure de 25 à 35 mm et des bords de recouvrement courts, avec des chemins de drainage conçus pour une installation verticale ; les panneaux de toiture présentent généralement une hauteur de nervure supérieure à 50 mm, adaptée au drainage horizontal à grande échelle.

2. Méthode de fixation :

Les panneaux muraux sont fixés exclusivement à l'aide de vis autotaraudeuses apparentes (sans la structure à joints debout « 470 » utilisée pour les toits), facilitant ainsi l'entretien, le démontage et la réinstallation futurs.

3. Précision du moule :

Les moules de profilage de panneaux muraux subissent une passivation des bords pour empêcher l'accumulation de sel dans les coins extérieurs pointus, ce qui accélère la corrosion, un processus non appliqué aux panneaux de toit.

Critères de sélection des substrats et des revêtements

1 Sélection de revêtement de substrat Al-Zn (aluminium-zinc) double face

- Régions arides intérieures (Asie centrale, Europe orientale intérieure) : AZ150 g/m² ; garantit l'absence de corrosion du substrat pendant 5 à 8 ans ; adapté aux entrepôts et usines standards.

- Régions pluvieuses et très humides le long des fleuves (bassin du fleuve Yangtze, intérieur de l'Asie du Sud-Est) : AZ180 g/m² ; offre une résistance 20 % plus élevée à la pénétration de l’humidité ; adapté aux ateliers de production.

- Zones de corrosion côtière/chimique (côtes d'Asie du Sud-Est, parcs pétrochimiques) : AZ275 g/m² ; présente une teneur plus élevée en alliage aluminium-zinc pour bloquer les chemins de corrosion des ions chlorure.

2 Conditions de résistance aux intempéries et de garantie du revêtement supérieur

- PE (Standard Polyester) : épaisseur de film sec (DFT) de 20 à 25 μm sur la face supérieure, support époxy antirouille de 5 à 10 μm ; Garantie de 5 à 8 ans ; convient uniquement aux usines intérieures sans poussière.

- HDP (High Durability Polyester) : 25-30 μm DFT sur la face supérieure ; Résistant aux UV ; Garantie de 10 à 15 ans ; convient aux régions soumises à de fortes pluies et à un ensoleillement intense.

- PVDF (Fluorocarbone) : 25–35 μm DFT sur la face supérieure ; résistant à la corrosion acide et alcaline ; Garantie de plus de 20 ans ; appairage obligatoire avec le substrat AZ275.

3 normes de sélection différenciées pour l’épaisseur des panneaux

- - Panneaux muraux extérieurs : Standard 0,4–0,5 mm (pour les zones avec des vitesses de vent ≤24 m/s) ; 0,55 à 0,7 mm pour les régions côtières soumises à des vents violents (vitesses du vent ≥28 m/s)

- Panneaux de revêtement mural intérieur : Panneaux uniformes à fines nervures gris clair de 0,3 à 0,4 mm ; conçu uniquement pour le confinement de la poussière intérieure, ne nécessitant aucune finition de peinture haute résistance aux intempéries

Tableau des paramètres mesurés des panneaux de revêtement mural en acier préfabriqués

Dimensions : La longueur maximale d’un seul panneau est de 12 m ; l'épissage sur site est pris en charge pour les portées extra-longues, avec des bandes d'arrêt d'eau spécialisées pour éliminer les risques de fuite au niveau des joints.

Liste complète des accessoires

Contrairement aux fabricants qui fournissent uniquement les panneaux eux-mêmes, HAISHENG propose un fournisseur unique de kits d'accessoires complets pour les systèmes de revêtement mural en acier préfabriqués, avec des composants adaptés pour répondre aux défis spécifiques d'installation sur site :

1. Panneaux décoratifs extérieurs : Disponibles en trois profils (900/820/750) pour la protection contre le vent/pluie et l'esthétique ; les finitions de peinture peuvent être personnalisées via un nuancier.

2. Accessoires d'étanchéité et de fixation : Vis autotaraudeuses galvanisées à chaud (φ4,8/φ5,5) avec rondelles étanches EPDM ; Ruban d'étanchéité en butyle de 15/20 mm ; et des bandes d'arrêt d'eau spécialisées pour une installation horizontale, résolvant les problèmes de fuite courants aux points de pénétration des vis.

3. Couche d'isolation thermique : les options incluent la laine de verre de classe B1 (pour les usines standard ; densité 12 à 16 kg/m³ ; épaisseur 50/75/100 mm) et la laine de roche de classe A (pour les ateliers chimiques/inflammables/explosifs ; densité 100 à 150 kg/m³ ; épaisseur 50 à 100 mm), complétées par un treillis de support et des clips pour empêcher l'affaissement de l'isolation.

4. Pare-vapeur intérieur : film pare-vapeur PE installé sur la face intérieure de la couche isolante ; spécialement conçu pour empêcher le reflux d’humidité dans les ateliers très humides et éviter la croissance de moisissures ou les défauts d’isolation.

5. Panneaux de revêtement intérieur : panneaux en acier à fines nervures de 0,3 à 0,4 mm « Modèle 900 » à revêtement coloré ; dissimulez les bords rugueux du matériau isolant, améliorez l’esthétique intérieure et empêchez la poussière intérieure de s’échapper.

6. Structure de mur secondaire porteur : poutres murales en acier galvanisé à chaud en section C (C80 – C180) avec une épaisseur de revêtement de zinc ≥ 80 μm ; équipé de tirants φ12 et de tiges d'affaissement φ32×2,0 pour empêcher le déversement par torsion latérale des poutres sous des charges de vent élevées.

7. Composants spécialisés de garniture d'ouverture : angles de base, garnitures d'avant-toit, solins de porte/fenêtre, garnitures de coin (internes et externes) et couvre-joints de dilatation ; tous formés à partir du même matériau et de la même finition pour éviter les différences de couleur et la corrosion.

8. Composants d'éclairage naturel : panneaux muraux d'éclairage naturel en FRP correspondant au profil des panneaux métalliques ; Les dimensions du pas d'ondulation et du chevauchement sont entièrement compatibles, garantissant une intégration transparente dans la bande d'éclairage naturel du mur extérieur sans aucun espace de fuite.

9. Accessoires de garniture de ventilation : persiennes respirantes et panneaux de garniture de ventilateur spécialisés ; conçu pour s'adapter aux points de dissipation thermique et de ventilation des ateliers tout en conservant une apparence extérieure unifiée.

Des solutions complètes et prêtes à être mises en œuvre

1 Mur extérieur d'entrepôt simple et non isolé

Configuration : panneau mural AZ150 à revêtement PE de 0,45 mm série 900 + poutre murale galvanisée à chaud C100 ; pas d'isolant, de pare-vapeur ou de panneau de revêtement ; Application : Stockage de matériaux secs à l'intérieur des terres ; durée de vie < 5 ans.

2 Mur extérieur standard d'atelier de production à température constante

Configuration : panneau mural AZ180 à revêtement HDP de 0,5 mm série 900 + laine de verre 75 mm + pare-vapeur PE + poutre murale C120 + jeu complet de garnitures d'ouverture ; Application : Ateliers de transformation générale dans les zones riveraines pluvieuses ; équilibre l’isolation thermique et la rentabilité.

3 Enveloppe double couche pour environnements chimiques/côtiers à forte corrosion

Configuration : panneau extérieur AZ275 recouvert de PVDF de 0,6 mm + laine de roche de classe A de 100 mm + pare-vapeur en PE épaissi + panneau de revêtement de 0,35 mm + ceinture murale robuste C140 ; Application : Zones côtières (brouillard salin) et ateliers chimiques (risques inflammables/explosifs) ; Classement incendie de classe A ; durée de vie > 20 ans.

Paramètres structurels et techniques

1. Nuances d'acier de substrat : acier de construction à haute résistance TS280 et TS350 ; des limites d'élasticité de 280 MPa et 355 MPa respectivement ; résistance à la traction de 380 à 520 MPa ; capable de résister à la déformation causée par une pression de vent brève et à grande vitesse.

2. Poids propre mesuré : 4,0 kg/m² pour les panneaux de 0,5 mm et 4,8 kg/m² pour les panneaux de 0,6 mm, soit nettement inférieur à la charge des murs en maçonnerie.

3. Paramètres de dilatation thermique : Coefficient de dilatation linéaire de 1,2 × 10⁻⁵/°C ; un joint de dilatation de 20 mm est requis tous les 60 mètres de longueur de mur pour éviter le flambement ou la fissuration des panneaux dus aux températures élevées.

4. Protection contre la corrosion de la structure secondaire : L'épaisseur du revêtement galvanisé à chaud est ≥80 μm pour les poutres murales et toutes les fixations métalliques, conforme à la norme ISO 1461 pour la protection contre la corrosion galvanisée à chaud.

Quels sont les avantages différenciants par rapport aux produits concurrents ?

1 Avantages de la charge structurelle

Les panneaux de revêtement mural en acier préfabriqués ne pèsent que 3 à 5 kg/m², contre 220 kg/m² pour la maçonnerie en brique rouge et 45 kg/m² pour les panneaux ALC. L'utilisation de panneaux en acier à revêtement coloré permet de réduire les sections transversales des colonnes en acier et les dimensions des fondations, réduisant ainsi les coûts de construction civile pour les usines à ossature spatiale de grande portée de 12 à 18 %.

2 Avantages de la construction et de la livraison

Utilise une méthode d'assemblage préfabriquée entièrement sèche, éliminant les processus humides comme le mortier et le plâtre, permettant à la construction de se dérouler sous la pluie, la neige ou à basse température. La clôture d'un extérieur de 10 000 m² ne prend que 12 à 15 jours, alors que les murs en maçonnerie nécessitent 45 à 75 jours, raccourcissant ainsi le délai de production.

3 avantages pour les formes non standards

Permet le pliage sur site pour créer des coins incurvés et des extrémités de pignon irrégulières ; des composants de garniture assortis (fabriqués dans le même matériau) sont fournis pour les portes, fenêtres, plinthes et joints de dilatation. En revanche, les panneaux ALC et les briques rouges ne peuvent pas être pliés sur place, ce qui rend les sections irrégulières très sujettes aux fissures et aux fuites d'eau au fil du temps.

4 Résistance à l'humidité et aux infiltrations

Dispose d'une double étanchéité au niveau des joints des panneaux et des points de vis à l'aide de ruban butyle et de rondelles EPDM ; la perméabilité globale à la vapeur d'eau du mur est inférieure à 0,05 g/(m²·h). Les murs en maçonnerie souffrent généralement d’infiltrations extérieures et d’écaillage du mastic intérieur après trois ans.

5 avantages de l’isolation thermique et acoustique

L'isolation thermique, les pare-vapeur et les panneaux de revêtement intérieur sont installés en une seule étape d'assemblage, atteignant une isolation acoustique de 32 à 38 dB. Les murs en maçonnerie nécessitent une isolation intérieure et un plâtrage séparés, et la couche isolante est très susceptible de se délaminer ou de se détacher après 2 à 3 ans d'utilisation.

6 avantages en matière de résistance aux intempéries et de durabilité

Entièrement recouvert d'une peinture anticorrosion tricouche, ne nécessitant aucune remise à neuf pendant 20 ans en zone côtière. Les murs extérieurs en maçonnerie présentent souvent des efflorescences, des intempéries et un écaillage au bout de cinq ans, et les coûts de rénovation peuvent atteindre 40 % du coût d'un nouveau mur.

7 avantages du démontage et de la réutilisation

Les panneaux muraux individuels peuvent être retirés indépendamment, éliminant ainsi le besoin de démolition à grande échelle lors de l'installation de ventilateurs ou de la modification ultérieure de portes et de fenêtres. L'acier est 100 % recyclable, avec un taux de valeur résiduelle supérieur à 35 % au démontage ; en revanche, les briques rouges et les panneaux ALC deviennent des déchets de construction à 100 % sans valeur de recyclage.

8. Avantages financiers complets

Produits en série par profilage, les principaux matériaux offrent des coûts de production inférieurs et nécessitent un support structurel secondaire plus simple. Les coûts sont 45 % inférieurs à ceux des murs-rideaux en aluminium-plastique et 22 % inférieurs (main-d'œuvre et matériaux combinés) à ceux des panneaux ALC, offrant le meilleur rapport qualité-prix pour les applications industrielles.

Flux de travail de traitement standardisé en usine HAISHENG

1. Inspection des matières premières entrantes :

Vérification du poids du revêtement de zinc des bobines d'acier, de l'épaisseur de la peinture et de l'apparence de la surface ; rejet de matériaux présentant des défauts de revêtement ou des rayures de transport ; rapports d'inspection de revêtement tiers émis pour chaque lot.

2. Déroulage et alignement :

Le système d'alignement photoélectrique double face contrôle la déviation de la bande à ± 0,5 mm, évitant ainsi les bords inclinés sur le panneau formé.

3. Matrices de profilage spécialisées :

Des matrices à nervures à profil bas dédiées aux panneaux muraux (différentes des matrices de toiture) garantissent des coutures imbriquées uniformes.

4. Découpe de précision :

Cisaille hydraulique sans bavure avec traitement de passivation des bords pour éliminer les points potentiels d'initiation de la rouille sur les bords coupés.

5. Vérifications ponctuelles des produits finis :

Échantillonnage du profil, de la largeur et de la planéité tous les 200 panneaux ; les articles non conformes sont isolés pour être retravaillés.

6. Application du film protecteur :

Le film protecteur PE de qualité extérieure empêche les rayures de peinture causées par le frottement lors du transport maritime.

7. Pliage de garniture personnalisé :

Les cintreuses CNC internes permettent la fabrication sur mesure de composants de garniture pour toutes les ouvertures, garantissant ainsi une couleur de peinture constante sur l'ensemble du lot.

8. Consolidation des accessoires :

Les fixations, les produits d'étanchéité et les matériaux isolants sont triés, emballés à l'épreuve de l'humidité et expédiés dans le même conteneur que les panneaux muraux pour éviter que des pièces ne manquent à la livraison.

FAQ

1. Q : Quel est le délai de livraison pour les articles en stock ?

R : Nous détenons 50 000 m² de stock prêt pour les panneaux profilés standard 900/820, avec chargement du conteneur dans les 3 jours ouvrables suivant le paiement ; les tailles non standard sont traitées dans un délai de 7 jours ouvrés.

2. Q : Les panneaux de revêtement mural en acier préfabriqués prennent-ils en charge les inspections par des tiers ?

R : Oui, nous prenons en charge les inspections d'usine sur site par SGS ou BV et fournissons des certificats d'origine pour les matières premières ainsi que des accords de garantie de finition de peinture.

3. Q : Comment dois-je choisir entre une installation verticale et horizontale ?

R : Une installation verticale est recommandée pour les régions pluvieuses afin de faciliter un drainage plus rapide ; l’installation horizontale est préférable pour les régions sèches afin d’obtenir un aspect de façade plus lisse et plus uniforme.
