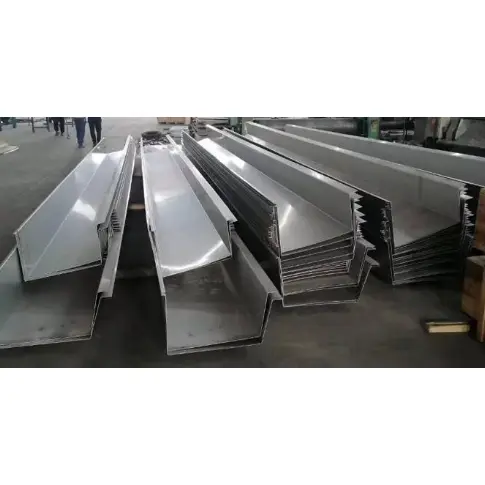

Système de gouttières de toit en acier pour bâtiments

Le système de gouttières de toit en acier pour bâtiments se compose de gouttières placées au niveau de l'avant-toit pour collecter l'eau de pluie des panneaux en acier recouverts de couleur du toit et la diriger vers l'extérieur via des tuyaux de descente. Ce sont des composants essentiels des systèmes de drainage des usines industrielles d’acier léger, des charpentes spatiales et des toits en coque réticulée. Les types disponibles comprennent les gouttières en acier à revêtement coloré finies en usine, les gouttières en acier inoxydable et les gouttières formées sur place à partir de tôles d'acier galvanisées ; ils sont fixés aux pannes secondaires d'avant-toit ou aux poutres en porte-à-faux en acier.

Présentation de la configuration du système

1. Corps principal de l'auge

1) Gouttière en acier à revêtement coloré : utilise le même matériau de base revêtu d'alliage Al-Zn (AZ150/AZ275) que le toit ; épaisseur 0,6 à 1,0 mm ; largeurs d'ouverture standard de 200/250/300 mm ; le choix principal pour les installations industrielles intérieures.

2) Gouttière en acier inoxydable 304 : épaisseur 0,7 à 1,2 mm ; conçu pour les zones côtières et les environnements présentant des risques de corrosion chimique.

3) Gouttière en acier galvanisé formée sur site : tôle galvanisée à chaud de 1,2 à 2,0 mm pliée sur place ; convient aux cadres spatiaux de longue portée et aux avant-toits extra-longs.

2. Composants porteurs et de fixation

Supports de gouttière (barre plate ou cornière galvanisée à chaud) : espacés de 600 à 800 mm ; fixé aux pannes en porte-à-faux en porte-à-faux de l'avant-toit ;

Pannes de bord d'avant-toit et poutres en porte-à-faux : Supportent la charge de gouttière.

3. Accessoires pour joints et imperméabilisation

Capuchons d'épissure et plaques d'extrémité (pour sceller les extrémités des gouttières) ;

Ruban d'étanchéité imperméable en butyle, mastic structurel résistant aux intempéries et rivets aveugles ;

Joints de dilatation : installés environ tous les 12 mètres pour les gouttières extra-longues afin de s'adapter à la dilatation et à la contraction thermiques.

4. Composants du système de descente pluviale

1) Trémie d'eau de pluie : Soudée ou encliquetée au fond de la gouttière pour canaliser l'eau de pluie ;

2) Tuyau de descente : tuyau en PVC/tuyau en acier galvanisé/tuyau rond en acier enduit de couleur (diamètres φ110, φ160) ;

3) Colliers de serrage, coudes, trémies de collecte et coudes de refoulement au niveau du sol.

5. Accessoires de finition de bord de toit

Solin d'avant-toit, garniture de rebord de gouttière, garniture d'extension de panneau de toit (arrêt d'eau) et solin d'extrémité de pignon ; ceux-ci empêchent le reflux des eaux de pluie sous les avant-toits.

6. Matériaux auxiliaires

Isolation (appliquée à l'extérieur des gouttières dans les régions froides pour éviter le gel) et ruban pare-vapeur.

Schémas de configuration courants

1. Usine intérieure standard : gouttière en acier enduit de couleur AZ150 + supports galvanisés + descente pluviale PVC110 + mastic butyle

2. Usine pluvieuse au bord de la rivière : gouttière en acier à revêtement coloré AZ275 (revêtement à haute teneur en zinc) + raccords galvanisés + joints de dilatation supplémentaires

3. Toit à ossature spatiale pour usine côtière/chimique : gouttière en acier inoxydable 304 + système de descente pluviale en acier inoxydable + isolation extérieure pour la protection contre le gel

Configuration anticorrosion

1. Système de gouttières de toit en acier à revêtement coloré pour bâtiments : AZ150 pour les zones intérieures, AZ275 pour les zones côtières ;

2. Acier inoxydable : Catégorie 304 ; les supports sont uniformément galvanisés à chaud (épaisseur du revêtement ≥80μm).

Quels sont les principaux avantages ?

I. Léger ; n'augmente pas la charge sur la structure métallique principale

Les gouttières en acier coloré ou en acier inoxydable sont constituées d'un matériau de faible épaisseur et pèsent beaucoup moins que les gouttières en béton coulées sur place. Ils peuvent être fixés directement aux pannes de l'avant-toit sans nécessiter de colonnes en acier ou de poutres annulaires plus grandes, économisant ainsi sur le coût de la structure en acier principale. Ils conviennent à divers systèmes de toiture en acier à longue portée, notamment les portiques rigides, les cadres spatiaux et les coques réticulées.

II. Construction rapide, assemblage à sec et durée de projet courte

Les segments de gouttière finis en usine sont assemblés sur site à l'aide de rivets et de joints scellés, éliminant ainsi les processus humides tels que le coffrage, le moulage et le plâtrage. L'installation segmentée rapide d'avant-toits extra-longs raccourcit considérablement la phase de finition du toit, tandis que les gouttières en béton nécessitent de longues périodes de durcissement et dépendent fortement des conditions météorologiques.

III. Excellente intégrité d’étanchéité et faible risque de fuite

1. Les panneaux sont formés par pliage intégré, garantissant l'absence de coutures dans le corps du panneau ; les joints sont dotés d'un triple système d'étanchéité : ruban d'étanchéité en butyle, scellant résistant aux intempéries et rivets.

2. Les joints de dilatation intégrés s'adaptent à la dilatation et à la contraction thermiques, empêchant ainsi les fissures et les fuites dans les longues gouttières causées par les contraintes thermiques ; les gouttières en béton sont sujettes aux fissures, à la rupture des joints et aux fuites ultérieures.

IV. Classement des matériaux flexible ; résistance aux intempéries et à la corrosion adaptée à divers environnements

Intérieur : acier de couleur avec revêtement AZ150 Al-Zn ; Zones riveraines pluvieuses : AZ275 (revêtement à haute teneur en zinc) ;

Zones côtières/chimiques : acier inoxydable 304. Les matériaux sont adaptés aux environnements secs, pluvieux et aux embruns salins, offrant des durées de vie de 8 à 25 ans.

V. Haute adaptabilité de conception ; adapté aux avant-toits irréguliers

La flexion personnalisée permet d'obtenir des coques réticulées incurvées, des avant-toits en forme d'éventail et des pignons à largeur variable, complétant facilement les toits circulaires ou irréguliers ; à l’inverse, la construction de gouttières irrégulières en béton est coûteuse et difficile.

VI. Maintenance post-installation simple

Les fuites localisées peuvent être réparées en remplaçant un seul segment de gouttière et en le refermant ; la conception ouvrante permet un retrait facile des débris accumulés ; le matériau en acier est recyclable et peut être démonté et réutilisé lors des rénovations des installations.

VII. Drainage en douceur ; les parois intérieures lisses empêchent l'accumulation de sédiments

Le formage laminé à froid garantit des parois intérieures lisses et plates qui résistent à l'accumulation de boue et de crasse ; un écoulement rapide des eaux de pluie et une capacité de drainage supérieure lors de fortes tempêtes (par rapport aux canaux en béton brut) réduisent le risque de débordement et de refoulement sur le toit.

VIII. Coûts contrôlables

Le coût global des systèmes de gouttières en acier standard est inférieur à celui des gouttières en béton coulées sur place, avec des avantages économiques encore plus importants pour les toits à charpente extra-longue et à grande portée.

Quels sont les principaux différenciateurs ?

I. Conception légère compatible avec les structures en acier

Les gouttières en acier coloré ou en acier inoxydable à paroi mince sont extrêmement légères ; ils peuvent être suspendus à l'aide uniquement de pannes ou de supports d'avant-toit sans nécessiter de colonnes ou de fondations en acier plus grandes. Ils constituent le choix privilégié pour les charpentes spatiales, les coques réticulées et les toits en acier léger à longue portée. En revanche, les gouttières en béton imposent de lourdes charges mortes et nécessitent des poutres annulaires en béton supplémentaires, ce qui augmente considérablement les coûts de construction civile.

II. Assemblage à sec et installation rapide

Les gouttières sont fabriquées en usine selon des longueurs spécifiques et assemblées sur place à l'aide de rivets aveugles et de mastic, éliminant ainsi le besoin de coffrage, de coulage, de plâtrage ou de durcissement. Les installations d'avant-toits pour les bâtiments d'usine s'étendant sur des dizaines de milliers de mètres carrés peuvent être réalisées en quelques jours seulement. Les gouttières en béton sont contraintes par la température et les conditions météorologiques (pluie/neige) et nécessitent de longues périodes de durcissement, ce qui entraîne une différence significative dans les délais de construction.

III. Haute fiabilité d'étanchéité et résistance à la dilatation/contraction thermique

1. Les gouttières comportent des corps entièrement courbés sans soudure avec des joints uniquement entre les sections. Les systèmes utilisent du ruban butyle, un scellant résistant aux intempéries et des joints de dilatation pour éliminer les risques de fissuration dus à la dilatation et à la contraction thermiques.

2. Les gouttières en béton sont sujettes aux fissures, aux fuites et aux ruptures de joints dues à la dilatation thermique, à la contraction et au tassement. Les gouttières en PVC deviennent cassantes et se fissurent à basse température, tout en se déformant et s'affaissant à haute température.

IV. Classement des matériaux pour la résistance à la corrosion spécifique à la région

Les options vont de l'acier avec revêtement Al-Zn AZ150 (intérieur des terres) et de l'acier avec revêtement à haute teneur en zinc AZ275 (zones pluvieuses) jusqu'à l'acier inoxydable 304 (zones côtières/chimiques), offrant des durées de vie de 5 à 25 ans. Les alternatives telles que les gouttières en brique souffrent d'efflorescence et d'altération, le béton s'effrite facilement et le PVC standard se dégrade sous l'exposition aux UV.

V. Haute formabilité pour les toits irréguliers

Le pliage sur site permet une personnalisation pour s'adapter aux avant-toits incurvés (coquilles réticulées), aux pignons en forme d'éventail et aux avant-toits à section variable. Construire des gouttières irrégulières en béton ou en brique est complexe et coûteux.

VI. Murs intérieurs lisses pour un drainage efficace

Le formage laminé à froid garantit des murs intérieurs lisses qui résistent à l’accumulation de sédiments, assurant un drainage sans obstruction en cas de fortes pluies et réduisant le risque de reflux d’eau dans le toit. Les gouttières en béton et en brique ont un intérieur rugueux qui emprisonne les sédiments, ce qui les rend très sujettes au colmatage et aux débordements.

VII. Avantages en maintenance et démontage

Les fuites localisées ne nécessitent que le démontage d'une section spécifique pour le colmatage et la réparation ; pour les rénovations d'usine, le système peut être entièrement démonté et réutilisé, et le matériau en acier peut être recyclé pour obtenir de la valeur. En revanche, les gouttières en béton ou en brique endommagées doivent être taillées et reconstruites, générant d’importants déchets de construction qui ne peuvent être réutilisés.

VIII. Rentabilité exceptionnelle

Le coût global du système de gouttières en acier pour les bâtiments est inférieur à celui des gouttières en béton coulées sur place ; il offre un énorme avantage en termes de coût par rapport aux gouttières en acier inoxydable et aux canaux en pierre personnalisés.

Processus de fabrication standard

I. Inspection des matières premières

1. Système de gouttières de toit en acier à revêtement coloré pour bâtiments : bobines revêtues d'Al-Zn AZ150/AZ275, épaisseur 0,6 à 1,0 mm ;

2. Acier inoxydable : bobines en acier inoxydable 304, 0,7 à 1,2 mm ; vérifier l'épaisseur, le revêtement et le film de peinture ; assurez-vous que les surfaces sont exemptes de rayures et de corrosion.

II. Déroulage et refendage

Charger la bobine d'acier sur le dérouleur → fendre longitudinalement selon la largeur développée de la gouttière ; retirer le matériau défectueux des extrémités de la bobine.

III. Pliage et formage

1. Introduisez des bandes étroites dans la machine à cintrer CNC ; plier dans le profilé de gouttière standard en forme de U selon les dessins (largeurs d'ouverture standard : 200/250/300 mm) ;

2. Formé par pliage intégré ; le corps de la gouttière ne comporte pas de joints intermédiaires et les rayons des coins sont lisses.

IV. Fabrication de raccords d'extrémité

Découpés dans la même matière première : embouts pliés et coffrés, couvercles de joints de dilatation, plaques de raccordement de trémie d'eau de pluie et composants de solin.

V. Découpe de trous

Trous découpés CNC pour les sorties d'eau de pluie ; assurez-vous que les bords sont lisses et sans bavures pour l’assemblage ultérieur de la trémie.

VI. Inspection du produit fini

1. Mesurez la largeur, la profondeur et les dimensions de flexion de l’ouverture du canal ;

2. Inspectez les surfaces en peinture/acier inoxydable pour déceler des bosses ou des fissures ; retravailler les éléments non conformes.

VII. Conditionnement

Envelopper les gouttières individuelles dans un film protecteur → empiler sur des palettes en bois par catégorie ; étiquette avec spécifications, matériau et longueur ; emballer les embouts et les supports séparément dans des boîtes.

VIII. Traitement des composants auxiliaires

1. Supports de gouttière : Coupe et pliage de barres plates ou d'angles galvanisés à chaud ;

2. Tuyaux de descente, coudes et colliers de serrage : découpe et traitement sur mesure.

IX. Installation et assemblage sur site

1. Installez des supports galvanisés au niveau de l'avant-toit avec un espacement de 600 à 800 mm ;

2. Positionner les sections de gouttières ; aux joints de chevauchement, appliquez du ruban d'étanchéité en butyle, fixez avec des rivets aveugles et scellez l'extérieur avec un scellant résistant aux intempéries ;

3. Installer des joints de dilatation pour les sections extra-longues ; installer des trémies d'eau de pluie et des tuyaux de descente ;

4. Étendez les panneaux de toit vers le côté intérieur de la gouttière ; installez des solins/garnitures d’avant-toit pour assurer un joint étanche.

X. Différences clés dans le traitement : acier à revêtement coloré et acier inoxydable

Acier coloré : Pas de traitement anti-corrosion après formage ; repose sur la finition du revêtement/peinture appliquée en usine ;

Acier inoxydable : sujet aux rayures lors du pliage ; film protecteur utilisé tout au long du traitement ; soudures sur site scellées pour éviter la rouille.

Paramètres de performance de base

I. Paramètres du matériau de base

1. Système de gouttières de toit en acier pour bâtiments (acier revêtu d'Al-Zn)

Revêtement : AZ150 g/m² (intérieur) ; AZ275 g/m² (zones côtières/à fortes précipitations)

Épaisseurs courantes : 0,6, 0,7, 0,8, 1,0 mm

Type de revêtement : PE/HDP/PVDF (conforme aux normes de revêtement des panneaux de toiture)

2. Gouttière en acier inoxydable 304 (applications pour l'industrie côtière/chimique)

Matériau : 06Cr19Ni10 (304)

Épaisseurs courantes : 0,7, 0,9, 1,0, 1,2 mm

II. Dimensions des gouttières (norme industrielle)

1. Largeur d'ouverture supérieure : 200/250/300 mm (le plus courant) ; tailles non standard disponibles sur demande ;

2. Profondeur de gouttière : 120 à 180 mm ;

3. Longueurs standard d'usine : 3 m, 4 m, 6 m ; sections extra-longues assemblées sur place.

III. Paramètres des composants auxiliaires

1. Supports galvanisés : acier Q235, galvanisé à chaud ; épaisseur 3,0 à 5,0 mm ; espacement d'installation 600–800 mm ;

2. Joints de dilatation : généralement installés tous les 10 à 12 m ; tolérance d'expansion ±25 mm ;

3. Système de descente : trémies d'eau de pluie associées à des descentes (diamètres φ100, φ160 ; disponibles en PVC, en acier coloré ou en acier inoxydable).

IV. Paramètres du matériau d'étanchéité

1. Ruban d'arrêt d'eau en butyle : largeur 15/20 mm ; résistance à la température -40°C à 90°C ;

2. Mastic silicone résistant aux intempéries : qualité extérieure ; Résistant aux UV et imperméable.

V. Charge de drainage et poids mort

1. Poids propre de référence : 0,8 mm ≈ 6,4 kg/m ; 1,0 mm ≈ 8,0 kg/m ;

2. Capacité de drainage : gouttière de 250 mm (largeur) × 150 mm (profondeur) ≈ 0,028 m³/m ; suffisant pour le drainage standard des fortes pluies.

VI. Zones de protection contre la corrosion

1. AZ150+PE : Bâtiments d'usines secs à l'intérieur des terres ; durée de vie 8 à 10 ans ;

2. AZ275+HDP : zones riveraines pluvieuses ; durée de vie 12 à 18 ans ;

3. Acier inoxydable 304 : zones côtières (brouillard salin) et zones d'usines chimiques ; durée de vie de plus de 20 ans.
