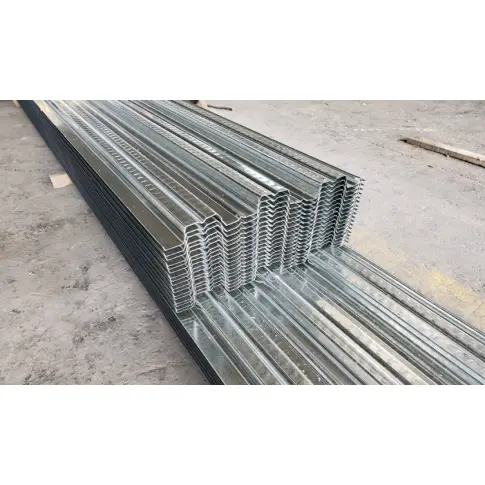

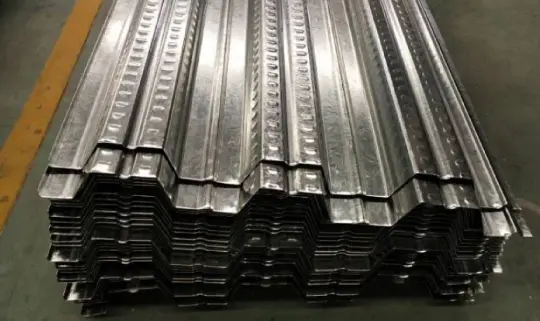

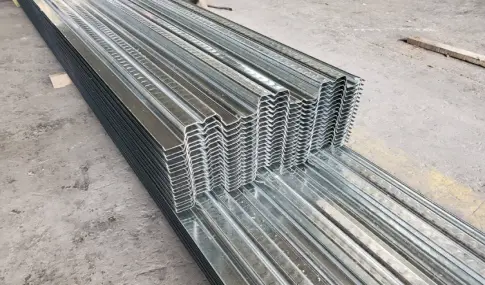

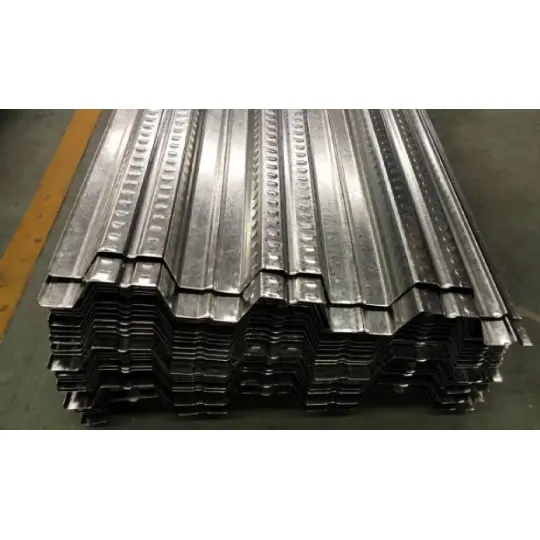

Panneaux de terrasse en acier ouverts pour sols

HAISHENG fabrique ces panneaux de terrasse en acier ouverts pour planchers à l'aide de 12 lignes de formage à froid entièrement automatisées. Fabriqués à partir de bandes d'acier galvanisées à chaud, les panneaux remplissent la double fonction de coffrage perdu et de renfort de traction pour les dalles de plancher. Nous proposons une fourniture intégrée de six catégories d'accessoires de construction, résolvant efficacement quatre problèmes courants : approvisionnement fragmenté, non-concordance des spécifications, fuites de béton sur site et soudage des goujons défectueux. Nous apprécions vos demandes et commandes.

Conformité et traçabilité des produits

1. Normes nationales pour la production de panneaux :

GB/T12755 (tolérances de fabrication pour les tôles d'acier profilées) ; GB/T13912 (Test pour les revêtements de zinc métallique)

2. Normes nationales pour l'acceptation des travaux de construction sur site :

GB50018 (Code pour la conception des structures en acier) ; GB50205 (Code d'acceptation de la qualité de construction des structures en acier)

3. Normes nationales pour les matériaux de base galvanisés :

GB/T2518 (tôles et bandes d'acier revêtues de zinc et d'alliage de zinc à chaud en continu)

Critères de sélection

1 Sélection de la qualité du matériau de base (en fonction des exigences)

Sélection de l'épaisseur du panneau : usage civil standard (0,8 à 1,0 mm) ; Usage intensif général (1,2 mm) ; Extrêmement résistant (1,5 mm). Les épaisseurs supérieures à 1,5 mm ne sont pas en stock et nécessitent une commande personnalisée (délai de 12 jours ouvrés).

2 configuration de revêtement galvanisé (zoné pour la protection contre la corrosion)

1. Zones sèches intérieures : galvanisation double face (80–120 g/m²) ; Durée de vie de conception de 20 ans.

2. Zones côtières/zones de pulvérisation de sel : galvanisation à chaud double face obligatoire (275 g/m²) ; empêche la rouille blanche sur la surface du panneau pendant 3 ans.

3. Zones chimiques acides/alcalis : galvanisation robuste (450 à 600 g/m²) ; nécessite une protection secondaire avec des couches de finition ignifuges et anticorrosion.

3 Exigences relatives à l'épaisseur du revêtement en béton

Un coulage uniforme de 100 mm est strictement interdit ; l'épaisseur doit être déterminée par le profil du panneau : revêtement de la série YX51 ≥101 mm ; Série YX76/75 ≥126 mm. Une épaisseur insuffisante entraîne directement des fissures dans la dalle et une déflexion excessive.

4 scénarios d'application pour quatre profils de panneaux grand public

Livraison intégrée à guichet unique

Contrairement aux fournisseurs proposant uniquement des panneaux de terrasse en acier ouverts pour planchers, HAISHENG propose un ensemble complet (panneaux et tous les accessoires) provenant d'une seule usine. Cela garantit une correspondance dimensionnelle sans erreur et élimine les problèmes tels que les fuites de béton causées par l'incompatibilité entre les accessoires du marché et les profils de panneaux.

1 Spécifications principales du pont

- Longueurs standards : 6/9/12 m ; les longueurs personnalisées dépassant 15 m nécessitent un transport segmenté.

- Exigences obligatoires en matière de recouvrement : les extrémités du tablier doivent s'étendre sur ≥50 mm sur la semelle supérieure de la poutre en acier ; le raccourcissement non autorisé sur place de la longueur des genoux est interdit et soumis à une inspection obligatoire.

- Classification du profil : Nervure moyenne (51 mm) pour usage civil ; nervures hautes (75/76 mm) pour usage industriel intensif ; ne mélangez pas les types.

Système d'ancrage à 2 goujons de cisaillement

- Matériau des goujons : acier de construction spécialisé ML15 (empêche la rupture par fatigue courante dans les goujons ordinaires en acier au carbone).

- Correspondance des spécifications : paires YX51 avec goujons φ16×80 ; YX76 paires avec des goujons φ19×90 ; le mélange entre modèles est strictement interdit.

- Accessoires de construction : les forfaits de location complets comprennent des viroles en céramique et des machines à souder les goujons à inverseur ; espacement obligatoire des goujons ≤600 mm.

3 Scellement des bords et prévention des fuites de coulis

- Fermetures d'extrémité : Modèles spécifiques pour profils 51/76 ; en acier galvanisé assorti au platelage ; la fabrication sur site en tôle est interdite (en raison des risques de rouille/détachement).

- Solin de bord en forme de L : Pour sceller les dalles en porte-à-faux, les ouvertures d'ascenseur et les gaines de ventilation.

- Scellement des espaces : mastic butyle ; convient aux espaces de 0 à 5 mm entre les panneaux ; résistant à l'alcalinité du béton.

4 Accessoires de fixation et de renforcement de terrasse

- Fixation primaire : Soudage par points pleine pénétration aux extrémités ; soudage par points à travers le pont pour les goujons ; coutures latérales imbriquées combinées à un soudage par points intermittent à intervalles de 500 mm.

- Renfort local : vis autoperceuses galvanisées φ4,8 ; utilisé uniquement pour renforcer les ouvertures, les coins ou les points de déflexion ; pas pour la fixation structurelle primaire.

5 Schéma de renforcement standardisé pour le béton coulé sur place

- Renfort principal anti-fissure de la couche supérieure : Φ10–Φ12 @ 200–250 mm ; disposition continue le long de la travée pour éviter les fissures de retrait superficiel.

- Renfort de distribution transversale : Φ8 @ 250mm ; disposés perpendiculairement au renfort principal pour disperser les charges concentrées. Renfort spécial : renforcement radial ajouté aux ouvertures ; Treillis en acier φ6 posé sur des planchers à forte charge pour minimiser le tassement futur des dalles.

6. Spécifications pour l’étaiement temporaire dédié aux terrasses à nervures ouvertes

- Seuil de déclenchement de l'étaiement : L'étaiement est obligatoire pour les portées libres >2,5 m ; aucune exception autorisée.

- Types d'étaiement : étaiement en acier à portique (pour une installation rapide) ; échafaudage en tubes d'acier à baie complète (pour de très grandes portées).

- Critères de retrait : le retrait est autorisé uniquement après que les éprouvettes de béton durcies sur site ont atteint 75 % de la résistance de conception et que la déflexion mesurée est ≤L/250.

Analyse comparative inter-catégories

I. Principaux avantages différenciés

1. Coûts d'approvisionnement en matières premières réduits : pour la même épaisseur de dalle et la même hauteur de nervure, les panneaux de terrasse en acier ouverts pour planchers nécessitent 12 à 18 % de matériau en moins (largeur dépliée) et offrent une plus grande couverture par tonne, réduisant ainsi le budget de matériaux principal pour les revêtements de sol de grande surface de 7 à 11 %.

2. Ouvertures sur site à coût nul : les canaux à nervures ouvertes éliminent le besoin d'outils de découpe de trous spécialisés ; les ouvertures des services publics et des équipements peuvent être coupées par coupage au gaz. Ils s'adaptent bien aux plans d'étage irréguliers ou courbes, avec des taux d'utilisation des chutes atteignant jusqu'à 92 %.

3. Taux de réussite élevé du soudage des goujons : les nervures dégagées permettent le positionnement vertical du pistolet de soudage, atteignant un taux de réussite de 99 % (par rapport à un taux de reprise >15 % pour une fusion à froid/incomplète dans un platelage à nervures fermées).

4. Forte stabilité du verrouillage du béton : les nervures ouvertes trapézoïdales créent un effet de mortaise et de tenon, augmentant la résistance de liaison du béton de 23 % et empêchant le délaminage acier-béton lors d'événements sismiques.

5. Charge réduite sur la structure principale : un poids mort plus léger de 8 % pour la même zone de couverture permet des sections transversales de poutres et de colonnes en acier plus petites, réduisant ainsi la consommation totale d'acier de construction de 3 à 5 %.

6. Entretien pratique après l'installation : les nervures inférieures ouvertes permettent l'installation directe des tiges de suspension et des points de suspension au plafond sans endommager le revêtement galvanisé du panneau.

7. Délais de livraison courts : la structure simple de la filière de profilage permet des vitesses de production de 8 à 15 m/min ; un stock suffisant garantit une expédition par camion complet dans les 3 jours.

II. Trois inconvénients objectifs et stratégies d’atténuation

1. Portée non supportée limitée : La portée non supportée maximale est de seulement 2,4 m. Atténuation : Planifier à l'avance les supports temporaires ; HAISHENG fournit des dessins de disposition de support gratuits.

2. Faible résistance au feu : L’indice du panneau nu est de 0,25 h ; L'indice de dalle composite est de 1,0 à 1,5 h. Atténuation : appliquez un revêtement ignifuge ultra-fin de 10 mm d'épaisseur sur la surface du panneau pour répondre aux exigences de sécurité incendie de classe II.

3. Mauvaise esthétique du dessous : Le profil nervuré nécessite un plafond suspendu pour la dissimulation. Atténuation : Fournissez des profilés de fourrure de plafond personnalisés conçus pour le profil de nervure afin de raccourcir le calendrier d'installation du plafond.

Processus de contrôle qualité de bout en bout en usine

1. Double contrôle de la consommation de matières premières

- Vérification de la documentation : vérifier les certificats de matériaux d'origine de l'usine et les rapports d'essais de revêtement de zinc de tiers ; rejeter les bobines lâches introuvables.

- Échantillonnage sur site : échantillonner au hasard 1 bobine sur 5 de panneaux de terrasse en acier ouverts pour planchers afin de tester la limite d'élasticité et le poids du revêtement de zinc ; rejeter les bobines avec des bords ondulés ou une cambrure (courbure).

- Pré-refendage : Coupez la largeur de la matière première en fonction du profil spécifique du panneau pour éviter un désalignement du profil lors du formage.

2. Contrôle de précision pendant le formage de la ligne de production

- Processus de nivellement : nivellement multidirectionnel à 13-19 rouleaux pour éliminer les contraintes internes de la bobine ; planéité de la surface maintenue à ≤2 mm/m.

- Profilage : 18 à 26 jeux de rouleaux progressifs pour le formage à froid à température ambiante ; aucun traitement à haute température ne protège le revêtement de zinc, empêchant ainsi le délaminage du revêtement.

- Respect strict des tolérances nationales : hauteur des nervures ±1,0 mm, pas des nervures ±1,5 mm, largeur du panneau ±2 mm ; les articles dépassant les tolérances sont mis au rebut ou retravaillés.

3. Détails de découpe et de post-traitement

- Découpe par cisaille volante contrôlée par PLC : Erreur de longueur ≤2 mm pour les panneaux jusqu'à 10 m ; les coupes sont exemptes de bords roulés ou de bavures.

- Meulage manuel : Lissez tout revêtement de zinc retourné au niveau des bords coupés pour éviter une rouille prématurée ; coupez simultanément les embouts et les garnitures de bord correspondants du même lot pour garantir des spécifications de revêtement de zinc cohérentes.

4. 6 Inspections obligatoires en usine

Inspection complète des dimensions géométriques ; inspection visuelle de l'apparence de la surface des panneaux ; échantillonnage pour le poids du revêtement de zinc double face ; test d'adhérence du revêtement par flexion des nervures à 180° ; vérification du gauchissement des panneaux individuels ; vérification des marquages ​​de modèle et de numéro de lot.

5 Stockage, emballage et protection

Empilage en couches par spécification ; protections d'angle galvanisées aux extrémités pour éviter les dommages causés par le transport ; Panneaux de 6 mètres sanglés avec 3 bandes d'acier par paquet ; stocké dans un entrepôt intérieur sec et à température contrôlée pour éviter l'exposition à l'humidité et la « rouille blanche » associée au stockage extérieur.

Paramètres mécaniques et de durabilité mesurés

1 Paramètres de poids propre et de rigidité de section pour les profils principaux

2 Portée maximale non prise en charge

Conditions de test : béton coulé sur place de 120 mm ; surcharge de construction 2,0 kN/m² ; déflexion ≤ L/180

- YX51 : 0,8 mm = 2,1 à 2,3 m ; 1,0 mm = 2,4 à 2,7 m ; 1,2 mm = 2,8 à 3,0 m

- YX76 : 1,0 mm = 2,8 à 3,2 m ; 1,2 mm = 3,3 à 3,6 m (limite de portée supérieure pour les terrasses à profil ouvert)

3 Portance, résistance au feu et durabilité

- Capacité de charge au niveau du service : revêtement de sol standard 3,5 à 5,0 kN/m² ; capacité robuste jusqu'à 8 kN/m² avec base en acier et béton plus épais

- Normes de flèche : Construction ≤ L/180 ; Service ≤ L/250

- Durabilité : 25 à 30 ans (galvanisation Z275 dans des environnements intérieurs normaux)

- Indice de résistance au feu : Composite acier-béton 1,0–1,5h ; pont nu 0.25h

Guide de sélection rapide pour les achats

1. Immeubles de bureaux standard/mezzanines intérieures : profil YX51-305-915 + acier de base 0,8/1,0 mm + goujons de cisaillement φ16 + fermetures d'extrémité de type YX51 + treillis de renfort supérieur ; aucun étaiement sur toute la travée n'est requis.

2. Entreposage intensif/ateliers industriels lourds : profil YX76-344-688 + feuille de base 1,2/1,5 mm + goujons de cisaillement φ19 + fermetures d'extrémité de type 76 + renfort double couche bidirectionnel + étaiement temporaire pleine portée.

FAQ

1. Q : Les panneaux de terrasse en acier ouverts pour planchers peuvent-ils remplacer le renfort de traction inférieur de la dalle de plancher ?

R : Ils peuvent remplacer le renfort de traction inférieur à condition que le renfort réponde aux normes nationales ; cependant, le renfort antifissure supérieur ne peut être omis et doit être spécifié séparément dans les dessins de conception.

2. Q : Le matériau de coupe endommage-t-il le revêtement anticorrosion galvanisé ?

R : La coupe par cisaillement volant en ligne ne provoque aucune marque de brûlure à haute température ; seule la face d'extrémité coupée expose l'acier brut, et la peinture riche en zinc fournie avec l'expédition permet des retouches sur place.

3. Q : Quel est le délai de livraison pour l’approvisionnement interrégional ?

R : Les articles en stock standard sont expédiés par camions complets dans les 3 jours ; les profils personnalisés prennent 7 à 12 jours. L'expédition directe est disponible vers les grandes villes du pays pour les grands projets de structure en acier.
