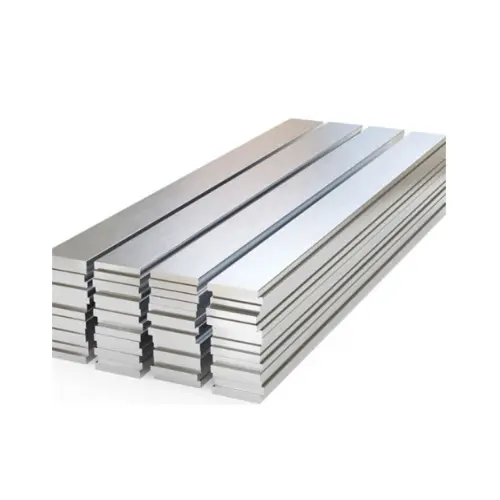

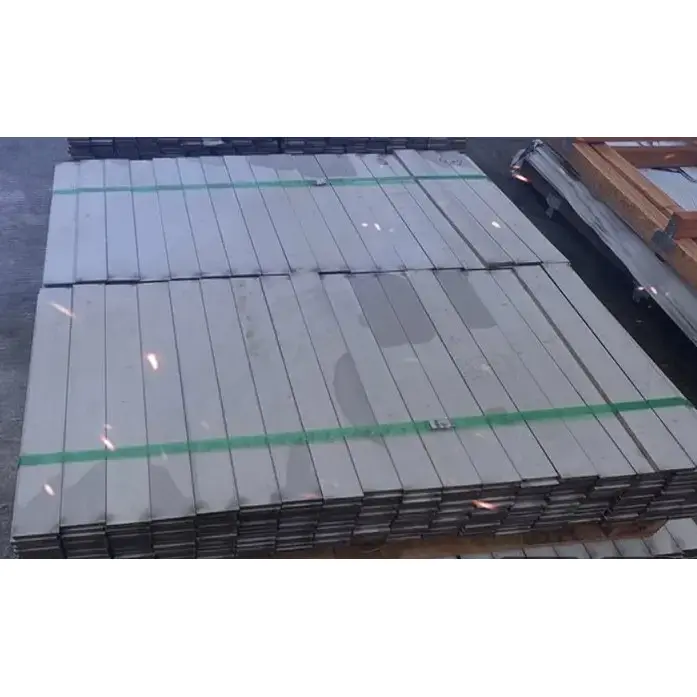

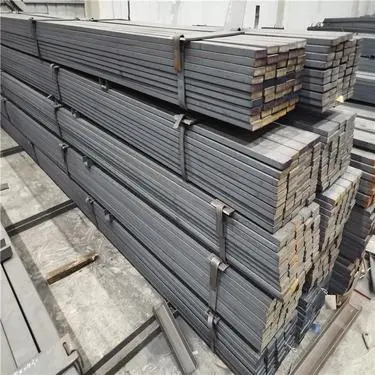

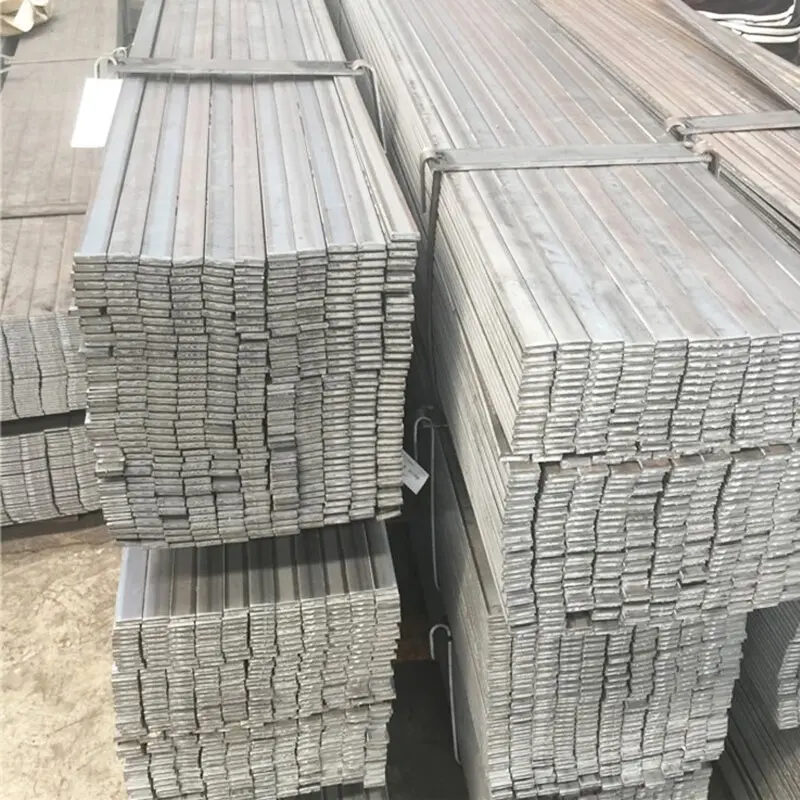

Barres d'acier plates laminées à chaud pour la construction

Les barres d'acier plates laminées à chaud pour la construction présentent une section rectangulaire avec des bords arrondis. Ils sont conformes à la norme GB/T 704-2016 et sont principalement fabriqués en acier Q235B ou Q355B. Les spécifications vont de 12 à 300 mm de largeur et de 3 à 60 mm d'épaisseur, avec des longueurs standard de 6 m, 9 m ou 12 m.

Quelles sont les caractéristiques du produit ?

I. Caractéristiques structurelles et mécaniques

1. La section transversale est un long rectangle plat dont la largeur dépasse largement l’épaisseur. Il offre une résistance modérée à la flexion et une rigidité latérale avec un axe porteur clair, ce qui le rend idéal pour les applications impliquant des charges unidirectionnelles, des attaches de tension et un serrage.

2. Généralement fabriqué en acier de construction au carbone, le matériau est uniforme et résistant. Il fonctionne de manière stable sous des charges statiques et dynamiques mineures et résiste à la rupture fragile.

3. Il offre un faible poids propre par rapport à sa section transversale et une efficacité d'utilisation élevée des matériaux ; lorsqu'il est utilisé comme connecteurs ou attaches de tension, il réduit efficacement la charge structurelle globale.

II. Caractéristiques de forme et d'assemblage

1. Les surfaces planes et les bords uniformes assurent un excellent ajustement, permettant une installation affleurante contre les composants structurels. Il convient aux applications telles que les pinces, les bandes de chant, les renforts et les attaches de tension.

2. Son profil élancé et sa forme simple permettent un agencement flexible, le rendant adaptable aux zones irrégulières et aux espaces de construction restreints.

3. Une large gamme de spécifications modulaires, offrant diverses combinaisons de largeur et d'épaisseur, permet une personnalisation sur site et garantit une grande polyvalence.

III. Caractéristiques de traitement et de connexion

1. Il présente d’excellentes performances dans le traitement à chaud et à froid. Il peut être facilement coupé, percé, plié, roulé, soudé et estampé sans nécessiter de machines complexes. 2. Diverses méthodes de connexion : principalement assemblées par soudage par recouvrement ou par soudage bout à bout, mais peuvent également être fixées avec des boulons ou des rivets ; la fabrication conjointe est simple.

3. Les longueurs peuvent être coupées selon les besoins avec un minimum de déchets de matériaux ; le traitement de pièces petites ou de forme irrégulière est pratique.

IV. Résistance à la corrosion et adaptabilité environnementale

1. La surface laminée à chaud retient la calamine ; des traitements tels que la galvanisation à chaud, la galvanisation à froid, la peinture ou le noircissement peuvent être appliqués. Une fois traité pour résister à la corrosion, il convient aux environnements intérieurs, extérieurs et humides ou exposés.

2. Les propriétés mécaniques restent stables dans la plage de température standard de **-20°C à 250°C**, sans dégradation significative des performances.

V. Variations des coûts et des produits

1. Des processus de production simples et une fabrication à grande échelle entraînent des prix bas et une grande disponibilité de stocks, ce qui en fait un profil structurel de base très rentable.

2. Classé en acier plat laminé à chaud et en acier plat étiré à froid :

1. Type laminé à chaud : comporte de la calamine sur la surface ; précision dimensionnelle modérée ; adapté aux applications d’ingénierie générale.

2. Type étiré à froid : précision dimensionnelle élevée et finition de surface lisse ; adapté à l'assemblage de précision et aux composants mécaniques.

VI. Limites des barres d'acier plates laminées à chaud pour la construction

1. Faible résistance à la torsion latérale et au renversement ; impropres à une utilisation comme poutres ou colonnes porteuses principales seules ; généralement utilisés comme composants auxiliaires.

2. Les sections plates en acier plus minces ont une faible résistance aux chocs localisés et sont sujettes à la flexion ou à la déformation sous des charges excessives.

3. Susceptible de rouiller rapidement s'il est laissé exposé à l'extérieur pendant de longues périodes sans protection contre la corrosion.

Principales utilisations et champ d'application

I. Principales utilisations

1. Composants de liaison pour structures en acier

Les barres d'acier plates laminées à chaud peuvent servir de tirants, de plaques de renfort, de plaques de connexion et de raidisseurs entre les poutres en acier, les colonnes, les poutres en H et les sections creuses carrées/rectangulaires. Ils améliorent la stabilité structurelle globale et sont des matériaux auxiliaires courants pour les joints de structures en acier.

2. Pièces et composants intégrés

Utilisé pour fabriquer des plaques d'acier plates intégrées, des éléments de liaison intégrés et des bandes de mise à la terre ; largement appliqué dans les projets de composants intégrés pour les fondations, les murs et la toiture des bâtiments.

3. Systèmes de clôture et de coupe-bordure

Utilisé pour couper les bords et enrouler autour des panneaux en acier enduits de couleur, des murs, des toits et des ouvertures de portes/fenêtres ; également utilisé pour les bandes de pression, les cadres d'étanchéité des bords, les bandes de recouvrement des joints de panneaux et les composants d'étanchéité/blocage de l'eau. 4. Accessoires de tuyaux et d'équipements

Colliers de serrage, clips de conduits, sangles de support, bandes de fixation d'équipement et bandes de fixation de lignes ; utilisé pour la sécurisation organisée des tuyaux et des câbles.

5. Mise à la terre de l'alimentation et de la protection contre la foudre

Barres plates de mise à la terre, conducteurs de descente de protection contre la foudre et bandes de liaison équipotentielle pour les bâtiments, les usines, les salles de distribution d'énergie et les équipements spécialisés ; matériaux conformes aux normes de l’industrie électrique.

6. Garde-corps, mains courantes et passerelles/escaliers

Garniture de bord de marche d'escalier, bandes de renfort de garde-corps, traverses de garde-corps simples et bandes de plateforme antidérapantes.

7. Traitement mécanique et matériel

Pièces estampées, cadres de petits équipements, accessoires d'outils, composants de quincaillerie, pièces de machines agricoles et découpe/traitement personnalisé de petites pièces non standard.

8. Installations temporaires municipales et de chantier

Renfort de palissade, attaches d'échafaudage, cadres de support temporaires et cadres de base de panneaux.

II. Champ d'application

1. Ingénierie des structures en acier : matériaux auxiliaires pour les installations industrielles, les bâtiments préfabriqués, les toitures en acier et les systèmes de revêtement mural.

2. M&E du bâtiment (mécanique et électrique) : mise à la terre de protection contre la foudre électrique, supports de tuyaux de plomberie/CVC et systèmes de fixation de conduits.

3. Ingénierie énergétique : mise à la terre et connexions conductrices pour les sous-stations, les salles de distribution et les installations électriques extérieures.

4. Services municipaux et transports : panneaux routiers, garde-corps, abribus et éléments paysagers municipaux.

5. Fabrication de machines : équipement à usage général, machines de construction, machines agricoles et traitement de composants matériels.

6. Construction navale et murs-rideaux : renforcement des composants du navire, finition des bords des murs-rideaux architecturaux et des sous-cadres de portes/fenêtres.

Guide de sélection de produits de barres d'acier plates laminées à chaud pour la construction

· Acier plat laminé à chaud : économique avec une disponibilité de stock élevée ; adapté à une utilisation générale en ingénierie, principalement pour les attaches structurelles, les pièces encastrées, la mise à la terre et la finition des bords de revêtement.

· Acier plat étiré à froid : présente des dimensions précises et une finition de surface lisse et propre ; adapté aux machines de précision, aux composants nécessitant une haute qualité esthétique et à l’assemblage de précision.

· Acier plat galvanisé à chaud : résistant à la corrosion et à la rouille ; préféré pour les environnements extérieurs, exposés ou humides et les projets de mise à la terre de protection contre la foudre. Paramètres de performance clés

Normes : GB/T 704-2016 « Acier plat laminé à chaud », GB/T 34374-2017 « Acier plat étiré à froid »

I. Matériaux courants et propriétés mécaniques

Paramètres physiques généraux

· Densité : 7,85 g/cm³

· Module d'élasticité : 2,06 × 10⁵ MPa

· Température de fonctionnement : -20°C à 250°C

II. Système de spécification dimensionnelle

1. Méthode de désignation

Largeur × épaisseur (mm) ; Exemples : 50×5, 80×6

2. Principales gammes de tailles

· Largeur : 12-300 mm

· Épaisseur : 3 à 60 mm

· Longueurs standards : 6 m, 9 m, 12 m ; coupe à longueur disponible sur demande

3. Tolérances dimensionnelles

· Acier plat laminé à chaud : Largeur ±1,0 mm, Épaisseur ±0,5 mm

· Acier plat étiré à froid : Précision supérieure ; tolérance largeur/épaisseur ≤ ±0,3 mm

4. Formule de poids théorique

W (kg/m) = Largeur (mm) × Épaisseur (mm) × 0,00785

5. Spécifications communes et poids par mètre

III. Caractéristiques mécaniques structurelles

1. Section transversale plate et allongée ; offre une bonne résistance à la flexion unidirectionnelle mais une faible rigidité latérale. Convient aux applications de pliage, de tension, d'attache et de serrage dans le plan ; inadapté pour résister indépendamment à un couple élevé ou à des charges latérales.

2. Composition matérielle uniforme sans points de concentration de contraintes significatifs ; présente d'excellentes propriétés de pliage à froid et d'estampage.

3. Performances de cisaillement stables ; convient pour une utilisation comme connecteurs à recouvrement, arrêts d'eau et barres de liaison.

IV. Classification des produits et comparaison des performances

V. Propriétés de traitement

1. Performance de pliage à froid : capable de plier à froid à 180° à température ambiante sans fissuration ni délaminage au niveau du pli ; adapté au pliage et au façonnage sur site.

2. Performances de soudage : en raison de leur faible teneur en carbone, ces barres d'acier plates laminées à chaud conviennent au soudage à l'arc et au soudage sous protection gazeuse ; ils produisent des soudures solides qui résistent à la fissuration.

3. Estampage/poinçonnage : facile à perforer et à couper ; faible difficulté de traitement ; adapté à la production en série de petites pièces de forme irrégulière.

4. Conductivité électrique : l'acier au carbone pur offre une bonne conductivité électrique et constitue un matériau standard pour les projets de protection contre la foudre et de mise à la terre.

VI. Paramètres du traitement anticorrosion

1. Condition de base : Finition « noire » laminée à chaud (échelle de moulin) ; sujet à la rouille; un traitement anti-corrosion est obligatoire pour une utilisation en extérieur.

2. Processus anticorrosion courants et spécifications de référence

o Galvanisation à chaud : épaisseur moyenne du revêtement de zinc ≥65μm ; durée de vie en extérieur de 12 à 18 ans.

o Galvanisation à froid/peinture : revêtement de zinc/épaisseur de film de peinture de 20 à 40 μm ; principalement pour les environnements intérieurs ou secs.

o Noircissement / Passivation : Prévention de la rouille uniquement (pas de finition décorative) ; utilisé pour les composants mécaniques internes.

VII. Méthodes de connexion

1. Primaire : Soudage par recouvrement, soudage bout à bout (standard pour les structures en acier et les projets de mise à la terre).

2. Secondaire : Boulonnage, rivetage, fixation par clip/clamp.

VIII. Applications appropriées et inappropriées

Approprié

Contreventement/renfort de structure en acier, bandes de finition de toit/mur, pièces encastrées, protection contre la foudre/mise à la terre, colliers/supports de tuyauterie, bordure de main courante d'escalier, garde-corps simples, petites pièces de quincaillerie mécanique.

Inapproprié

Poutres ou colonnes porteuses primaires autonomes, composants soumis à des impacts alternés à haute fréquence, composants porteurs à haute pression.

Tableau des spécifications communes pour les barres d'acier plates laminées à chaud pour la construction
