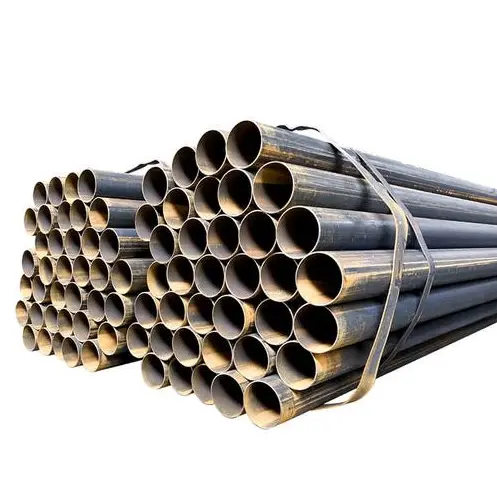

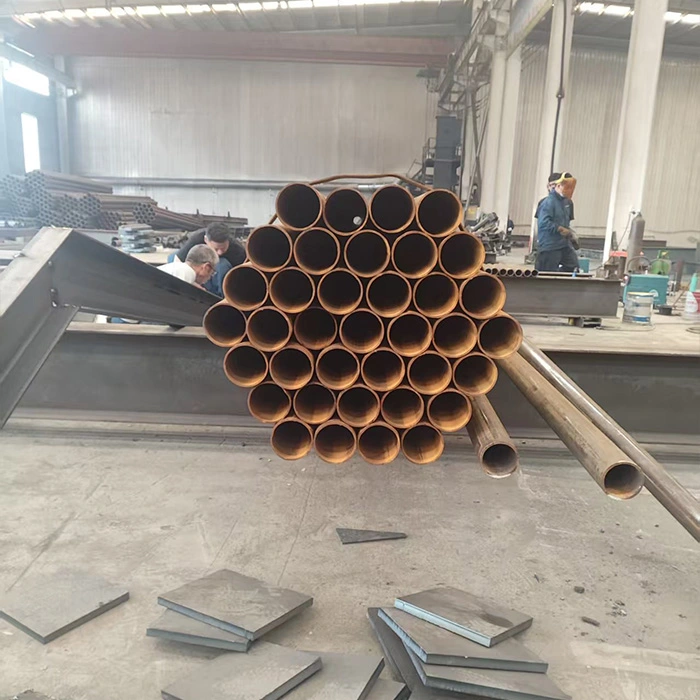

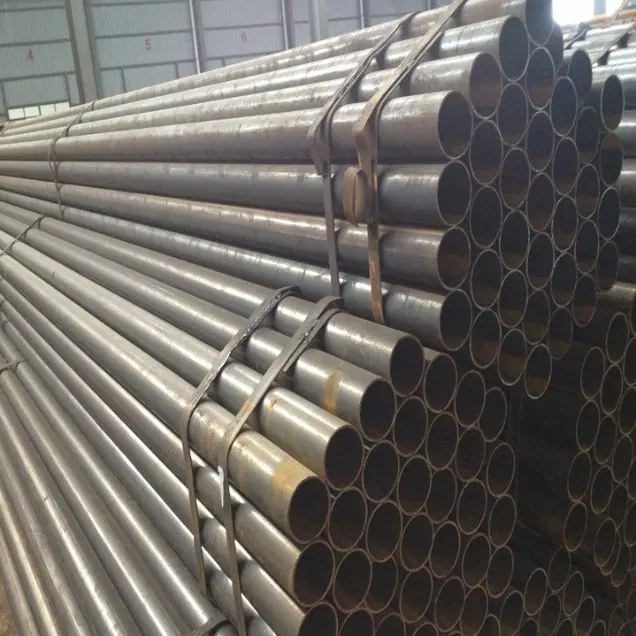

Tuyaux en acier soudés

Communément appelés tubes en acier soudés, ces produits sont fabriqués par laminage et soudage de bandes d'acier. Ils sont principalement classés en tubes soudés à joints droits et à joints en spirale, fabriqués conformément à des normes telles que GB/T 3091 et GB/T 13793, et généralement fabriqués à partir d'acier Q235B ou Q355B. Ils sont principalement utilisés pour le transport de fluides à basse pression, les poutres et colonnes structurelles en acier, les supports de garde-corps, les réseaux de canalisations municipaux, les conduits électromécaniques et les projets temporaires, ce qui les rend adaptés aux conditions de fonctionnement standard impliquant des températures ambiantes et des pressions faibles à moyennes.

Caractéristiques du produit

I. Caractéristiques structurelles et mécaniques

1. Les tubes en acier soudés sont formés par laminage et soudage de bandes d'acier et sont disponibles en deux types : à joint droit et à joint en spirale. La section circulaire creuse assure une répartition uniforme de la charge et offre une excellente résistance à la flexion et à la torsion, ainsi qu'une stabilité globale supérieure.

2. La résistance globale répond aux exigences des applications à pression faible à moyenne. Les tuyaux soudés à joint spiralé de grand diamètre offrent une capacité de charge et une rigidité supérieures à celles des tuyaux soudés à joint droit standard. Cependant, en raison des limites des joints de soudure, ils ne conviennent pas aux conditions extrêmes impliquant une pression élevée, une température élevée ou une corrosion sévère.

3. Pour la même capacité portante, ils sont plus légers que les composants en acier massif, réduisant ainsi la charge structurelle globale.

II. Caractéristiques de production et de coût

1. Le processus de production est mature, offrant une capacité élevée et une livraison rapide. Un stock important est disponible sur le marché à des prix économiques, ce qui se traduit par de faibles coûts globaux.

2. Une large gamme de spécifications est disponible, des tuyaux de petit diamètre aux pipelines de grand diamètre et aux tuyaux de colonne, permettant une sélection flexible.

III. Caractéristiques de transformation et de construction

1. Le traitement secondaire, tel que la découpe, le chanfreinage, le filetage, le pliage et le soudage, est simple et simplifie la construction sur site.

2. Les tuyaux présentent des dimensions uniformes et sont faciles à manipuler et à installer. Diverses méthodes de connexion, notamment le soudage, les brides, le filetage et les raccords rainurés, peuvent être utilisées pour répondre à différentes exigences techniques. IV. Caractéristiques d'utilisation et anticorrosion

1. La livraison standard se fait sous forme de « tuyau noir » (acier non revêtu) ; cependant, des traitements tels que la galvanisation à chaud, la peinture, les revêtements anticorrosion et les couches anticorrosion 3PE peuvent être appliqués. Ils conviennent pour une utilisation dans des environnements intérieurs et extérieurs.

2. Flexible application: They can serve independently as fluid transport pipelines or be assembled into load-bearing components such as steel structural beams, columns, and trusses.

V. Distinctions et limitations des produits

1. Les tuyaux soudés à joint droit sont généralement utilisés pour les diamètres petits à moyens, les canalisations basse pression et les structures en acier léger. Les tubes soudés en spirale sont principalement utilisés pour les grands diamètres, ce qui les rend adaptés au transport municipal sur de longues distances et aux composants de structure en acier de grande taille.

2. En raison de la présence de joints soudés, ces tuyaux présentent une résistance à la pression, une résistance aux températures élevées et une résistance à la fatigue inférieures à celles des tuyaux en acier sans soudure. Leur utilisation est strictement interdite dans des applications sous pression critiques impliquant des matériaux inflammables/explosifs à haute pression ou des conditions de température/haute pression.

Principales utilisations et champ d'application

I. Principales utilisations des tubes en acier soudés

1. Transport de fluides

Utilisé pour le transport de fluides tels que l'eau du robinet, les eaux usées, les gaz basse pression, l'air de ventilation/extraction de poussière et les huiles à usage général ; ce sont les principaux matériaux de tuyauterie des réseaux civils et industriels.

2. Composants porteurs de structure en acier

Utilisé pour fabriquer des colonnes circulaires, des éléments de ferme, des supports de toit et des montants de plate-forme ; ils peuvent remplacer certaines formes d'acier de construction pour les poutres et colonnes auxiliaires ou modérément chargées.

3. Protection et clôture

Utilisé pour les garde-corps de chaussée, les clôtures périmétriques d'usine, les rampes d'escalier, les balustrades de balcon, les cadres de palissade et les supports de panneaux d'affichage extérieurs.

4. Systèmes de support mécanique et électrique

Utilisé pour construire des supports et des supports pour les conduites d'eau, les conduits d'air et les chemins de câbles, ainsi que des supports de montage spécialisés et des tiges de fixation pour les équipements.

5. Génie municipal et civil

Utilisé pour les réseaux de canalisations municipaux, les revêtements de berges de rivières, les revêtements de fondations sur pieux, les conduits de ventilation de tunnels et les barrières de sécurité temporaires sur les chantiers de construction.

6. Installations temporaires et agricoles

Utilisé pour les échafaudages, les hangars temporaires, les structures de serres et les canalisations de transport d'eau agricole.

II. Champ d'application

1. Génie de la construction : bâtiments civils, ateliers d'usine, entrepôts, systèmes d'approvisionnement en eau et de drainage pour les sites et systèmes de support structurel en acier.

2. Services publics municipaux : réseaux urbains d'approvisionnement en eau et de drainage, garde-corps routiers, ingénierie paysagère et installation de canalisations municipales. 3. MEP (Mécanique, Électrique et Plomberie/CVC) : Alimentation en eau et drainage, ventilation et conduites de gaz basse pression pour les usines, les bâtiments et les centres commerciaux.

4. Entreprises industrielles et minières : tuyauterie de transfert d'atelier, supports d'équipement, enceintes de parc à matériaux et structures en treillis légères.

5. Agriculture et aménagement paysager : tuyaux d'irrigation agricole, cadres de serre et clôtures paysagères.

6. Travaux temporaires : installations de chantier temporaires, supports temporaires, protection des fosses d'excavation et échafaudages de construction.

Guide de sélection

Tuyaux soudés à joint droit : principalement des diamètres petits à moyens ; couramment utilisé pour la tuyauterie intérieure, les garde-corps et les structures en acier à petite échelle.

Tubes soudés en spirale : principalement de grands diamètres ; couramment utilisé pour les canalisations municipales, le transport d'eau sur de longues distances et les colonnes structurelles en acier à grande échelle.

Paramètres de performances

I. Normes de mise en œuvre

·GB/T 3091-2025 : Tubes en acier soudés pour le transport de fluides à basse pression (eau, gaz, air, etc. ; ≤2,5 MPa, ≤200°C)

·GB/T 13793-2016 : Tubes longitudinaux en acier soudés électriquement (structure, échafaudage, machines générales)

·GB/T 9711 / API 5L : Tuyaux de canalisation pour le transport de pétrole et de gaz (L245/L360/L415, etc.)

II. Matériaux courants et propriétés mécaniques (température ambiante)

·Module d'élasticité : 2,06 × 10⁵ MPa

·Densité : 7,85 g/cm³

·Énergie d'impact : température ambiante **≥27 J** (Q235B, encoche en V)

III. Dimensions et spécifications (principalement soudure longitudinale)

1) Plage de diamètre extérieur

·Petit diamètre : DN15–DN50 (21,3–60,3 mm)

·Diamètre moyen : DN65–DN250 (76,1–273 mm)

·Grand diamètre : DN300–DN600 (323,9–610 mm)

·Tuyau soudé en spirale : jusqu'à DN800–DN3000

2) Épaisseur de paroi (commune)

·Standard : 1,2 à 12,7 mm

·Parois épaisses : 12,7 à 40 mm

·Tolérance : Épaisseur de paroi ±10 % t ; Diamètre extérieur ±0,5 % à ±1,0 %

3) Longueur

·Standard : Longueurs fixes de 6 m, 9 m, 12 m

·Personnalisable : 15–18 m

·Tolérance de longueur : +20 mm / 0 mm

4) Poids théorique (kg/m)

W=0,02466×(D−t)×t

·D : Diamètre extérieur (mm) ; t : épaisseur de paroi (mm)

·Tuyau galvanisé : Poids ×1,015–1,03 (facteur de revêtement)

IV. Résistance à la pression et performances des processus

1) Test hydrostatique (obligatoire)

· Tuyau noir standard : 5,0 MPa, pression de maintien ≥5s

· Conduite de gaz : 6,0 MPa, maintenir la pression ≥10s

· Tuyau à paroi épaisse : 7,0 MPa

· Pression de service recommandée : ≤1,6 MPa (sécurité à long terme)

2) Qualité des soudures

· Contrôles Non Destructifs (CND) : UT (Ultrasonique) / RT (Radiographique)

· Couture longitudinale : soudage haute fréquence, coefficient de soudure **≈0,85–0,9**

· Couture en spirale : soudage à l'arc submergé, coefficient de soudure **≈0,9–0,95**

3) Test d'aplatissement/flexion

· Aplatissement : Pas de fissures, pas de délaminage

· Cintrage (DN≤50) : 90°, rayon de courbure = 6D (tuyau noir) / 8D (tuyau galvanisé), cordon de soudure positionné sur le côté ; pas de fissures, pas de pelage de la couche de zinc

4) Température de fonctionnement

· Standard : -20°C à +200°C

· Acier basse température (L245N) : Jusqu'à -40°C

V. Protection des surfaces et de la corrosion

· Condition de livraison : Tuyau noir (tuyau nu) / Galvanisé à chaud / Epoxy / 3PE (enterré)

· Couche galvanisée : ≥300 g/m² (double face), épaisseur locale **≥85 μm**

· Qualité de surface : Pas de fissures, pas de plis, pas de croûtes, pas de corrosion sévère

VI. Méthodes de connexion

· DN≤50 : Connexion filetée (GB/T 7306)

· DN65–DN200 : Raccordement à bride / Raccordement rainuré

· DN≥250 : Soudage (soudure bout à bout / soudure d'angle)

VII. Applications

· Fluides basse pression : Eau, eaux usées, gaz, air, ventilation

· Structures en acier : colonnes de tuyaux circulaires, fermes, supports, garde-corps, échafaudages

· Température : -20 à 200°C ; Pression : ≤2,5 MPa
