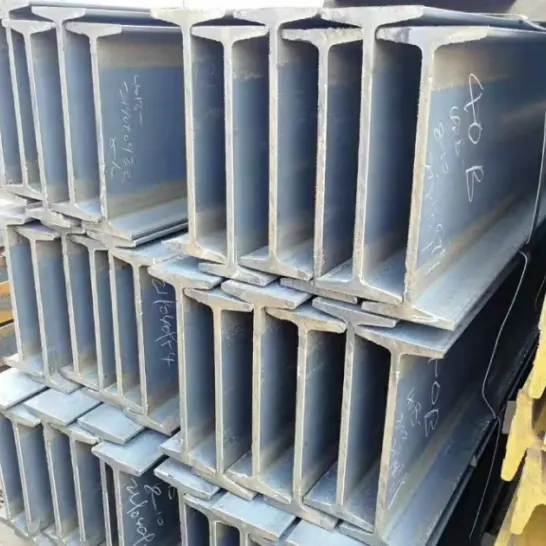

Acier de poutre en I structurel laminé à chaud

HAISHENG, un fabricant fiable d'acier de construction en Chine et un fournisseur unique, stocke de l'acier de construction pour poutres en I laminé à chaud produit selon GB/T 706 avec les nuances Q235B et Q355B. Doté de brides intérieures coniques et d'une épaisseur inégale, il offre un coût économique et un traitement facile. Largement utilisé pour les poutres secondaires légères, les plates-formes, les supports et les structures temporaires en acier léger, il s'agit d'un profilé laminé à chaud conventionnel pour les bâtiments de petite et moyenne portée.

Principales caractéristiques du produit

I. Caractéristiques sectionnelles et mécaniques

1. Les surfaces intérieures de la bride sont inclinées, l'épaisseur de la bride diminuant de l'intérieur vers l'extérieur ; cela se traduit par une répartition inégale des contraintes à travers la section et une rigidité latérale relativement faible.

2. Poutre en acier de construction laminée à chaud en tant qu'unité unique et intégrale sans joints soudés, ce qui entraîne une faible contrainte résiduelle et une bonne stabilité structurelle.

3. Offre une résistance à la flexion décente mais une résistance moyenne à la torsion et au déplacement latéral ; ne convient pas aux applications à longue portée, à forte charge de vent ou à charges lourdes.

II. Caractéristiques économiques et d'approvisionnement

1. Une catégorie de produits classique avec une gamme complète de spécifications ; largement disponible en stock, facile à se procurer et à un prix compétitif.

2. Pour une même capacité portante, la consommation de matériaux est supérieure à celle des poutres en H laminées à chaud, ce qui les rend plus économiques pour les structures légères.

III. Caractéristiques de construction et d'utilisation

1. La forme régulière facilite le traitement secondaire (découpe, soudage, perçage) et s'adapte à diverses méthodes de connexion sur site.

2. Un poids propre modéré facilite le levage et l'installation ; idéal pour les bâtiments simples et les structures temporaires.

3. Dispose d'une finition en écailles de moulin « noir » laminée à chaud ; peut subir un dérouillage et un revêtement anticorrosion selon les besoins pour s'adapter aux environnements intérieurs et extérieurs standard.

IV. Comparaison avec les poutres en H laminées à chaud

1. La rigidité latérale est nettement inférieure à celle des poutres en H ; ne convient pas pour une utilisation comme colonnes dans des immeubles de grande hauteur ou comme poutres principales pour de longues portées.

2. L'efficacité des sections est relativement faible, nécessitant plus de matériau sous de lourdes charges.

3. Excellent rapport coût-performance ; reste largement utilisé dans les structures en acier légères et simples.

Utilisations et champ d'application

I. Utilisations principales

1. Poutres secondaires de plancher/toit et poutres simplement soutenues : les poutres en acier structurelles laminées à chaud sont utilisées pour supporter des charges légères de plancher et de toit, généralement dans les systèmes porteurs de petite à moyenne portée.

2. Poutres de plate-forme et de passerelle : composants porteurs primaires et secondaires pour les installations industrielles, les plates-formes d'équipement, les passerelles de maintenance et les tréteaux.

3. Supports et supports : fabrication de supports de tuyaux, de supports d'équipement, de contreventements muraux et de cadres de support temporaires.

4. Pannes et charpente murale : Pannes de toit pour bâtiments industriels légers, palissades de chantier et cadres d'enceinte simples.

5. Cadres, poutres et colonnes à petite échelle : poutres et colonnes pour cadres en acier légers dans des structures simples et de faible hauteur telles que des ateliers, des entrepôts et des abris d'auto.

6. Composants de machines de construction : bases pour équipements de levage, châssis de véhicules, étaiement d'excavation temporaire, etc.

II. Champ d'application

1. Bâtiments industriels : installations industrielles légères, entrepôts, ateliers et petits silos de stockage ; principalement utilisé pour les composants porteurs secondaires.

2. Structures civiles temporaires/simples : installations temporaires de chantier de construction, abris d'auto, auvents, hangars de stockage simples et bâtiments modulaires/mobiles.

3. Infrastructure municipale : palissades municipales, supports de garde-corps, supports de passerelles pour piétons et petits tréteaux.

4. Support électromécanique : supports de supports de tuyaux pour centrales électriques et usines chimiques, bases d'équipement et supports/supports de tuyaux CVC.

5. Installations d'ingénierie temporaires : étaiement d'excavation, bases d'échafaudages et cadres porteurs temporaires pour la construction.

6. Autres domaines : châssis de machines agricoles, cadres pour petits équipements de transport et rayonnages d'entrepôt simples.

Paramètres de performance clés

Normes : GB/T 706-2016, GB/T 700, GB/T 1591

I. Matériaux courants et propriétés mécaniques

II. Désignation de la section et détails des spécifications

1. Format de désignation : Modèle + Hauteur (par exemple, 10#, 12#, 14#, 16#, 20a#, 20b#). Des sous-types (a, b, c) existent pour la même hauteur ; les épaisseurs de l'âme et des brides augmentent progressivement, ce qui entraîne une capacité portante plus élevée.

2. Caractéristiques de la section : La surface intérieure de la bride présente une pente de 1:6 ; la bride est plus épaisse à la racine et plus fine au bord, ce qui entraîne une répartition non uniforme des contraintes sur toute la section.

III. Spécifications communes (modèle + dimensions de section)

Format : hauteur × largeur de bride × épaisseur d'âme

·10# : 100×68×4,5

·12# : 120×74×5,0

·14# : 140×80×5,5

·16# : 160×88×6,0

·18# : 180×94×6,5

·20a# : 200×100×7,0 ; 20b# : 200×102×9,0

·25a# : 250×116×8,0 ; 25b# : 250×118×10,0

·30a# : 300×126×9,0 ; 30b# : 300×128×11,0

IV. Tolérances dimensionnelles et de forme

1. Longueurs fixes standards : 6 m, 9 m, 12 m ; découpe personnalisée disponible.

2. Rectitude (Cambre) : ≤2 mm par mètre ; cambrure totale ≤0,2% de la longueur totale.

3. La torsion et la perpendiculaire des faces d'extrémité sont conformes aux normes nationales, garantissant la précision lors de l'installation et du assemblage.

V. Caractéristiques de surface et de traitement

1. Condition de livraison : laminé à chaud avec calamine (finition noire).

2. Maniabilité : convient pour la coupe, le perçage, le soudage et le pliage ; pratique pour le traitement secondaire.

3. Protection contre la corrosion : Non protégé à l’état brut ; peut subir un dérouillage, une peinture ou une galvanisation à chaud.

VI. Paramètres environnementaux et structurels

1. Température de fonctionnement : -20°C à 80°C.

2. Caractéristiques structurelles : Résistance à la flexion modérée ; résistance à la torsion et rigidité latérale relativement faibles ; ne convient pas aux longues portées, aux zones à forte charge de vent ou aux rôles porteurs principaux dans les structures de grande hauteur.

3. Adéquation à la charge : principalement utilisé pour les poutres simplement supportées et les composants à charge légère ; éviter les charges excentriques à long terme.
