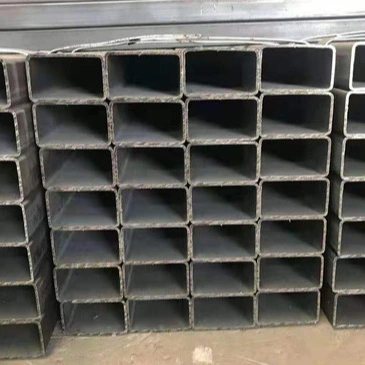

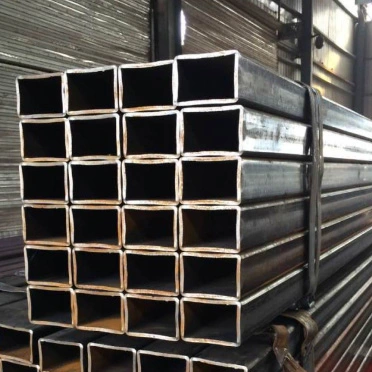

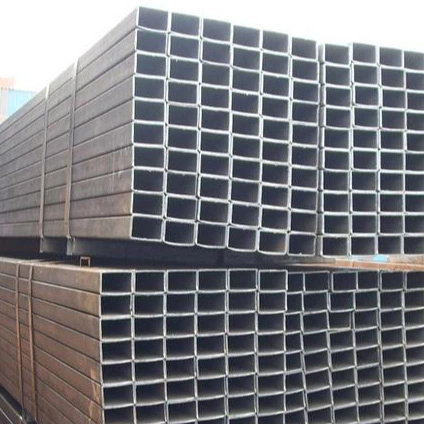

Tubes rectangulaires creux en acier de construction

Les tubes rectangulaires creux en acier de construction sont largement utilisés dans des applications telles que les poutres et colonnes en acier, les charpentes de murs-rideaux, les cadres de clôture, les supports d'équipement, les garde-corps et les machines de construction. Ils servent efficacement de composants porteurs principaux tout en étant également adaptés à diverses formes architecturales et structures d'enceinte.

Caractéristiques du produit

I. Caractéristiques structurelles et mécaniques

1. La section rectangulaire creuse offre une grande rigidité contre la flexion et le déplacement latéral dans les deux sens. Il offre une résistance supérieure à la torsion et à la déformation latérale par rapport aux tubes circulaires ou aux formes standard en acier de construction, garantissant ainsi une stabilité structurelle globale robuste.

2. La forme transversale uniforme et les faces plates assurent une répartition uniforme de la charge. Les tubes individuels peuvent supporter des charges verticales et horizontales importantes, servant souvent directement d'éléments porteurs principaux.

3. Disponible en types soudés et sans soudure : les tubes rectangulaires soudés offrent une rentabilité élevée pour les conditions de fonctionnement standard ; Les tubes rectangulaires sans soudure, dépourvus de cordons de soudure, offrent une résistance, une résistance à la pression et des performances de fatigue supérieures, ce qui les rend idéaux pour les scénarios de charges lourdes et cycliques.

II. Apparence et caractéristiques d'installation

1. Les surfaces extérieures plates facilitent l'épissage, le chevauchement et le montage encastré. Ils s'adaptent parfaitement aux tôles d'acier, aux panneaux et aux composants de l'enceinte à revêtement coloré, garantissant une finition propre et une étanchéité des bords pendant la construction.

2. Des arêtes vives et un profil uniforme combinent fonctionnalité portante et attrait esthétique, ce qui les rend adaptés aux façades architecturales, aux aménagements paysagers et à d'autres projets axés sur le design.

3. Pour une capacité portante donnée, ils sont plus légers que les profilés en acier massif, réduisant ainsi efficacement la charge structurelle globale et économisant sur les coûts des matériaux.

III. Caractéristiques de traitement et de connexion

1. Ils peuvent être coupés, biseautés, pliés, percés et soudés. Le traitement secondaire est simple et facilite la construction sur site.

2. Les méthodes de connexion polyvalentes, notamment le soudage, le boulonnage et le rivetage, présentent des conceptions de joints simples et une efficacité d'installation élevée.

3. Gamme étendue de spécifications, couvrant tout, des petits tubes décoratifs aux tubes porteurs de grande section, permettant une sélection flexible.

IV. Résistance à la corrosion et caractéristiques de performance

1. Fourni dans un état « noir » (non couché) ; compatibles avec divers traitements anticorrosion tels que la galvanisation à chaud, la galvanisation à froid, la peinture et le revêtement en poudre, ce qui les rend adaptés aux environnements intérieurs et extérieurs (secs ou humides).

2. Bonne ouvrabilité à froid et à chaud ; propriétés mécaniques stables dans les plages de températures de fonctionnement standard.

V. Limites du produit

1. La concentration des contraintes se produit dans les coins ; ces zones sont sujettes à des dommages dus à la fatigue en cas d'impacts violents ou de charges cycliques répétées.

2. Mauvaise aptitude au transport de fluides ; rarement utilisés pour les systèmes de tuyauterie, car ils sont principalement conçus pour les applications structurelles porteuses et de charpente.

3. Les coûts de production élevés des tubes rectangulaires sans soudure de grandes spécifications et à parois épaisses entraînent des prix nettement plus élevés que ceux des versions soudées.

Utilisations et champ d'application

I. Utilisations principales

1. Composants structurels clés

Utilisé pour les cadres d'usine, les portiques, les poutres et colonnes en caisson, les colonnes verticales, les fermes et les supports de plancher ; un matériau porteur de base dans la construction en acier.

2. Enveloppes des bâtiments et murs-rideaux

Charpente de murs extérieurs (poutres/montants), cadres de lucarnes, cadres de portes et de fenêtres, pannes de toit et charpentes de bordure ; s'intègre parfaitement aux tôles d'acier profilées et à d'autres matériaux de panneaux.

3. Enceintes et installations de protection

Clôtures de périmètre d'usine, garde-corps routiers, rampes d'escalier, garde-corps de balcon, cadres de palissade de chantier et poteaux de filet de sécurité.

4. Châssis d'équipement et de machinerie

Bases de machines, supports d'équipement, cadres d'établi, rayonnages d'entrepôt, cadres de conteneurs et cadres de châssis de véhicules.

5. Ingénierie et installations temporaires

Fermes de scène, charpentes de serres, palissades de chantier temporaires, structures d'étaiement/soutien et charpentes de construction modulaires.

6. Structures décoratives et architecturales

Structures paysagères, éléments architecturaux extérieurs, charpentes décoratives intérieures et cadres de vitrines/stands ; allie capacité portante et attrait esthétique.

II. Champ d'application des tubes rectangulaires creux en acier de construction

1. Ingénierie des structures en acier : poutres, colonnes et systèmes de contreventement pour les installations industrielles, les entrepôts, les stades et les bâtiments préfabriqués.

2. Décoration architecturale : construction de murs-rideaux, de portes et de fenêtres, d'éléments architecturaux intérieurs/extérieurs et de stands d'exposition.

3. Municipalité et transports : garde-corps routiers, palissades de construction municipales, pergolas paysagères et cadres d'abribus.

4. Fabrication de machines : châssis pour équipements à usage général, machines de construction, machines agricoles et équipements logistiques.

5. Entreposage et logistique : rayonnages robustes, plates-formes de stockage et structures auxiliaires de conteneurs.

6. Agriculture, foresterie et horticulture : serres, structures d'abris pour le bétail et clôtures agricoles.

Guide de sélection

· Tubes rectangulaires soudés : type de produit grand public offrant un rapport coût-performance élevé ; largement utilisé pour les applications standard telles que les structures porteuses générales, les enveloppes de bâtiments, la décoration et les garde-corps.

· Tubes rectangulaires sans soudure : résistance supérieure, résistance à la fatigue et capacité de charge ; principalement utilisé pour les applications lourdes, les chargements cycliques, les châssis de machines de haute spécification et les composants d'ingénierie robustes.

Paramètres de performance clés

Normes de mise en œuvre : GB/T 6728-2017 « Profilés structurels creux formés à froid » ; GB/T 3094-2012 « Tubes en acier carrés et rectangulaires sans soudure étirés à froid »

I. Matériaux courants et propriétés mécaniques

Paramètres généraux supplémentaires :

· Module d'élasticité : 2,06 × 10⁵MPa

· Densité : 7,85 g/cm³

· Température de fonctionnement standard : -20°C à 200°C

II. Système de spécifications et de dimensions

1. Méthode de désignation

Dimensions extérieures : longueur × largeur × épaisseur de paroi (unité : mm) ; Exemple : 100×50×3,0

2. Catégories de taille grand public

· Petit (Décoration / Enceinte / Garde-corps) : 20×10, 30×20, 40×20, 50×30 ; Épaisseur de paroi : 1,2 à 2,5 mm

· Moyen (Quille / Purlin / Poutres et colonnes standard) : 60×40, 80×40, 80×60, 100×50 ; Épaisseur de paroi : 2,0 à 5,0 mm

· Grand (colonnes et poutres primaires / fermes robustes) : 120 × 80, 150 × 100, 200 × 100, 250 × 150 ; Épaisseur de paroi : 4,0 à 12,0 mm

3. Longueurs et tolérances

· Longueurs standards : 6 m, 9 m, 12 m ; longueurs personnalisées disponibles

· Tolérance des dimensions externes : ±0,8 %

· Tolérance d'épaisseur de paroi : Tuyau soudé standard ±10 % ; Tuyau sans soudure ±7,5%

4. Formule de calcul du poids théorique

W (kg/m) = 0,00785 × [(B + H) × 2 − 4t] × t (B = côté long, H = côté court, t = épaisseur de paroi)

III. Propriétés mécaniques structurelles

1. Les sections rectangulaires de tubes en acier de construction creux rectangulaires offrent une rigidité à la flexion bidirectionnelle élevée (le long des axes forts et faibles) et une stabilité latérale et une résistance à la torsion supérieures par rapport aux profils simples comme les tubes circulaires ou les poutres en H, ce qui se traduit par une stabilité structurelle globale robuste.

2. Caractéristiques du traitement

· Test de pliage : Capable de pliage à froid à 90° à température ambiante sans fissuration ni délaminage au niveau du pli.

· Test d'aplatissement : Résiste à la compression aux dimensions spécifiées sans fissuration des murs.

1. Caractéristiques de contrainte : Une légère concentration de contrainte se produit dans les coins ; ne convient pas aux applications impliquant des charges d’impact alternées à haute fréquence.

IV. Classification des produits et différences de performances

V. Traitement de surface et protection contre la corrosion

1. Condition standard : finition noire (surface en oxyde laminée à chaud).

2. Méthodes courantes de protection contre la corrosion : galvanisation à chaud, galvanisation à froid, revêtement en poudre électrostatique, peinture anticorrosion et revêtement au fluorocarbone.

3. Référence de galvanisation à chaud : épaisseur moyenne du revêtement de zinc ≥85 μm ; la durabilité en extérieur dépasse 15 ans.

VI. Méthodes de connexion

· Primaire : Soudage en biseau, soudage à pénétration totale (pilier pour la construction).

· Secondaire : Assemblages boulonnés haute résistance, vis autotaraudeuses, rivetage.

· Compatible avec divers assemblages structurels en acier, notamment les tôles d'acier colorées, les poutres en H et les cornières d'acier.

VII. Applications appropriées et interdites

Approprié

Poutres et colonnes d'installations industrielles, charpentes de murs-rideaux, cadres d'enceintes, garde-corps et clôtures, rayonnages d'entrepôt, cadres d'équipement, structures paysagères et structures en acier préfabriquées.

Ne convient pas

Transport de fluides à haute pression, tuyauterie haute température/haute pression et structures principales d'équipements lourds soumis à des chocs sévères ou à une fatigue à haute fréquence.
