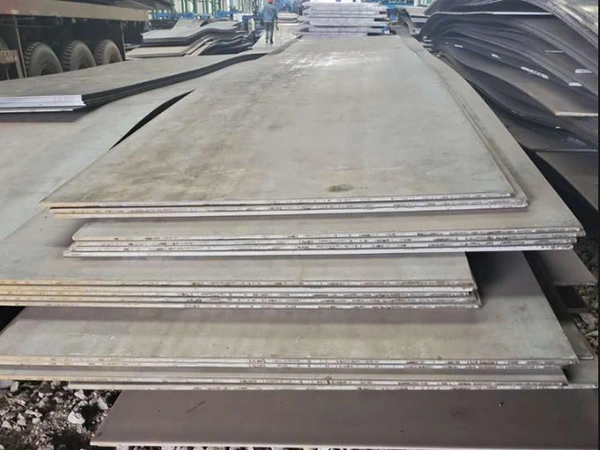

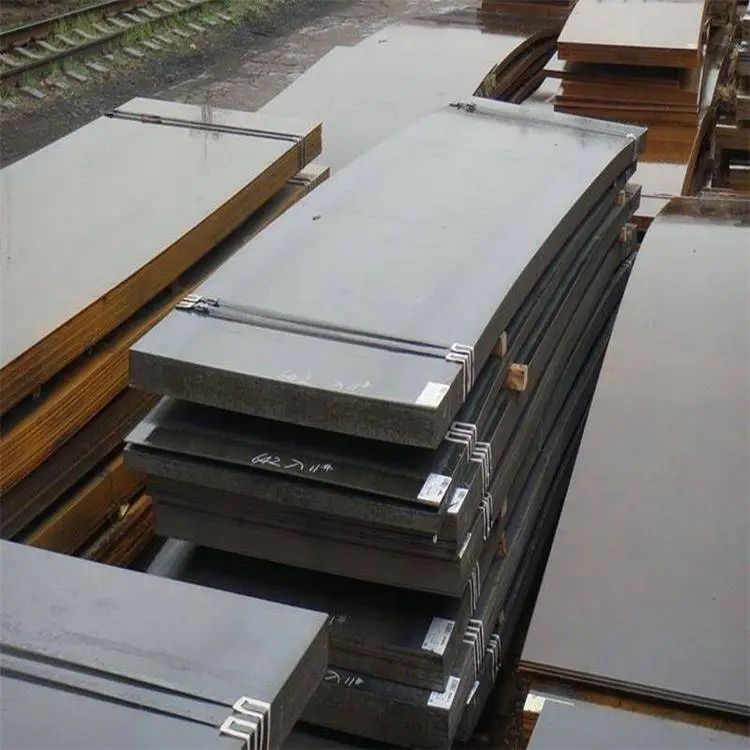

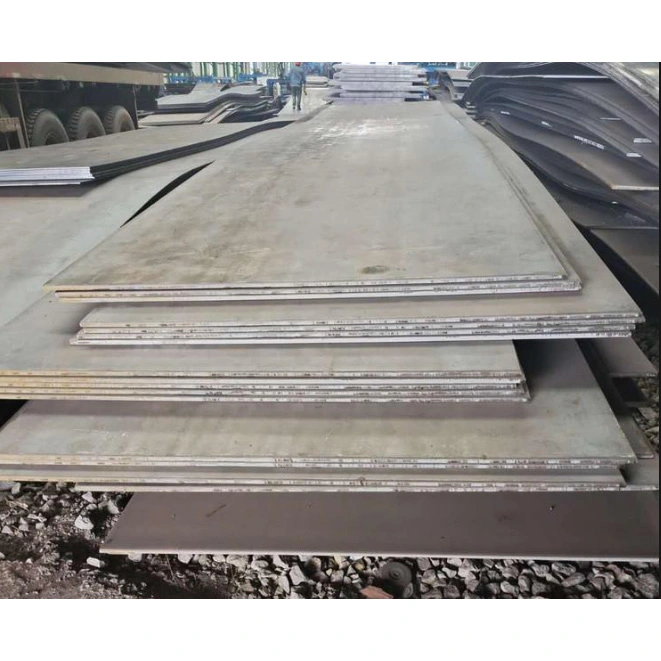

Plaques d'acier structurelles laminées à chaud

Les tôles d'acier de construction laminées à chaud sont des matières premières fondamentales pour la construction de structures en acier, de machines lourdes, de routes municipales et de ponts. Produits conformément aux normes nationales GB/T 700-2006 et GB/T 1591-2018, ils sont classés en tôles laminées à chaud, tôles laminées à froid, tôles d'épaisseur moyenne et tôles à carreaux antidérapantes. Dotées de propriétés mécaniques équilibrées et d'excellentes performances en soudage, pliage à froid et poinçonnage, les plaques d'acier structurelles intégrées offrent une transmission continue de la force sans espaces d'épissage, idéales pour les substrats porteurs de grande surface et les plaques de connexion de joints.

HAISHENG propose une gamme complète de spécifications d'épaisseur de tôles d'acier de construction laminées à chaud, une découpe personnalisable pour les pièces de forme spéciale et les plaques encastrées, des rapports complets d'essais mécaniques des matériaux et des traitements anticorrosion tels que la peinture et la galvanisation à chaud, pour répondre aux demandes d'approvisionnement en acier en vrac des structures en acier, des machines et des projets municipaux en un seul arrêt.

1. Normes de production applicables

Acier de construction au carbone GB/T 700-2006

Acier de construction à haute résistance faiblement allié GB/T 1591-2018

Acceptation des dimensions et de la forme GB/T 3274 pour les plaques épaisses structurelles en carbone

2. Caractéristiques principales du produit

2.1 Caractéristiques matérielles et mécaniques

Les séries matures de carbone et de matériaux faiblement alliés avec les qualités Q235B et Q355B principales atteignent une résistance, une plasticité et une ténacité équilibrées, des propriétés mécaniques stables à température ambiante, capables de supporter des charges statiques, des charges dynamiques et certaines différences de température.

Les plaques entièrement roulées présentent une texture interne uniforme et un transfert de force continu, avec une résistance exceptionnelle à la compression, à la flexion et au pliage pour les substrats porteurs et d'enceintes de grande surface.

Diverses nuances d'acier allant de la résistance ordinaire à la résistance élevée pour la sélection, correspondant à différents niveaux de charge, y compris les enceintes légères, les composants porteurs lourds et les équipements résistant à la pression.

2.2 Différences entre catégories et processus

Plaques laminées à chaud : bonne ténacité, large plage d'épaisseurs, faible coût, résistance aux températures élevées et excellentes performances de soudage sur site en tant que matériau d'ingénierie principal ; recouvert d'une calamine d'oxyde et d'une précision dimensionnelle modérée.

Plaques laminées à froid : surface lisse, tolérance dimensionnelle serrée, planéité élevée et performances de pliage supérieures pour l'usinage de précision, l'estampage et les composants décoratifs ; épaisseur fine et résistance aux températures élevées plus faible que les plaques laminées à chaud.

Variétés fonctionnelles dérivées : Les plaques à carreaux sont antidérapantes et résistantes à l'usure pour les passerelles et les plates-formes ; les plaques d'épaisseur moyenne ciblent les gros composants à forte charge ; les plaques découpées et les plaques de bobine d'origine permettent une découpe flexible avec une utilisation élevée du matériau.

2.3 Avantages de l'usinage et de l'assemblage

Des performances d'usinage complètes prennent en charge la découpe, le pliage, le poinçonnage, le laminage, le soudage, le polissage et le revêtement, compatibles avec tous les processus de fabrication de structures en acier.

Les plaques plates facilitent la construction d'épissures, de rodages et de joints bout à bout, s'adaptant parfaitement aux profilés d'acier, aux tubes et aux fixations pour les joints complexes.

Des tailles flexibles permettent de découper des plaques entières en morceaux de forme spéciale, en petites dalles et en pièces encastrées avec une forte universalité.

2.4 Adaptabilité environnementale

L'acier de base possède une résistance aux intempéries décente ; après un traitement anticorrosion de dérouillage, de peinture ou de galvanisation à chaud, il peut être appliqué à l'intérieur, à l'extérieur et dans des environnements humides pour un service à long terme.

Large plage de températures applicable : les plaques d'acier au carbone ordinaires fonctionnent normalement entre -20 ℃ et 350 ℃ ; les nuances d'acier spéciales satisfont aux conditions de travail à basse ou haute température.

2.5 Avantages et limites en termes de coûts

Un approvisionnement suffisant en matières premières, des spécifications complètes et une production de masse réduisent le coût unitaire, apportant ainsi des performances globales élevées en tant qu'acier général le plus basique pour les structures en acier.

Les plaques minces présentent une faible résistance aux chocs locaux et aux bosses ; les plaques très épaisses supportent un poids propre important et augmentent la charge structurelle globale.

Les plaques nues sont sujettes à la rouille dans des conditions exposées et doivent être équipées d'un traitement anticorrosion ; Un contrôle strict des paramètres est requis pour le pliage à froid et l’emboutissage des plaques à haute résistance afin d’éviter les fissures.

3. Champ d'application des tôles d'acier structurelles laminées à chaud

3.1 Principales applications

Ingénierie de la structure métallique du bâtiment : plaques de base de plancher, panneaux de toit, panneaux muraux et dalles de plate-forme ; raidisseurs, plaques de séparation, plaques de tête, plaques de connexion et plaques d'acier encastrées pour colonnes et poutres en acier, matériaux de base pour les principales connexions porteuses et de joints.

Fabrication d'équipements et de machines : coques d'équipement, bases, cadres, protections, silos, plaques de support de moule et revêtements résistants à l'usure pour machines de construction.

Enceintes et plates-formes de chaussée : plaques à damier pour passerelles d'atelier, marches d'escalier et couvertures de tranchées ; plaques ordinaires pour enceintes d'usine et chicanes de séparation.

Accessoires pour récipients et canalisations sous pression : réservoirs de stockage atmosphériques, réservoirs d'eau, têtes de canalisations, supports de canalisations et plaques de renforcement de cylindres pour composants non porteurs à haute pression.

Ingénierie municipale et de pont : plaques de support auxiliaires de pont, panneaux de protection routière, clôtures municipales, plaques de base de couvercle de trou d'homme, panneaux de revêtement de rivière et composants d'installations de circulation.

Quincaillerie et traitement non standard : découpé en pièces de fermeture de bord de forme spéciale, plaques d'arrêt d'eau, plaques de renforcement et dalles de support temporaires pour diverses pièces de rechange non standard.

3.2 Utilisations correspondantes par catégorie de produits

Tôles moyennement épaisses laminées à chaud : principalement des tôles épaisses pour composants lourds en acier, bases d'équipement, ponts, réservoirs de stockage et grands panneaux porteurs.

Plaques coupées laminées à chaud : épaisseurs fines et moyennes régulières avec des performances de coût élevées, largement utilisées pour les poutres, les colonnes et les enceintes d'usine avec la plus grande consommation d'ingénierie.

Plaques fines laminées à froid : surface lisse de haute précision pour l'estampage de précision, les panneaux décoratifs, les armoires électriques et les coques extérieures légères.

Plaques d'acier à damier : Performances antidérapantes exceptionnelles dédiées aux plates-formes piétonnes, marches d'escalier et planchers de véhicules.

3.3 Conseils de sélection simples

Privilégier les tôles laminées à chaud pour les conditions de travail portantes, de soudage et de plein air ;

Choisissez des plaques laminées à froid pour les exigences d’apparence, l’estampage de précision et les scénarios de décoration intérieure ;

Adopter des plaques à damier pour les passages piétons et les zones antidérapantes.

4. Paramètres de performance de la gamme complète

4.1 Principales qualités et propriétés mécaniques à température ambiante

4.2 Constantes physiques générales

Densité : 7,85 g/cm³

Module d'élasticité : 2,06 × 10⁵ MPa

Coefficient de Poisson : 0,3

Conductivité thermique : 45 W/(m·K)

4.3 Classification de l'épaisseur et dimensions standard

Classification de l'épaisseur de l'industrie

Plaque mince : 0,5～3,0 mm (laminée à froid/laminée à chaud)

Plaque moyenne : 3,0～14,0 mm

Plaque épaisse : 14,0～60,0 mm

Tôle extra épaisse : >60 mm (structures lourdes en acier, bases d'équipements)

Tailles fixes standards

Largeurs courantes : 1000 mm, 1220 mm, 1500 mm, 1800 mm, 2000 mm

Longueurs courantes : 2000 mm, 2440 mm, 6000 mm, 12000 mm

Tolérance : épaisseur ±0,3～±10 % ; Longueur et largeur ±5 mm

Principales catégories et gamme d'épaisseur

Plaque découpée laminée à chaud : 2,0～12 mm, plus grande consommation dans les projets de construction

Plaque d'origine laminée à chaud : 12～60mm, pour charges lourdes, ponts, réservoirs de stockage

Plaque d'acier laminée à froid : 0,5 ~ 3,0 mm, surface lisse de haute précision

Plaque d'acier à carreaux : 3,0 ～ 8,0 mm (motif antidérapant lenticulaire/diamant)

4.4 Performances d'usinage

Propriété de pliage à froid : Q235 et Q355 supportent un pliage à froid à 180° avec un diamètre de mandrin ≤ 2 fois l'épaisseur de la plaque, sans fissures ni délaminage aux positions de pliage.

Propriété de soudage : l'équivalent à faible teneur en carbone apporte une excellente soudabilité, compatible avec le soudage à l'arc manuel et le soudage sous protection gazeuse sans préchauffage complexe.

Estampage et pliage : les feuilles laminées à froid offrent des performances d'estampage optimales ; le pliage à grand angle n'est pas recommandé pour les plaques épaisses.

Température de service : Les plaques générales en acier au carbone vont de -20 ℃ à 350 ℃ ; Nuances Q355D/E pour les projets à basse température avec une résistance minimale aux températures ultra-basses.

4.5 Paramètres mécaniques de la section de référence

Le module de section de flexion augmente de façon exponentielle avec l'épaisseur de la plaque

La résistance au cisaillement est égale à 0,5 ～ 0,6 fois la limite d'élasticité

Les plaques minces sont sujettes à une instabilité locale sous compression tandis que les plaques épaisses maintiennent une résistance à la compression stable

4.6 Qualité de surface et traitement anticorrosion

État de la surface de livraison : laminé à chaud avec calamine d'oxyde, surface lisse laminée à froid, décapée, grenaillée, sablée

Solutions anticorrosion

Peinture/apprêt époxy : Pour les environnements intérieurs réguliers

Galvanisation à chaud : épaisseur de revêtement de zinc 60～120μm pour un service extérieur à long terme

Grenaillage + revêtement antirouille : Procédé standard pour les projets de structure métallique

Norme d'acceptation de surface : Exempt de fissures, de plis, de cicatrices, de délaminage et de rouille grave.

4.7 Guide de sélection des candidatures

✅ Scénarios appropriés Raidisseurs de poutres et de colonnes en acier, plaques de séparation, plaques d'acier encastrées, plaques de base de sol, bases d'équipement, dalles de plate-forme, marches d'escalier, panneaux de clôture, plaques auxiliaires de pont, réservoirs de stockage atmosphérique, cadres mécaniques.

❌ Scénarios inappropriés Parois intérieures des récipients à haute pression, canalisations à haute température et haute pression, milieux très corrosifs (acier de cuve spécial ou acier inoxydable requis).

Règles de sélection rapide

Usines ordinaires, boîtiers et petits raccords : tôle laminée à chaud Q235B

Poutres et tôles épaisses pour charges lourdes, ponts : tôles moyennes et épaisses Q355B

Décoration et estampage d'apparence, coques d'armoires : Tôle mince laminée à froid

Passerelles, plateformes d'exploitation et escaliers : Tôle à carreaux antidérapante

5. Tableaux de spécifications communes des tôles d'acier de construction laminées à chaud

5.1 Tôle d'acier ordinaire laminée à chaud (plaque coupée/plaque originale, Q235B/Q355B)

Tailles standard largeur × longueur : 1 500 × 6 000, 1 800 × 6 000, 2 000 × 6 000, 1 500 × 12 000, 1 800 × 12 000, 2 000 × 12 000.

Plaque mince 2,0 ~ 3,0 mm (boîtier, garniture de bord, épissure de plaque mince)

Plaque moyenne 4,0 ~ 10 mm (consommation d'ingénierie la plus importante, raidisseurs et plaques encastrées)

Plaque épaisse 12 ~ 60 mm (structures en acier lourdes, ponts, bases d'équipement)

5.2 Plaque d'acier laminée à froid (0,5 ~ 3,0 mm, surface lisse de haute précision)

Taille de feuille standard : 1000 × 2000, 1220 × 2440, 1500 × 3000 Épaisseur commune : 0,5, 0,8, 1,0, 1,2, 1,5, 2,0, 2,5, 3,0 mm Utilisation principale : coques d'armoires électriques, pièces d'estampage, panneaux décoratifs, quincaillerie de précision, boîtiers extérieurs légers Caractéristique : haute précision dimensionnelle, surface sans oxyde, ne convient pas pour des conditions de travail à haute température et à forte charge.

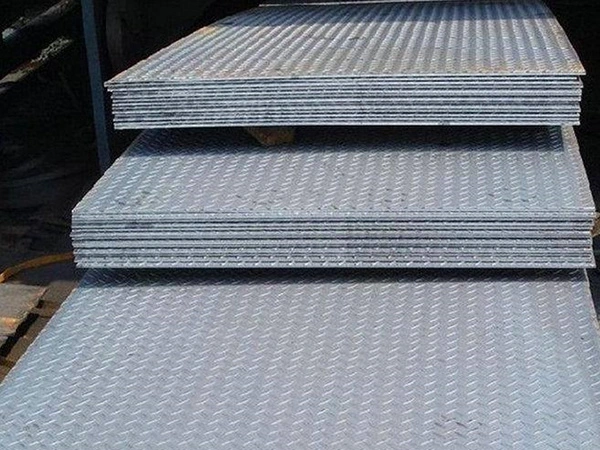

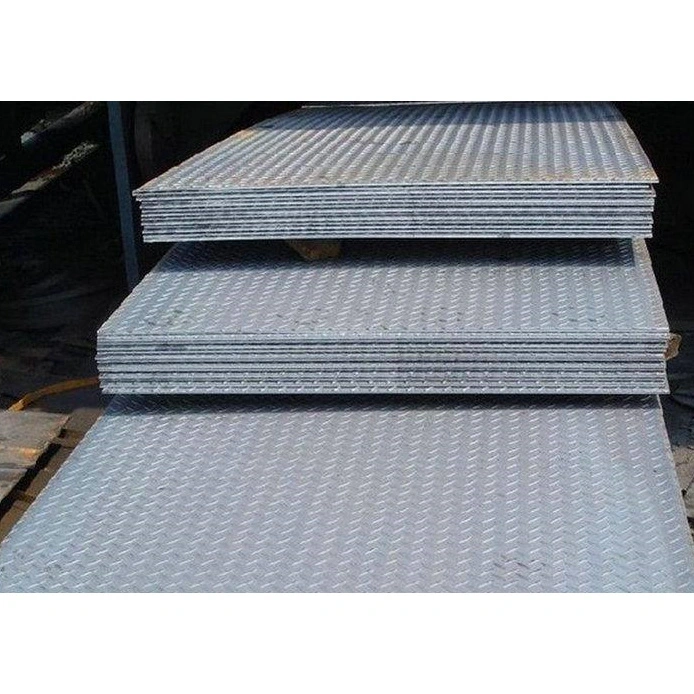

5.3 Plaque d'acier antidérapante à carreaux (motif lenticulaire / diamant, dédié aux plates-formes en acier)

Taille standard : 1 500 × 6 000, 1 800 × 6 000 Épaisseur de la plaque de base : 3,0, 4,0, 5,0, 6,0, 8,0 mm

3,0/4,0 mm : passerelles d'atelier, plates-formes simples, marches d'escalier

5,0/6,0/8,0 mm : plates-formes robustes, plaques de plancher de camion, passerelles industrielles

5.4 Règles de sélection des dimensions et des matériaux

Largeur préférée : 1 500 mm (le plus courant, faible gaspillage de coupe), 1 800 mm, 2 000 mm

Longueur préférée : 6 000 mm (construction générale), 12 000 mm (utilisation de plaques entières pour composants longs)

Norme de sélection des matériaux

Usine ordinaire, boîtier, pièces encastrées, plaques de connexion : Q235B

Poutres lourdes, tôles épaisses, ponts, grandes structures en acier : Q355B

Distinction entre plaque découpée et plaque originale

Plaque découpée : 2–12 mm, faible coût, planéité moyenne, premier choix pour les structures en acier civiles et ordinaires

Plaque d'origine : épaisseur supérieure à 12 mm, structure interne uniforme, performances mécaniques stables, obligatoire pour les projets de charges lourdes et de ponts

5.5 Formule générale de calcul du poids

Poids par mètre carré (kg/㎡) = Épaisseur (mm) × 7,85

Poids total d'une seule plaque = Longueur (m) × Largeur (m) × Épaisseur (mm) × 7,85

6. Avantages de l'approvisionnement de l'usine HAISHENG

Approvisionnement direct depuis l'entrepôt d'origine de l'usine : atelier de découpe de tôles indépendant avec des spécifications complètes de tôles d'épaisseur moyenne laminées à chaud, laminées à froid et à carreaux en stock, sans majoration intermédiaire, avantage de coût évident pour les grands projets d'ingénierie à l'étranger.

Livraison rapide et stable : les plaques d'épaisseur et de largeur régulières sont entièrement approvisionnées toute l'année, prenant en charge la livraison par lots et la découpe urgente de plaques et de raidisseurs intégrés de forme spéciale pour répondre aux calendriers de construction serrés.

Traçabilité de l'inspection qualité sur l'ensemble du processus : réinspection mécanique des matières premières avant l'entreposage, échantillonnage pendant le laminage et inspection visuelle complète de la taille et de l'apparence finies. Chaque lot est accompagné d'un certificat de matériau complet, de rapports d'essais de traction et d'impact, prenant en charge l'inspection par échantillonnage sur site par un tiers pour une acceptation fluide des projets à l'étranger.

Service de traitement de support unique : découpe CNC, pliage, poinçonnage, découpe de rainures et préfabrication anticorrosion par galvanisation à chaud disponibles, associés à des poutres en H, des poutres en I, des canaux et des boulons à haute résistance pour un emballage d'exportation intégré.

Emballage standard d'exportation : plaques d'acier recouvertes d'un film et regroupées par des bandes d'acier, renforcées par des palettes en bois pour prévenir l'humidité et la rouille, certificats complets en chinois et en anglais et rapports de matériaux pour le dédouanement et l'acceptation sur site.

7. Questions fréquemment posées

Q : Devons-nous sélectionner des plaques Q235B ou Q355B pour les boîtiers d'usine intérieurs ?

R : Q235B économique pour les boîtiers d'éclairage et les petites pièces intégrées ; plaques d'épaisseur moyenne Q355B à haute résistance pour plaques d'extrémité de poutres lourdes, bases d'équipement et composants porteurs de ponts.

Q : Quel traitement anticorrosion offre une durée de vie plus longue aux plaques utilisées dans les projets côtiers à ciel ouvert ?

R : La galvanisation à chaud sur plaque entière est prioritaire pour les environnements extérieurs de brouillard salin à long terme ; sablage plus deux couches d'apprêt époxy antirouille pour des conditions humides intérieures à court terme.

Q : Comment distinguer les plaques découpées des plaques originales, laquelle choisir pour les projets à forte charge ?

R : Les plaques minces et moyennes de 2 à 12 mm sont des plaques découpées à un prix inférieur ; les plaques de plus de 12 mm sont des plaques originales laminées avec une structure métallographique interne uniforme et des performances stables, obligatoires pour les ponts et les bases d'équipement lourd.

Q : L’épaisseur du motif en damier surélevé compte-t-elle comme épaisseur de calcul de charge ?

R : Seule l'épaisseur de la plaque de base est adoptée pour le calcul de la conception structurelle, les saillies antidérapantes sont exclues de l'épaisseur porteuse, sélectionnez les plaques par épaisseur de base en fonction des exigences de charge.

Q : Les tôles laminées à froid peuvent-elles être utilisées pour les bases porteuses d’équipement ?

R : Non recommandé. Les plaques laminées à froid présentent une épaisseur mince et une faible résistance aux températures élevées ; les plaques d'épaisseur moyenne laminées à chaud sont uniformément adoptées pour les bases à charge lourde et les composants porteurs de force soudés.
